入坑esp-01s 1.3寸OLED时钟及天气显示(二)

电路板到了,做工非常的好。关键是便宜,每张一块。7.6*3.2cm.

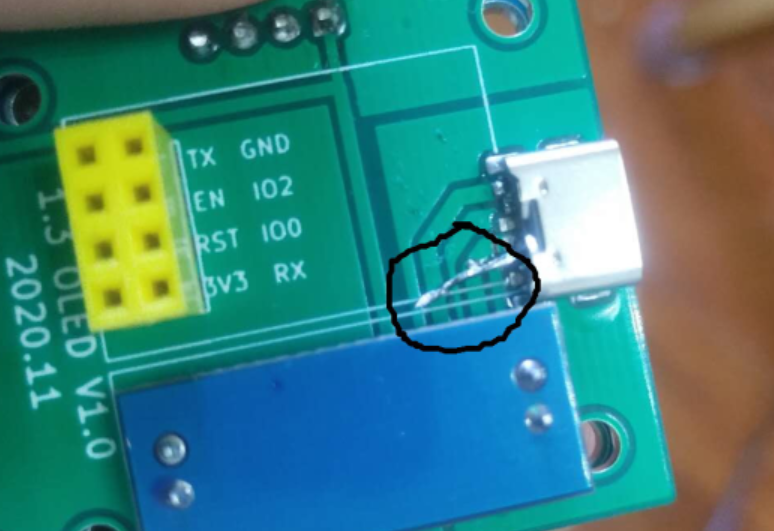

有两处设计错误,一个是type-c电源线搞错了,不得不飞线解决。

下面的3.3V电源板的引脚间距差了0.5mm,也能插进去,只不过脚有点歪,下一版再调整。其他都不错。第一次设计电路板,做成这样,已经满足了。

各个元件焊好的样子:

eps01s这样插上去不太好看,为了调试方便,固件改完后,直接焊到板子上去会好看很多。3.3v电源板给两个显示屏和两个esp01s供电没问题,但电源线要好点。

正面这样,代码是B站上大神的,谢谢大神,不过我是要改的。双屏显示的内容肯定要不一样。

硬件已经完成,剩下的就是改代码部分了,C++看了两天,很多东西不懂,硬头皮学吧。

这个比之前做的树莓派0w+1.5彩色oled真的便宜太多了,这个大约50块左右(双屏),树莓派0w+屏就已经200了。但这个功能肯定要少的多。我研究一下看看能不能把互动加上去,能的话会好玩很多。如果再想办法加个外壳就更好了。
