Diagram
链接：https://pan.baidu.com/s/15uSBCo_Hm-Xci12lBx_NNg
提取码：8888
IPv4 Address
图 1
IPv4 IGP
图 2
IPv4 BGP
图 3

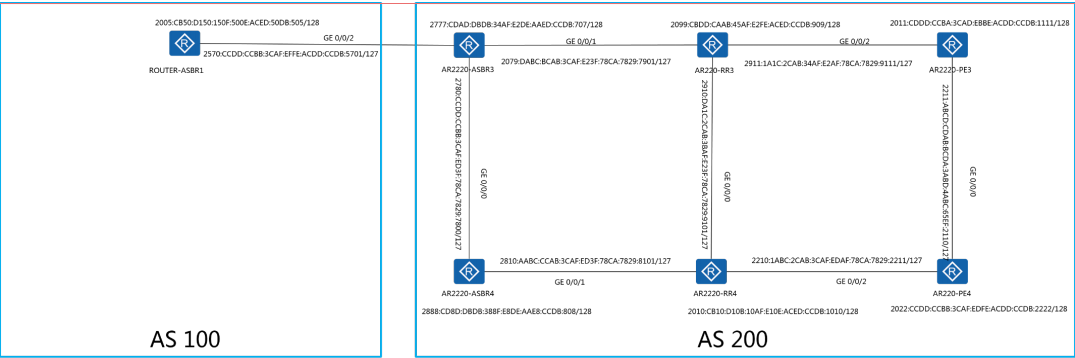

IPv6 Address
图 4
IPv6 IGP
图 5
IPv6 BGP
图 6
1 Layer 2 Technology
1.1 Trunk
- 交换机 SW3 GE0/0/1，SW1/SW2 GE0/0/2 链路类型为 Access，PVID 为 10。
- 交换机之间互连接口链路类型为 Trunk，允许 VLAN10 通过。
1.2 MSTP - SW1/2/3 全都运行 MSTP。VLAN 10 在 Instance 10，SW1 为 Primary Root，SW2 为 Secondary Root。MSTP 的 Region-name 是 HUAWEI，
Revision-level 为 12。 - 交换机 SW3 GE0/0/1，SW1/SW2 GE0/0/2，接口 up 后需要能立即处于转发状态。当该接口收到 BPDU 报文后，接口能够自动关闭。
1.3 VRRP - CE1 和 CE2 之间运行 VRRP 协议，VRRP ID 为 1，虚拟 IP 地址为 10.3.1.254，为 PC 的网关。CE1 VRRP 优先级为 120。
- 配置 CE1 GE0/0/1 和 PE1 GE0/0/1 的三层静态 BFD 直连检测，CE1 VRRP 跟踪 BFD 会话。当该 BFD 会话 down，CE2 成为 VRRP 主设备。
2 IPv4 IGP
2.1 Basic Configuration - 所有设备的接口 IPv4 地址，按照图 1 配置。（已预配置）
- router-id 与 loopback0 的 IPv4 地址相同
2.2 OSPF - AS 200 内，loopback0 和互连接口全都通告入 OSPF 协议，区域号为 0。各个链路 cost 值，按照图 2 配置。
2.3 ISIS - AS100 内， loopback0 和互连接口全都开启 ISIS 协议，路由器类型为 L2，其中 PE1、PE2、RR1、RR2 属于区域 49.0001， ASBR1、ASBR2 属
于区域 49.0002。 - 设备的 System ID 由 loopback 0 地址转化。示例: PE1 的 loopback 地址为 172.16.1.1，填充 0 后变为 172.016.001.001，则 PE1 的 System
ID=49.0001.1720.1600.1001.00。 - 各个链路 cost 值，按照图 2 进行配置。
3 MPLS VPN - PE1、PE2、PE3、PE4 创建 VPN，名字为 VPN1，RD 值为 100:1, 双向 RT 值为 100:1。
- 如图 3，CE 和 PE 之间建立 EBGP 邻居。
- CE1 和 CE2 在 BGP 协议通告 PC 所在的网段 10.3.1.0/24。
- CE3 在 BGP 协议通告 loopback1 所在的网段 10.3.3.3/32。
- AS100 和 AS200 之间使用 MPLS BGP VPN 跨域 OptionB。
- AS100 内部，RR1 和 RR2 是 VPNv4 路由反射器, 配置相同的 cluster-id 172.16.1.3。
- AS200 内部，RR3 和 RR4 是 VPNv4 路由反射器，配置相同的 cluster-id 172.16.1.9，将 PE3、PE4 指定为对等体组的成员。
- 调整 BGP 协议的本地优先级属性，使双向流量优选 PE1-RR1-ASBR1-ASBR3-RR3-PE3。
- CE3 从 PE4 收到的路由，MED 值为 200。
- PC1 能够 ping 通 10.3.3.3。
4 IPv6 IGP
4.1 IPv6 Basic Configuration - 所有设备的接口 IPv6 地址，按照图 4 配置。（已预配置）
4.2 IPv6 IGP - 如图 5，ASBR3、ASBR4、RR3、RR4、PE3、PE4 运行 OSPFv3 协议，router-id 与 loopback0 的 IPv4 地址相同。区域号为 0，loopback0 和互
连接口全都通告入 OSPFv3。
5 IPv6 BGP - 如图 6，ASBR3 和 ASBR1 之间建立 IPv6 的 EBGP 邻居关系，并在 ASBR1 上把 loopback0 通告入 BGP。
- 在 ASBR3 做 BGP 和 OSPFv3 的双向引入，确保 AS 之间只有 loopback0 可相互通信。
