HCIE-R&S TS模拟题

HCIE-R&S TS模拟题

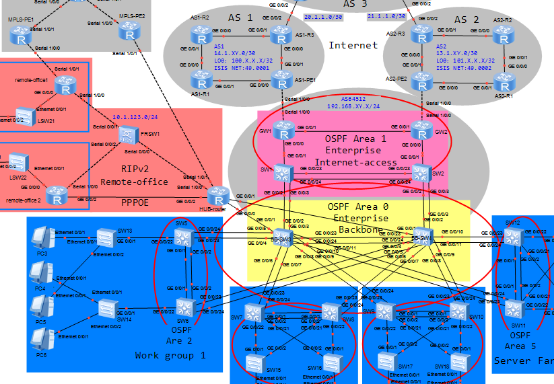

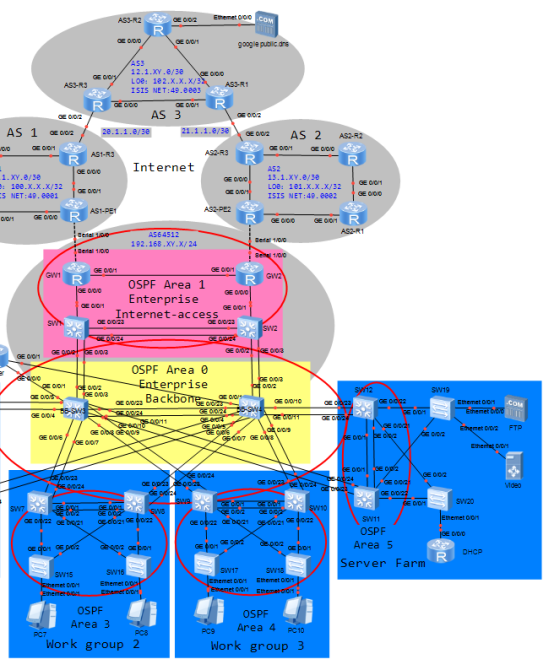

一、拓扑图
链接:https://pan.baidu.com/s/1El9hmJleyBrudU8Xpjg6Ug
提取码:8888
链接:https://pan.baidu.com/s/10_Tne2JkZ9avIZonXvotQQ
提取码:8888
链接:https://pan.baidu.com/s/1dzgbTZ2z-V1uaX9UPAYK8A
提取码:8888
在这里插入图片描述

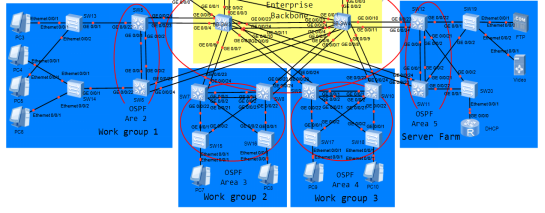

二、网络结构
2.1 Work group 1
1.PC3、PC4、PC5和PC6在Work group 1区域,PC3和PC4属于VLAN 100,PC5和PC6属于VLAN 101。
PC3、PC4、PC5和PC6通过DHCP的方式获得IP地址,DHCP服务器在Server Farm区域内。
2.SW5、SW6、SW13和SW14在Work group 1区域,都运行MSTP协议,SW6 为所有MST实例的root。
3.SW5和SW6运行OSPF路由协议,OSPF区域为Area 2,SW5和SW6为Area 2的OSPF邻居关系,SW5和BB-SW3为Area 0的邻居关系,SW6和BB-SW4为Area 0的邻居关系。
2.2 Work group 2
1.PC7和PC8在Work group 2区域,PC7和PC8属于VLAN 102,且通过DHCP的方式获得IP地址, DHCP服务器在Server Farm区域内。
2.SW7和SW8运行OSPF路由协议,OSPF区域为Area 3,SW7和BB-SW3为Area 0的邻居关系,SW8和BB-SW4为Area 0的邻居关系。
2.3 Work group 3
1.PC9和PC10在Work group 3区域,PC9和PC10属于VLAN 103,且通过DHCP的方式获得IP地址, DHCP服务器在Server Farm区域内。
2.SW9和SW10运行OSPF路由协议,OSPF区域为Area 4,SW9和BB-SW3为Area 0的邻居关系,SW10和BB-SW4为Area 0的邻居关系。
2.4 Remote-office
1.Remote-office区域内部分为两个小的区域remote-office1区域和remote-office2区域。
2.PC1在remote-office1区域,PC2在remote-office2区域,PC1和PC2都通过静态配置方式获得IP地址。PC1通过remote-office1路由器访问外网,PC2通过remote-office2路由器访问外网。
3.remote-office1路由器通过两种方式连接进enterprise网络的HUB-router站点。
1)MPLS/VPN线路(主用线路)
2)FR线路(备份线路)
remote-office2路由器通过两种方式连接进enterprise网络的HUB-router站点。
1)FR(主用线路)
2)PPPoE(备用线路)
FRSW1设备的配置不允许修改。
4.remote-office1路由器和remote-office2路由器运行RIPv2与HUB-router站点交互路由信息。
2.5 MPLS domain
1.MPLS-PE1、MPLS-PE2和P路由器在MPLS domain区域,运行MPLS协议传递标签信息,同时各路由器运行ISIS协议传递AS 100内的路由信息。
2.MPLS-PE1和MPLS-PE2之间运行BGP协议,使用Loopback 0建立IBGP邻居关系,AS号为100。
3.MPLS-PE1路由器和MPLS-PE2路由器为服务提供商边缘设备,运行RIPv2路由协议,分别与remote-office1和HUB-router相连,P路由器为服务提供商网络中的骨干设备。
2.6 Server Farm
1.Video服务器、FTP服务器和DHCP服务器都在Server Farm区域。Video服务器所在VLAN为253,FTP服务器所在VLAN为254, DHCP服务器所在VLAN为255。
2.SW11和SW12运行OSPF路由协议,OSPF区域为Area 5,SW11和SW12为Area 5的OSPF邻居关系,SW11和BB-SW3为Area 0的邻居关系,SW12和BB-SW4为Area 0的邻居关系。
2.7 Enterprise Backbone
BB-SW3和BB-SW4在Enterprise Backbone区域,连接企业网各分支,使用Eth-trunk技术实现与各分支链路的冗余备份,并运行OSPF路由协议与于各分支交换路由信息,OSPF区域为Area 0。
2.8 Enterprise Internet-access
1.SW1、SW2、GW1和GW2在Enterprise Internet-access区域,都运行OSPF路由协议,OSPF区域为Area 1,SW1和SW2为Area 1的OSPF邻居关系,GW1和GW2为Area 1的OSPF邻居关系,SW1和GW1为Area 1的OSPF邻居关系,SW2和GW2为Area 1的OSPF邻居关系,SW1和BB-SW3为Area 0的邻居关系,SW2和BB-SW4为Area 0的邻居关系。
2.GW1和GW2为企业网的网关设备,使用NAT技术实现对Internet访问。为了提高安全性,GW1和GW2在与Internet连接的PPP链路上开启了认证。
3.GW1和GW2运行BGP协议,AS号为64512。GW1和GW2为IBGP邻居关系,使用Loopback 0建立邻居关系。GW1与AS1-PE1为EBGP邻居关系,使用直连接口建立邻居关系,GW2与AS2-PE2为EBGP邻居关系,使用直连接口建立邻居关系。
2.9 Internet
1.AS 1区域:
AS1-R1、AS1-R2、AS1-R3和AS1-PE1路由器在AS1区域内,运行ISIS路由协议传递区域内的路由信息,区域号为49.0001。
AS1-R1、AS1-R2、AS1-R3和AS1-PE1运行BGP路由协议与其他AS交换路由信息,AS号为1,AS1-R1、AS1-R2、AS1-R3和AS1-PE1为全互联的IBGP邻居关系,使用Loopback0接口建立邻居关系。
AS1-R3和AS3-R3为EBGP邻居关系,使用直连接口建立邻居关系。
2.AS 2区域:
AS2-R1、AS2-R2、AS2-R3和AS2-PE2路由器在AS2区域内,运行ISIS路由协议传递区域内的路由信息,区域号为49.0002。
AS2-R1、AS2-R2、AS2-R3和AS2-PE1运行BGP路由协议与其他AS交换路由信息,AS号为2,AS2-R1、AS2-R2、AS2-R3和AS2-PE2为全互联的IBGP邻居关系,使用Loopback0接口建立邻居关系。
AS2-R3和AS3-R1为EBGP邻居关系,使用直连接口建立邻居关系。
3.AS 3区域:
AS3-R1、AS3-R2和AS3-R3路由器在AS3区域内,运行ISIS路由协议传递区域内的路由信息,区域号为49.0003。
AS3-R1、AS3-R2和AS3-R3运行BGP路由协议与其他AS交换路由信息,AS号为3,AS3-R1、AS3-R2和AS2-R为全互联的IBGP邻居关系,使用Loopback0接口建立邻居关系。
AS3-R2与DNS服务器互联,为网络提供DNS解析。
三、题目
考试说明:
1.所有FR环境中要使用静态的映射,所有FR设备不允许做任何修改。
2.PC1和PC2上配置的静态IP地址不允许修改;通过DHCP方式获得IP地址的PC需要手动开启DHCP功能。
3.DNS服务器DNS功能默认是关闭的,考生在解题时需要手动开启。
4.OSPF Area 0区域的认证密码为huawei。
题目1:
在这里插入图片描述

实现PC6 访问Server Farm区域的Video服务器, Video服务器IP地址为192.168.253.100,在PC6上的输出如图:
在这里插入图片描述

题目2:
在这里插入图片描述

实现PC3和PC4互访,在故障排除的过程中,不允许修改SW5的配置,但可以浏览查看设备配置以及输出结果。
PC3和PC4通过DHCP方式获取IP地址,检查PC3和PC4 获取到的IP地址,输出如图:
在这里插入图片描述

在这里插入图片描述

根据PC3和PC4获得的IP的地址,在PC4上的输出如图:
在这里插入图片描述

题目3:
在这里插入图片描述

实现PC1访问Server Farm区域内的FTP服务器,FTP服务器的IP地址为192.168.254.100,在不同情况下输出如下:
remote-office1和MPLS-PE1之间的线路正常的情况,PC1访问FTP服务器输出如图:
在这里插入图片描述

remote-office1和MPLS-PE1之间的线路故障的情况,PC1访问FTP服务器的输出如图:
在这里插入图片描述

题目4:
在这里插入图片描述

AS1-R2上存在111.1.0.0/24网段,实现PC9可以访问该网段内的111.1.0.1地址,输出如图:
在这里插入图片描述
在这里插入图片描述

题目5:
在这里插入图片描述

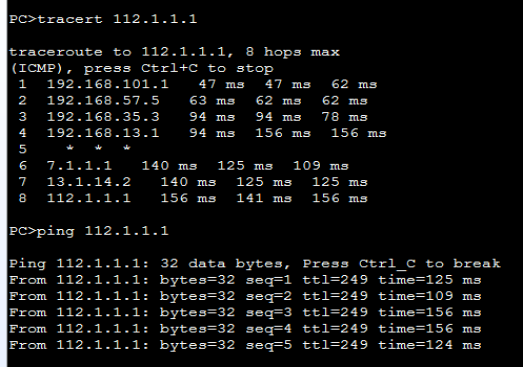

实现PC5和PC6 都可以正常访问AS2-R2上的112.1.1.1地址,要求使用最简洁的方法实现。PC6上的输出如图:
在这里插入图片描述

题目6:
在这里插入图片描述

DNS服务器与AS3-R2相连,解析的域名www.huawei.com对应的IP地址在AS1-R2上,实现DHCP服务器能解析到该域名,使用最简洁的方法实现。DHCP服务器上输出如图:
在这里插入图片描述

题目7:
在这里插入图片描述

实现PC2能够在不同情况下正常访问企业站点与Internet。
FR线路正常的情况下,PC2访问AS1-R2上111.1.0.1的路由,输出如图:
在这里插入图片描述

在remote-office2路由器上查看PPPoE线路状态,输出如图:
在这里插入图片描述

FR线路故障的情况下,PC2访问AS1-R2上111.1.0.1的路由,输出如图:
在这里插入图片描述

在remote-office2路由器上查看PPPoE线路状态,输出如图:
在这里插入图片描述
