Django获取服务器信息系统设计----(3)cpu折线图表（Celery异步任务、定时任务）

项目地址：

https://gitee.com/sdsnzy/sys-info

---

帮助文档：

• echarts绘制折线图官方文档：https://echarts.apache.org/examples/zh/editor.html?c=line-stack
• Django与Celery配合实现定时任务：https://www.cnblogs.com/huang-yc/p/10110754.html

---

接上篇博客：

Django获取服务器信息系统设计----(1)项目基本框架

Django获取服务器信息系统设计----(2)展示首页信息、用户页显示、cpu信息（表格、Echarts饼图、折线图）

---

一、安装必须内容

1.1 安装redis数据库

Windows安装Redis：https://www.redis.com.cn/redis-installation.html

1.2 安装依赖包

pip install celery
pip install django-celery-beat
pip install django-celery-results
pip install redis

二、配置

Celery定时任务和异步任务：Celery 是一个简单、灵活且可靠的，处理大量消息的分布式系统。大白话理解处理异步任务和定时任务的工具。

Django+Celery参考文档：https://www.cnblogs.com/huang-yc/p/10110754.html

2.1 celery基本配置

1）sysInfo/celery.py

from __future__ import absolute_import, unicode_literals
import os
from celery import Celery
# 设置django环境
os.environ.setdefault('DJANGO_SETTINGS_MODULE', 'sysInfo.settings')
app = Celery('sysInfo')
#  使用CELERY_ 作为前缀，在settings中写配置
app.config_from_object('django.conf:settings', namespace='CELERY')
# 发现任务文件每个app下的task.py
app.autodiscover_tasks()

2）sysInfo/__init__.py

from __future__ import absolute_import, unicode_literals
# 引入celery实例对象
from .celery import app as celery_app
__all__ = ['celery_app']

3）sysInfo/settings.py

# celery configure
# Broker配置，使用Redis作为消息中间件
CELERY_BROKER_URL = 'redis://127.0.0.1:6379/0'
# BACKEND配置，这里使用redis
CELERY_RESULT_BACKEND = 'redis://127.0.0.1:6379/1'
# 结果序列化方案
CELERY_RESULT_SERIALIZER = 'json'

3）测试celery配置是否成功：在Django中编写和执行自己的异步任务前，一定要先测试redis和celery是否安装好并配置成功。

【Celery配置易错：https://zhuanlan.zhihu.com/p/139951976】

Windows下启动：

• 写入：work.sh（任选一条，第一条需要装 eventlet ）

#此时建议第一条
# Celery -A sysInfo worker -l info -P eventlet
# Celery -A sysInfo worker -l info --pool=solo

2.2 定义任务

1）定义任务host/tasks.py

import psutil
from celery import shared_task
# 数据库
from host.models import UserCpuPercent
# 任务
@shared_task()
def scan_cpu_info():
    percent = UserCpuPercent( user_percent=psutil.cpu_times_percent().user)
    percent.save()

2）测试：执行 work.sh 中的命令显示下列结果即为成功

2.3 使用定时任务

如果想要在django中使用定时任务功能同样是靠beat完成任务发送功能，当在Django中使用定时任务时，需要安装django-celery-beat插件。

1）安装插件：pip install django-celery-beat

2）添加app到主配置文件：sysInfo/settings.py

INSTALLED_APPS = [
    ....
    'django_celery_beat',
]

3）迁移数据库：

python manage.py migrate

2.4 添加任务

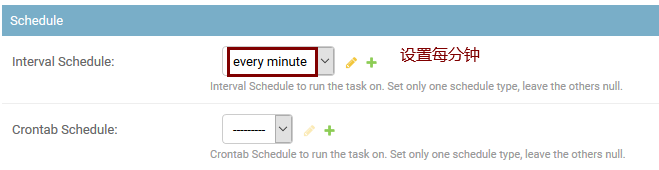

1）此时登陆后台管理：http://localhost:9999/admin/

2.5 开启任务测试

1）启动worker：work.sh（任选一条，第一条需要装 eventlet ）

# Celery -A sysInfo worker -l info -P eventlet
# Celery -A sysInfo worker -l info --pool=solo

2）启动beat：start_celery.sh

celery -A sysInfo beat -l info --scheduler django_celery_beat.schedulers:DatabaseScheduler

3）查看数据库表中已经有了数据

三、cpu折线图-前端页面

templates/host/cpu-line.html

<!-- 继承base模板 -->
{% extends 'host/base.html' %}
<!-- 计算过滤器 -->
{% load filter %}
{% block title %} cpu信息 {% endblock %}
{% block content %}
    {% include 'host/cpu-header.html' %}
    <div>
        <div id="main" style="width: 80%;height:400px;"></div>
    </div>

    <script type="text/javascript">
        // 基于准备好的dom，初始化echarts实例
        var myChart = echarts.init(document.getElementById('main'));

        // 首先，声明两个 javascript 的数组
        var series_data = []; // 纵轴数据
        var xAxis_data = []; // 横轴数据

        // 使用循环，依次将数据库需要展示的数据添加到刚才声明的数组中
        {

     % for data in datas %}

            series_data.push({

     {

      data.user_percent }})
            // 注意这里的双引号
            xAxis_data.push("{

     { data.create_time}}")
        {

     % endfor %}

        option = {


            xAxis: {


                type: 'category',
                data: xAxis_data
            },
            yAxis: {


                type: 'value'
            },
            series: [{


                data: series_data,
                type: 'line',
                smooth: true
            }]
        };

        // 使用刚指定的配置项和数据显示图表。
        myChart.setOption(option);
    </script>

{% endblock %}

四、测试

访问：http://localhost:9999/cpu/line/
