数据可视化大屏的出现，掀起一番又一番的浪潮，众多企业主纷纷想要打造属于自己的“酷炫吊炸天”的霸道总裁大屏驾驶舱。
之前有小伙伴们建议我出一些视频课程来学习Echarts，这样可以更快上手，所以我就追星赶月的录制了《Echarts - 0基础入门课程》，希望对有需要的小伙伴有帮助。
传送门
YYDatav的数据可视化大屏《精彩案例汇总》（Java SpringBoot&Echarts源码）_YYDataV的博客-CSDN博客
25【源码】数据可视化：基于Echarts+JavaSpringBoot动态实时大屏范例-企业宣传.zip-企业管理文档类资源-CSDN下载

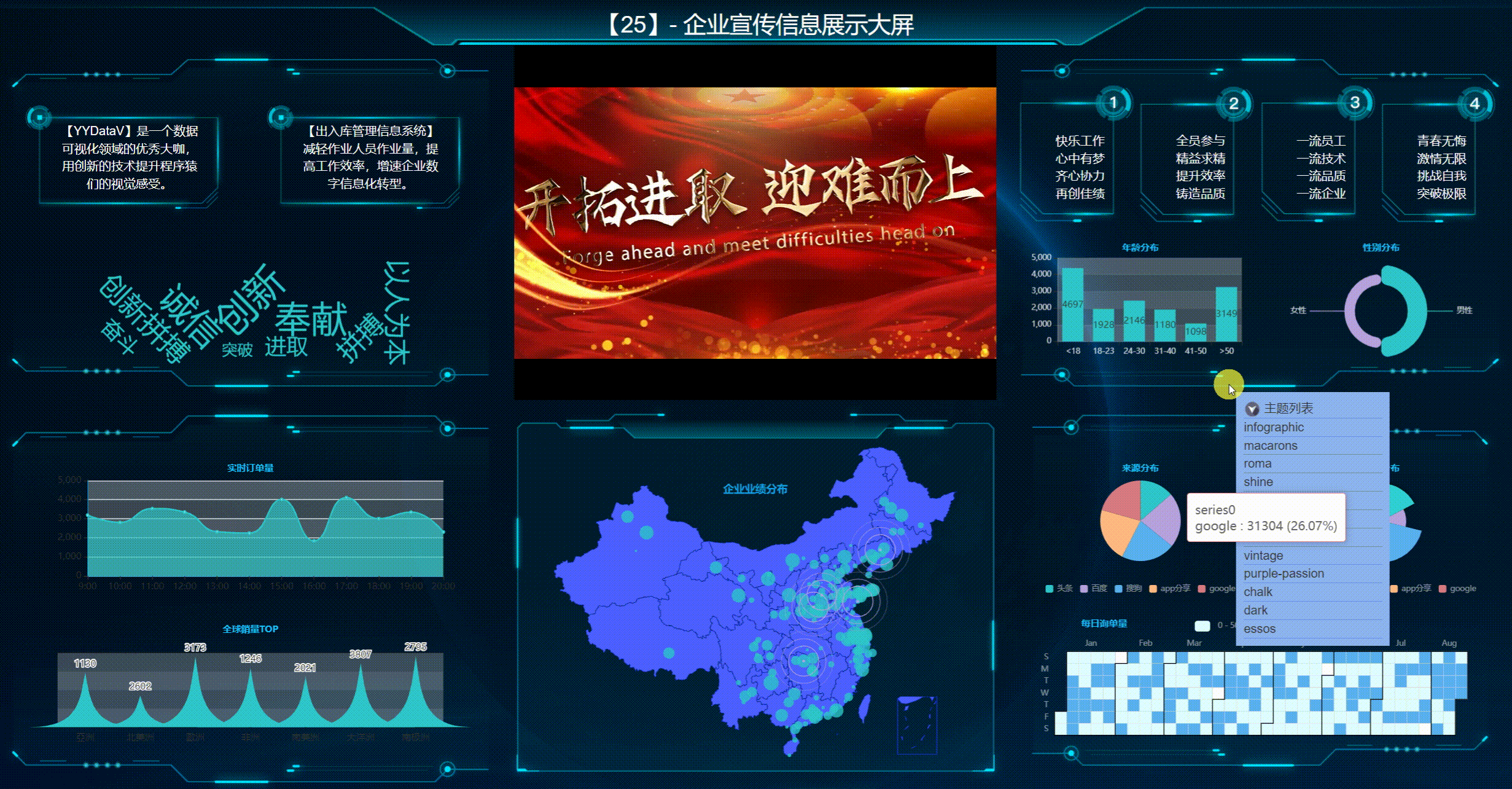

效果图展示
一、 确定需求方案
1、确定产品上线部署的屏幕LED分辨率
本案例基于16:9 屏宽比，F11全屏显示。
2、部署方式
基于免安装可执行程序：支持Windows、Linux、Mac等各种操作系统；将程序复制到服务器上即可，无需其它环境依赖；
观看方式：既可在服务器上直接观看程序界面，也可在远程用浏览器打开播放，例如Chrome浏览器、360浏览器等。
二、整体架构设计
- 前端基于Echarts开源库设计，使用WebStorm编辑器；
- 后端基于Java Web实现，使用 IDEA 编辑器；
- 数据传输格式：JSON；
- 数据源类型：目前采用JSON文件方式，自行添加Mybatis可支持PostgreSQL、MySQL、Oracle、Microsoft SQL Server、SQLite，自行添加POI可支持Excel表格等，还可以定制HTTP API接口方式。
- 数据更新方式：采用http get 轮询方式 。在实际应用中，也可以视情况选择j监测后端数据实时更新，实时推送到前端的方式；
三、编码实现 （关键代码）
1、前端html代码 - 页面布局layout&样式style
<div class="container_fluid">
<!-- 标题栏 -->
<div class="row_fluid">
<div id="container_1" class="col-xs-12 col-md-12">
</div>
</div>
<!-- 上栏 -->
<div class="row_fluid">
<!-- 上左栏 -->
<div id="container_2" class="col-xs-12 col-md-4">
<div id="container_2_1" class="col-xs-12 col-md-6">
</div>
<div id="container_2_2" class="col-xs-12 col-md-6">
</div>
<div id="container_2_3" class="col-xs-12 col-md-12">
</div>
</div>
<!-- 上中栏 -->
<div id="container_3" class="col-xs-12 col-md-4">
<iframe src="myimg/video.mp4" scrolling="no" border=0 frameborder="no" framespacing=0
allowfullscreen="true" width="100%" height="100%"> </iframe>
</div>
<!-- 上右栏 -->
<div id="container_4" class="col-xs-12 col-md-4">
<div id="container_4_1" class="col-xs-12 col-md-3">
</div>
<div id="container_4_2" class="col-xs-12 col-md-3">
</div>
<div id="container_4_3" class="col-xs-12 col-md-3">
</div>
<div id="container_4_4" class="col-xs-12 col-md-3">
</div>
<div id="container_4_5" class="col-xs-12 col-md-6">
</div>
<div id="container_4_6" class="col-xs-12 col-md-6">
</div>
</div>
</div>
</div>
<!-- 下栏 -->
<div class="row_fluid">
<!-- 下左栏 -->
<div id="container_5" class="col-xs-12 col-md-4">
<div id="container_5_1" class="col-xs-12 col-md-12">
</div>
<div id="container_5_2" class="col-xs-12 col-md-12">
</div>
</div>
<!-- 下中栏 -->
<div id="container_6" class="col-xs-12 col-md-4">
</div>
<!-- 下右栏 -->
<div class="col-xs-12 col-md-4">
<div id="container_7" class="row_fluid">
<div id="container_7_1" class="col-xs-12 col-md-6">
</div>
<div id="container_7_2" class="col-xs-12 col-md-6">
</div>
<div id="container_7_3" class="col-xs-12 col-md-12">
</div>
</div>
</div>
</div>2、前端JS代码 - 各个echarts图表
var idContainer_4_5 = "container_4_5";
function initEchart_4_5() {
// 基于准备好的dom，初始化echarts实例
var myChart = echarts.init(document.getElementById(idContainer_4_5), gTheme);
option = {
title: {
text: "年龄分布",
top: "10%",
left: "center",
textStyle: {
color: "#17c0ff",
fontSize: "12",
},
},
tooltip: {
trigger: "item",
formatter: "{a} <br/>{b}: {c} ({d}%)",
position: function (p) {
//其中p为当前鼠标的位置
return [p[0] + 10, p[1] - 10];
},
},
grid: {
left: "0",
right: "10",
bottom: "25%",
top: "20%",
containLabel: true,
},
xAxis: {
type: "category",
data: [],
axisLabel: {
textStyle: {
color: "rgba(255,255,255,.8)",
fontSize: 10,
},
},
axisLine: {
lineStyle: {
color: "rgba(255,255,255,.2)",
},
},
splitLine: {
lineStyle: {
color: "rgba(255,255,255,.1)",
},
},
},
yAxis: {
type: "value",
data: [],
axisLabel: {
textStyle: {
color: "rgba(255,255,255,.8)",
fontSize: 10,
},
},
axisLine: {
lineStyle: {
color: "rgba(255,255,255,.2)",
},
},
splitLine: {
lineStyle: {
color: "rgba(255,255,255,.1)",
},
},
},
series: [
{
name: "年龄分布",
type: "bar",
stack: "total",
label: {
show: true,
},
},
],
};
// 使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
window.addEventListener("resize", function () {
myChart.resize();
});
}
function getKeys(dataList) {
var keys = [];
var len = dataList.length;
for (var i = 0; i < len; i++) keys.push(dataList[i].name);
return keys;
}
function asyncData_4_5() {
$.getJSON("myjson/bar_age.json").done(function (data) {
var myChart = echarts.init(document.getElementById(idContainer_4_5));
myChart.setOption({
xAxis: { data: getKeys(data) },
series: [{ data: data }],
});
}); //end $.getJSON
}
initEchart_4_5();
3、后端Java代码
@RestController
@RequestMapping("/json")
public class Process {
@RequestMapping("/{filename}")
public String json(@PathVariable("filename") String filename) throws Exception {
System.out.println(filename);
ChangeJSON(filename);
String jsonStr = readJSON(filename);
System.out.println(jsonStr);
return jsonStr;
}4、数据通信 JSON
[{"name": "<18", "value": 2962}, {"name": "18-23", "value": 3119}, {"name": "24-30", "value": 2562}, {"name": "31-40", "value": 1024}, {"name": "41-50", "value": 2791}, {"name": ">50", "value": 4073}]四、开发配置&代码结构说明
数据可视化：基于 Echarts +Java SpringBoot 实现的动态实时大屏【Java开发环境搭建】
五、更多案例
YYDatav的数据可视化大屏《精彩案例汇总》（Python&Echarts源码）_YYDataV的博客-CSDN博客
《工厂订单出入库信息管理系统》完整案例详解（含演示网址账号）（Go&Vue源码）_YYDataV的博客-CSDN博客
本次分享结束，欢迎讨论！QQ微信同号： 6550523
