【0x003B】HCI_LE_Read_Number_of_Supported_Advertising_Sets命令全面解析

目录

一、命令概述

二、命令格式

三、返回事件和参数说说明

3.1. HCI_Command_Complete事件格式

3.2. 状态码

3.3. Num_Supported_Advertising_Sets

四、命令的执行流程

4.1. 命令准备

4.2. 命令发送

4.3. 控制器接收与处理

4.4. 响应返回

4.5. 主机接收与处理响应

4.6. 代码示例

五、应用场景

5.1. 设备配置与初始化

5.2. 广播策略优化

5.3. 兼容性测试与验证

5.4. 动态调整广播策略

5.5. 隐私保护与安全性

六、注意事项

6.1. 命令格式与参数

6.2. 命令执行时机

6.3. 响应处理

6.4. 兼容性与版本

6.5. 隐私与安全性

6.6. 文档与参考

七、总结


HCI_LE_Read_Number_of_Supported_Advertising_Sets命令是低功耗蓝牙(BLE)核心规范中定义的一个HCI(Host Controller Interface)命令,用于查询BLE控制器支持的广播集(Advertising Sets)的数量。

一、命令概述

BLE技术允许设备通过广播数据来被其他设备发现和识别。广播集是BLE中用于存储和发送广播数据的一组配置,包括广播数据的内容、广播参数等。每个BLE控制器可能支持多个广播集,以便设备可以同时进行不同类型的广播。

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2468

HCI_LE_Read_Number_of_Supported_Advertising_Sets 命令用于读取广播控制器在同一时间内支持的最大广播集数量。广播集在BLE设备中扮演着重要角色,它们用于存储和发送广播数据,以便其他BLE设备可以发现和识别该设备。通过了解广播控制器支持的最大广播集数量,主机可以更有效地管理广播活动,优化设备性能和资源使用。

注意事项:支持的广播集数量不是固定的,控制器可以随时更改它,因为用于存储广播集的内存也可以用于其他用途。

二、命令格式

HCI_LE_Read_Number_of_Supported_Advertising_Sets命令的格式通常遵循BLE核心规范中定义的HCI(Host Controller Interface)命令结构。

其格式通常包括操作码(OpCode)和可能的其他参数(如果有的话,根据具体实现而定)。操作码用于唯一标识该命令,以便BLE控制器能够正确解析和执行。

  • 操作码(OpCode):对于HCI_LE_Read_Number_of_Supported_Advertising_Sets命令,其操作码是特定的,用于告诉BLE控制器这是一个读取支持广播集数量的请求。完整的操作码是OGF和OCF的组合,但在实际发送时,由于OGF在BLE命令中通常是固定的(0x08),所以有时只明确给出OCF。
  • 组域(OGF, Opcode Group Field):对于BLE相关的命令,OGF通常为0x08或0x20,表示该命令属于LE(低功耗)控制器命令组。
  • 命令域(OCF, Opcode Command Field):对于HCI_LE_Read_Number_of_Supported_Advertising_Sets命令,OCF是特定的操作码字段,用于标识该命令。但该值可能会随着规范的更新而发生变化。
  • 参数长度(Parameter Length):对于HCI_LE_Read_Number_of_Supported_Advertising_Sets命令,它通常不需要额外的参数,因此参数长度可能为零或未定义。
  • 命令参数:对于此命令,通常不需要额外的参数。它直接由OGF和OCF组成,用于请求控制器返回支持的最大广播集数量。

三、返回事件和参数说说明

当HCI_LE_Read_Number_of_Supported_Advertising_Sets命令执行完成后,蓝牙主机控制器会生成一个HCI_Command_Complete事件(除非该事件被屏蔽)。这个事件是HCI中用于指示命令执行结果的标准机制。

3.1. HCI_Command_Complete事件格式

HCI_Command_Complete事件通常包含以下字段:

  • 事件代码:这是一个固定的值,用于标识该事件为命令完成事件。

  • 参数总长度:表示随后跟随的参数字节数。

  • 命令操作码:这是之前发送的命令的操作码,用于确认该事件是对哪个命令的响应。

  • 返回参数:这取决于具体的命令。对于HCI_LE_Read_Number_of_Supported_Advertising_Sets命令,返回参数将包括支持的最大广播集数量。

  • 状态码:表示命令执行的结果。0x00表示成功,其他值表示错误。

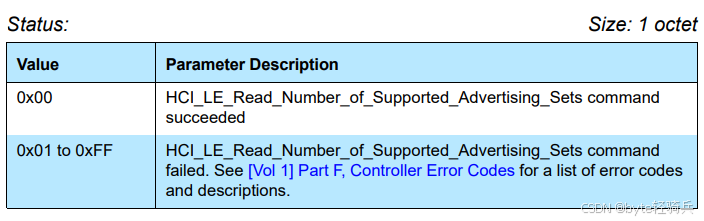

3.2. 状态码

Status表示命令是否成功执行。如果命令成功,状态码通常为0x00(表示成功)。而0x01到0xFF的范围表示各种可能的失败状态。蓝牙Controller错误代码全面概览-CSDN博客

3.3. Num_Supported_Advertising_
