Kubernetes(k8s)-Pod创建流程

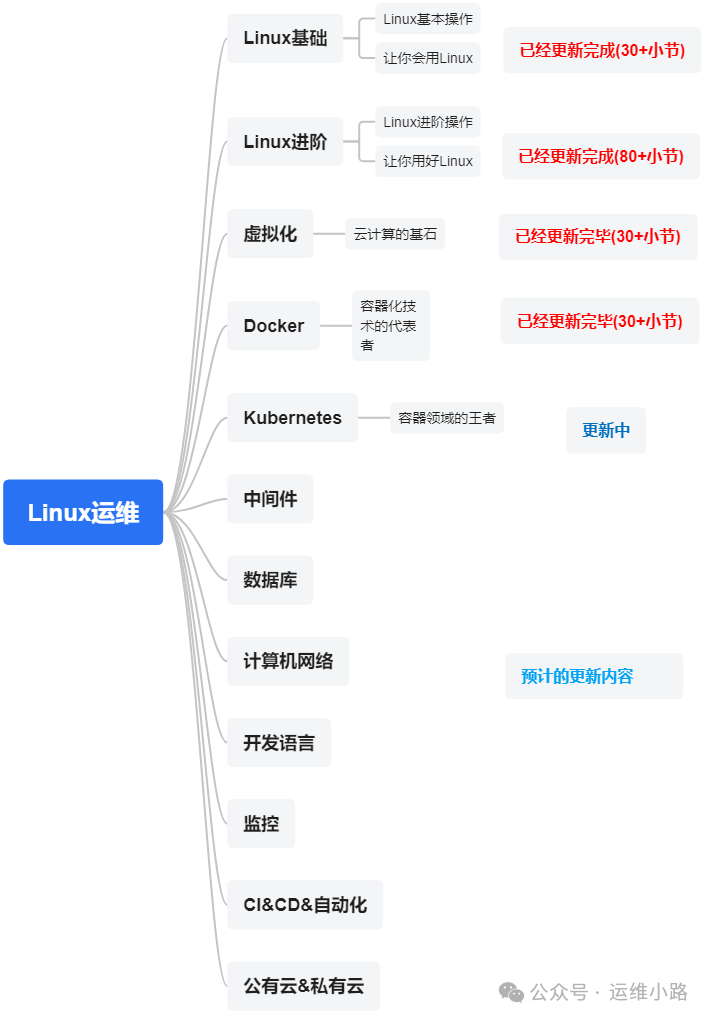

作者介绍：简历上没有一个精通的运维工程师。请点击上方的蓝色《运维小路》关注我，下面的思维导图也是预计更新的内容和当前进度(不定时更新)。

我们上一章介绍了Docker基本情况，目前在规模较大的容器集群基本都是Kubernetes，但是Kubernetes涉及的东西和概念确实是太多了，而且随着版本迭代功能在还增加，笔者有些功能也确实没用过，所以只能按照我自己的理解来讲解。

Pod是整个Kubernetes的最核心的资源，当我们完成部署集群部署以后，我们对集群的维护实际上主要的就是针对Pod维护，其他资源很少会修改调整，但是Pod却会因为版本发布而经常调整，所以我们用了单独一小节来介绍Pod的创建过程。该问题也是面试Kubernetes相关岗位最常问的问题之一。

下图来源于网络

1. 通过 kubectl 或其他 API 方式向 Kubernetes API 服务器发出请求：

   • 用户使用 kubectl apply -f <pod-definition.yaml> 或其他 Kubernetes API 客户端工具提交创建 Pod 的请求。

     扫描二维码关注公众号，回复： 17578508 查看本文章

2. Kubernetes API 服务器 (kube-apiserver)：

   • 接收并验证请求：API 服务器检查请求的语法、用户权限、资源配额等。

   • 写入 etcd：验证通过后，API 服务器将 Pod 的定义写入 etcd，确保状态一致性和持久化。

   • 返回响应：API 服务器向用户返回一个确认信息，表明 Pod 已成功创建。

3. Kubernetes 调度器 (kube-scheduler)：

   • 监听 API 服务器：调度器通过 watch 机制持续监听 API 服务器上 Pod 的新建事件。

   • 调度决策：一旦检测到新的 Pod，调度器开始执行调度逻辑，包括预选（过滤不符合 Pod 要求的节点）和优选（选择最适合运行 Pod 的节点）。

   • 绑定节点：确定最佳节点后，调度器将 Pod 绑定到该节点，并通过 API 服务器更新 Pod 的状态。

4. 调度结果反馈：

   • 调度器将调度结果反馈给 API 服务器，API 服务器更新 Pod 的节点绑定信息，并将结果写入 etcd。

5. Kubelet 操作：

   • 容器运行时接口 (CRI)：用于创建和管理容器。

   • 容器网络接口 (CNI)：用于配置 Pod 的网络。

   • 容器存储接口 (CSI)：如果 Pod 需要持久化存储，Kubelet 将调用 CSI 接口。

   • 监听 API 服务器：每个节点上的 Kubelet 组件也通过 watch 机制监听 API 服务器，等待分配到本节点的 Pod。

   • 容器创建：当 Kubelet 发现有一个 Pod 被调度到它所在的节点，它将调用以下标准接口来创建 Pod：

6. 健康检查和状态更新：

   • 容器启动后，Kubelet 执行 Pod 的健康检查（如 livenessProbe 和 readinessProbe）。

   • 一旦容器通过健康检查，Kubelet 将更新 Pod 的状态为“运行中”  （1/1这样的状态），并将状态反馈给 API 服务器。

   • API 服务器将最新的 Pod 状态写入 etcd，确保集群状态的一致性。

基本上目前能看到的讲解Pod创建流程的图基本上都是以此图或者以此图为原型的一些改进版，所以我也会用该图来讲解，并且结合日志。

1.调整Kube-apiserver和Kube-scheduler的日志

#在静态pod的yaml文件启动参数添加一行#这个是最大日志级别会显示很多的内容，需要过滤才比较容易查看- --v=10

2.准备一个Pod​​​​​​​

apiVersion: v1            # API 版本
kind: Pod                 # 资源类型
metadata:
  name: example-pod       # Pod 名称
  labels:
    app: example          # 标签，用于标识和选择相关的资源
spec:
  containers:             # 容器列表
  - name: example-container  # 容器名称
    image: 192.168.31.43:5000/busybox      # 容器镜像
    imagePullPolicy: IfNotPresent
    command: ["sh", "-c", "tail -f /dev/null"]
    ports:
    - containerPort: 80      # 容器内的端口号

3.创建pod

kubectl  apply -f pod.yaml

4.日志分析

这个时候应该是上图写入了数据库，并且返回给用户，但是这个还没有调度，因为提示的是没有Node节点。​​​​​​​

#kube-apiserver日志
I0119 02:34:02.844378 graph_populator.go:148] updatePod default/example-pod, no node

kube-scheduler通过watch 到kube-server有Pod被创建。并且没有被调度，然后它就开始根据算法调度到了node01节点​​​​​​​

#kube-scheduler调度日志
I0119 02:34:02.844026       1 eventhandlers.go:118] "Add event for unscheduled pod" pod="default/example-pod"
I0119 02:34:02.844065       1 scheduling_queue.go:933] "About to try and schedule pod" pod="default/example-pod"
I0119 02:34:02.844073       1 scheduler.go:443] "Attempting to schedule pod" pod="default/example-pod"
I0119 02:34:02.844232       1 default_binder.go:52] "Attempting to bind pod to node" pod="default/example-pod" node="node01"
I0119 02:34:02.856122       1 eventhandlers.go:161] "Delete event for unscheduled pod" pod="default/example-pod"
I0119 02:34:02.856221       1 cache.go:385] "Finished binding for pod, can be expired" pod="default/example-pod"
I0119 02:34:02.856251       1 scheduler.go:623] "Successfully bound pod to node" pod="default/example-pod" node="node01" evaluatedNodes=2 feasibleNodes=1

kube-apiserver也显示调度到node01

#kube-apiserver日志
I0121 02:34:02.855314       1 graph_populator.go:158] updatePod default/example-pod for node node01

​​​​​​​

kubelet感知到他分配了Pod，他开始执行创建Pod操作。

#kubelet日志
Feb 15 16:37:57 node01 kubelet[3408]: I0215 16:37:57.087517    3408 config.go:383] "Receiving a new pod" pod="default/example-pod"
Feb 15 16:37:57 node01 kubelet[3408]: I0215 16:37:57.087602    3408 kubelet.go:2114] "SyncLoop ADD" source="api" pods=[default/example-pod]
Feb 15 16:37:57 node01 kubelet[3408]: I0215 16:37:57.087724    3408 pod_workers.go:571] "Pod is being synced for the first time" pod="default/example-pod" podUID=18736566-533b-4afa-99c5-b2471fe6b6e3
Feb 15 16:37:57 node01 kubelet[3408]: I0215 16:37:57.087760    3408 pod_workers.go:888] "Processing pod event" pod="default/example-pod" podUID=18736566-533b-4afa-99c5-b2471fe6b6e3 updateType=0
Feb 15 16:37:57 node01 kubelet[3408]: I0215 16:37:57.087774    3408 kubelet.go:1554] "syncPod enter" pod="default/example-pod" podUID=18736566-533b-4afa-99c5-b2471fe6b6e3
Feb 15 16:37:57 node01 kubelet[3408]: I0215 16:37:57.087785    3408 kubelet_pods.go:1441] "Generating pod status" pod="default/example-pod"
Feb 15 16:37:57 node01 kubelet[3408]: I0215 16:37:57.087811    3408 kubelet_pods.go:1453] "Got phase for pod" pod="default/example-pod" oldPhase=Pending phase=Pending
Feb 15 16:37:57 node01 kubelet[3408]: I0215 16:37:57.087850    3408 status_manager.go:529] "updateStatusInternal" version=1 pod="default/example-pod" podUID=18736566-533b-4afa-99c5-b2471fe6b6e3 containers="(example-container state=waiting previous=<none>)"

​​​​​​​

我们前面讲解RBAC权限的时候也提到了watch，这里的watch实际上就是我监听你，然后你有变化我就能感知到，然后我会根据你的变化做对应的操作。
