运算放大器的结构及特性

1. 结构

(1) 符号

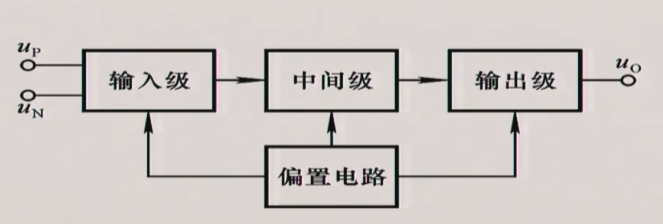

(2) 基本框架

输入级：差分式放大电路
中间级：共射放大电路
输出级：

阻容式耦合无法集成，应为直接耦合

2. 特性

(1) 虚短路

适用条件：接反馈回路，使其工作在线性放大区。

(2) 虚断路

(3) 传输特性曲线

3. 性能指标

(1) 闭环电压增益【$A_v$】

(2) 输入电阻【$R_i$】

(3) 输出电阻【$R_o$】

(4) 其他

共模抑制比

差模输入电阻

输入失调电压及其温漂

输入失调电流及其温漂

输入偏置电流

最大共模输入电压

最大差模输入电压

-3dB带宽

单位增益带宽

转换速率
