MicroPython内核开发笔记书内软件用例 ：DAC相关实验

简 介： 本文给出了 MicroPython内核开发笔记：书内嵌入实验任务 中的 DAC模块相关 软件用例部分内容。

关键词： MicroPython，mm32f3277，DAC

• 本书稿内容隶属于 MicroPython内核开发笔记：书内嵌入实验任务 中的内容。

软件用例：
这部分书稿内容包括有：

1. 基础的DAC电压输出实验。
2. 输出正弦波信号。

• 书稿内位置：

§01 书稿内容

---

在 MM32F3277 单片机中，DAC 通道有两路输出，对应的端口分别为：

DAC端口：

DAC0：PA4
DAC1：PA5

一、基础实验

1、两路DAC输出电压信号

下面测试代码，分别在 DAC 两个通道输出两个不同电压。

from machine                import DAC

dac0 = DAC(0)
dac1 = DAC(1)

print('Test DAC ...')

dac0.write_u16(0x8000)
dac1.write_u16(0x4000)

上面代码演示了声明两个 DAC 通道对象，非常简单。 通过 write_u16 函数改变 DAC 输出电压，输出电压与写入的数值 n 之间的关系为： $$V_{out}=\frac{n}{0xFFFF}\times 3.3V$$ 其中 3.3V 是单片机的模拟参考电压。

使用数字万用表，可以分别在 DAC0，DAC1对应的输出管脚测量对应的电压信号。

DAC输出电压：

DAC0(PA4)：1.654V
DAC1(PA5)：0.829V

2、产生正弦波形

下面代码将会在两个 DAC 通道产生相位相反的正弦波。

from machine                import DAC
from math                   import *

dac0 = DAC(0)
dac1 = DAC(1)
print('Test DAC ...')

angle = [int((sin(i * pi * 2 / 100)+1.0)/2*0x6000+0x2000) for i in range(100)]

while True:
    for a in angle:
        dac0.write_u16(a)
        dac1.write_u16(0xa000 - a)

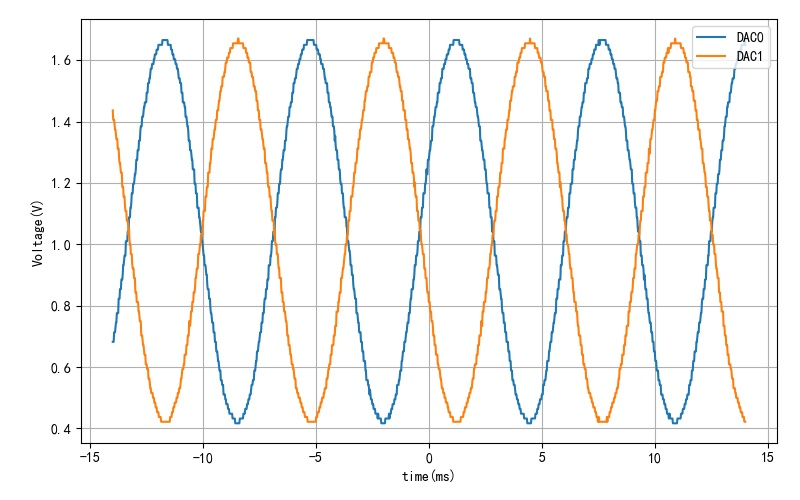

下面是两个 DAC 通道输出的正弦波电压信号。

▲ 两个DAC通道的正弦波电压信号

※ 总  结 ※

---

本文给出了 MicroPython内核开发笔记：书内嵌入实验任务 中的 DAC模块相关 软件用例部分内容。

---
