一.基于思科模拟器的路由基础命令操作
1.打开Cisco packet tracer，选取路由器Router2811（example）
2.双击该路由器，在弹出的窗口选择 CLI 选项，启动后 回车即可进入 路由器的用户模式
3.路由器基本模式
4.路由器的模式切换
用户模式切换成特权模式 router> + en (密码验证） -> router#
特权模式切换成全局配置模式 router# + config terminal -> router(config)#
全局配置模式切换成路由配置模式 router(config)# + router rip -> router(config-router)#
全局配置模式切换成接口配置模式 router(config)# + interface f0/0 -> router(config-if)
5.路由器基本命令及实现功能
<1>exit命令/*一步一步退出当前模式，最低模式为用户模式*/
<2>end命令/*一步直接返回到用户模式router >*/
<3>查看串口配置情况
router >en
router #show version
router #show run
<4>为路由器配置名字和密码并掌握hostname命令
router(config)# hostname hello // 路由器名字是hello
router(config)#enable password 123 // 路由器账户密码是123
hello#show r //展示该路由器名称及密码
<5>查看路由器的s口和f口的名称及配置的ip
router# show version
router# ip int br
<6>对接口进行IP和网关配置
（其中 no shutdown 命令作用是开启接口）
二.简单组网实验两例
1.两台终端通过两个路由器互相通信
<1>PC与R是通过交叉线进行连接，R与R之间是通过serial DTE线互连
<2>两个路由器以快速以太网接口f1/0相接是不能连通的，只能以serial口相连

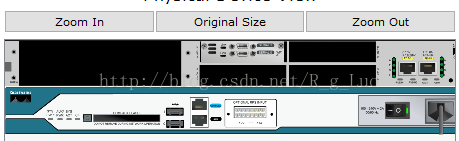

路由器都没有添加串行接口卡的！！ 在PacketTracer5 里面，路由器都是基本配置，这和真实设备是相同的基本配置里面2620只有一个以太网口，而2621和2811在背板上有两个以太网接口 所以，你在show run里面可以看到两个 FastEthernet0/0和 0/1 如果需要串行Serial 接口，则需要手动添加串行接口卡 操作步骤为： 1、双击设备图标，打开设备的属性框，点击Physical选项卡，这时候可以看到真实的设备面板； 2、点击设备面板上的Power开关（低端路由器不支持热拔插啦~！和真实设备操作步骤是一样的）； 3、点击“MODULES”选择下面列出的接口卡，具体使用情况看对话框里面的说明和图片，这里我们选择WIC-1T，即一个T1串行接口卡；将图标拖入黑色空白插槽中。
![]()
![]()
<3>各PC和Router的IP及网关信息
PC1:
IP地址：192.168.10.5
子网掩码：255.255.255.0
网关：192.168.10.1(R1的IP地址）
PC2:
IP地址：202.99.8.3
子网掩码：255.255.255.0
网关：202.99.8.1（R2的IP地址）
Router1:
F0/0:
IP地址：192.168.10.1
子网掩码：255.255.255.0
#interface f0/0
#ip address 192.168.10.1 255.255.255.0
#no shutdown
S2/0:
IP地址：172.16.2.1
子网掩码：255.255.255.255
#exit
#interface s2/0 //该接口名称必须经过上面show命令查出并输入相应的名称
#ip address 172.16.2.1 255.255.255.0
#no shutdown
配置接口时钟频率：（不懂为什么要配置时钟频率）
#exit
#interface serial 2/0
#clock rate 64000
配置静态路由
目的路由器f口的网络编号+子网掩码+转发目的路由器s口的IP地址
#ip route 202.99.8.0 255.255.255.0 172.16.2.2
Router2:
F0/0:
IP地址：202.99.8.1
网关：255.255.255.0
S2/0:
IP地址：172.16.2.2
子网掩码：255.255.255.0
时钟频率：
#interface serial 2/0
#clock rate 64000
配置静态路由：
#ip route 192.168.10.0 255.255.255.0 172.16.2.1
#exit
(ps: FastEthernet 0/1快速以太网 Ethernet以太网）
2.组网实验（含交换机和路由器）
<1>各设备的路由设置
PC0： 192.168.6.1 255.255.255.0
PC1：192.168.6.2 255.255.255.0
PC2：192.168.6.3 255.255.255.0
（以上PC网关都为192.168.6.254）
R0：
F0/0:192.168.6.254 255.255.255.0
S0/0:192.168.7.5 255.255.255.0
R4:
F0/0:192.168.8.254 255.255.255.0
S0/0:192.168.7.6 255.255.255.0
PC9:192.168.8.1 255.255.255.0
PC10:192.168.8.2 255.255.255.0
PC11:192.168.8.3 255.255.255.0
(以上PC网关为192.168.8.24）
<2>静态路由删除
在路由器R0上删除静态路由：
R0(config)#no ip route 192.168.8.254 255.255.255.0 192.168. 7.6
在路由器R4上删除静态路由：
R4(config)#no ip route 192.168.6.254 255.255.255.0 192.168.7.5
<3>动态路由配置
R0配置
1. R0(config)#router rip （启动RIP路由协议）
2. R0(config-router)#network 192.168.6.0 （指定192.168.6.0 可接受RIP信息）
3. R0(config-router)#network 192.168.7.0 （指定192.168.7.0 可接受RIP信息）
R4配置
1. R4(config)#router rip （启动RIP路由协议）
2. R4(config-router)#network 192.168.7.0 （指定192.168.7.0 可接受RIP信息）
3. R4(config-router)#network 192.168.8.0 （指定192.168.8.0 可接受RIP信息）
效果：此时两网段任意主机都能互访，
扫描二维码关注公众号，回复：
6078880 查看本文章
在全局配置模式下用show iproute 命令，可看到路由标识是以R开头。在R0添加网段192.168.4.0，在R4则可看到此网段的路由。
删除在R0中的RIP：
R0(config)#no router rip
删除在R4中的RIP：
R4(config)#no router rip
OSPF
参看前面的配置方法进入全局配置模式
R0配置
1. R0(config)# router ospf 10 （启动 ospf 路由协议）
2. R0(config-roueter)# network 192.168.6.0 0.0.0.255 area 0 （指定连接的网络）
3. R0(config-roueter)# network 192.168.7.0 0.0.0.255 area 0 （指定连接的网络）
R4配置
1. R4(config)#router ospf 100 （启动 ospf 路由协议）
2. R4(config-roueter)# network 192.168.7.0 0.0.0.255 area 0 （指定连接的网络）
3. R4(config-roueter)# network 192.168.8.0 0.0.0.255 area 0 （指定连接的网络）
效果：此时两网段任意主机都能互访。
删除在R0中的OSPF：
R0(config)#norouter ospf 10
删除在R4中的OSPF：
R4(config)#no router ospf ,100
问题：配置后的路由选择协议是否正常工作，请使用一种方法检查，并给出检查的结果，截图在这里。

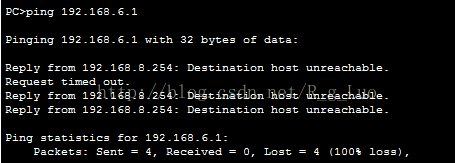

清除ospf后使用pc11去ping pc0，是ping不通的，是因为少了静态路由或其他协议。
