一、准备工作
1、主机系统：Windows10 ×64企业版
2、虚拟机版本：VMware Workstation 15
3、GNS3版本：GNS3-1.3.10-all-in-one
软件包的百度云分享链接：https://pan.baidu.com/s/1a33cu9y1ftRp3j6SXRAKTg
提取码：r2f5
二、在Windows下安装GNS3的步骤
1、双击安装包中GNS3软件的应用程序

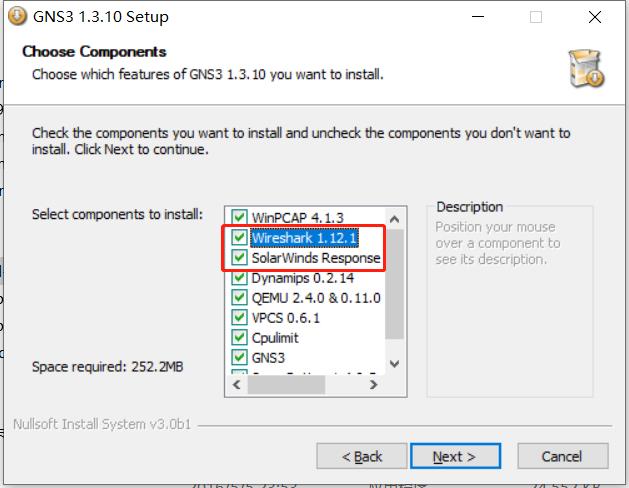

弹出安装向导界面，前几步直接点击同意，下一步即可，出现以下界面时我们需要注意，安装目录中的第二个和第三个暂时不装，我们会在后期安装（如果勾选了，会自动在线安装，下载过程会很慢）
2、在设置GNS3的安装路径时，可以放在C盘的默认安装目录“C：\Program Files\GNS3 ”，也可以在其他盘，但是要格外注意安装路径一定不能有中文和空格出现
3、选择好安装路径后，直接点击install进行安装，然后在弹出的界面选择Next即可，安装进程结束后，桌面可以看到一个变色龙的图标就表示安装成功了。
4、这时电脑会弹出购买GNS3学习课程界面，选择no，再点击下一步即可

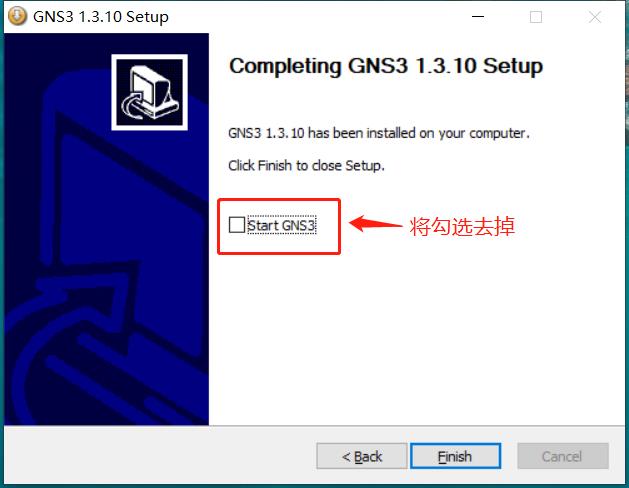

5、暂时不要启动GNS3，在以下界面取消。
6、在安装文件夹中找到Wireshark安装程序，双击进行安装

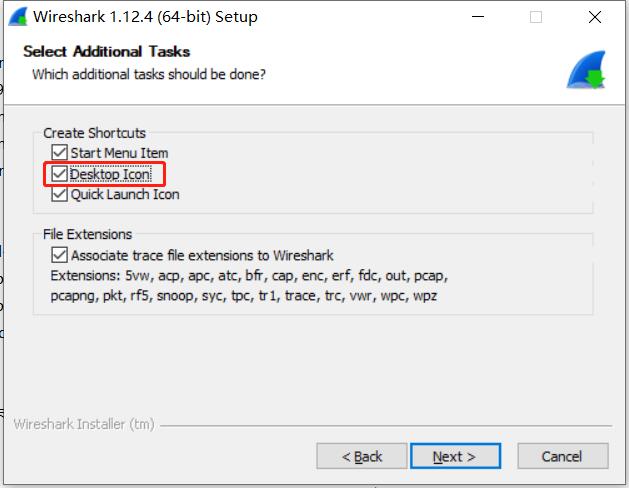

7、点击Next，等到出现以下界面时注意把红色标框中的选项勾上，这是桌面的快捷方式，以后会用到。
8、同样这个地方的安装路径不能出现中文，Wireshark的安装路径选择默认C盘，不要更改。如果更改，那么GNS3的wireshark默认路径也需要更改，不要这么麻烦，直接默认即可。

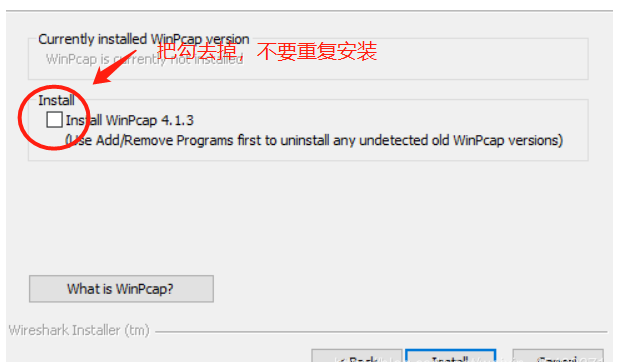

9、路径默认选择后，出现以下界面，把勾去掉选择不安装，因为WinPcap之前已经安装过了。
10、点击下一步，等待安装完成，桌面出现以下图标。
二、GNS3的环境配置

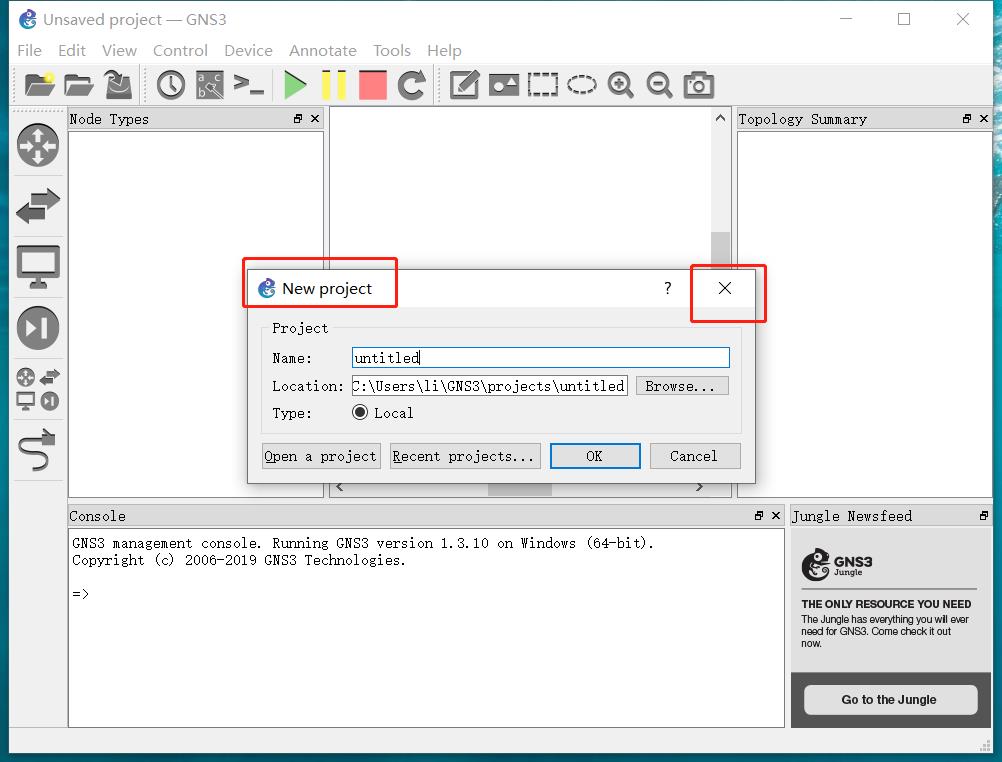

1、在桌面双击打开GNS3，把弹出的广告界面去掉，随后出现一个创建New project 界面，我们把它×掉就可以了
2、配置GNS3的路由器镜像

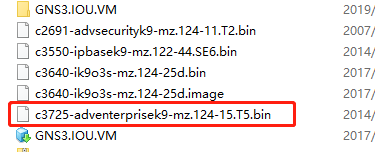

安装包文件夹中以bin结尾的文件就是GNS3的镜像，我们只需要选择一个即可，在这里推荐安装最高版本c3725

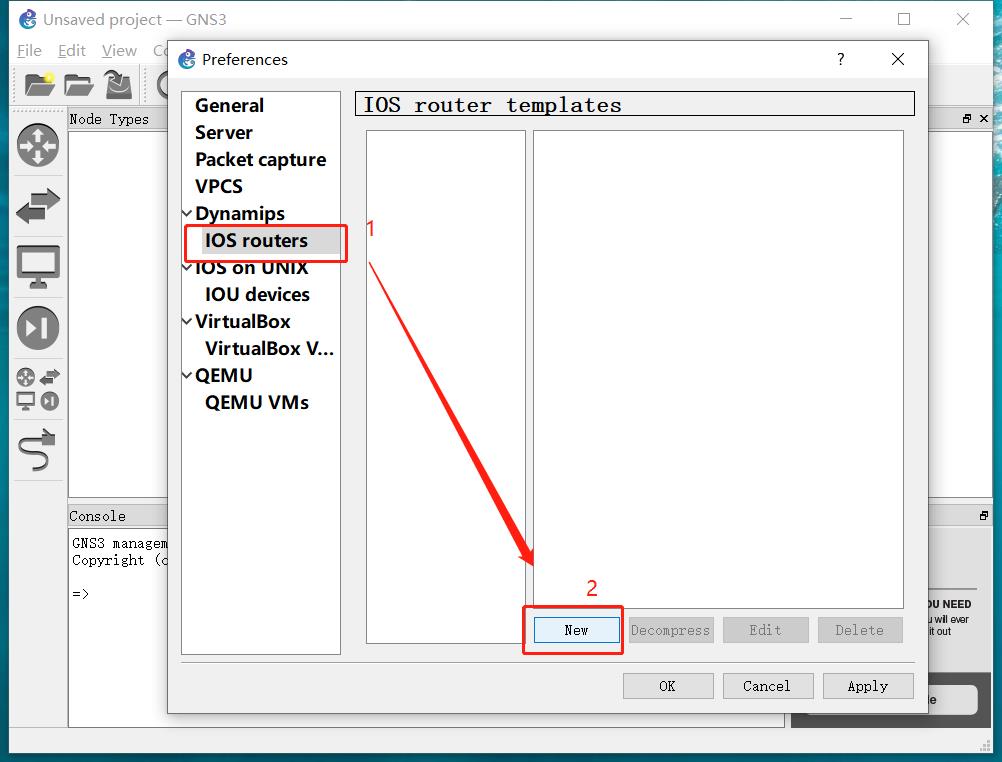

[1] 在GNS3界面中安装镜像，点击Edit编辑打开首选项，如下图所示。在弹出的Preferences界面点击IOS routers添加路由器。

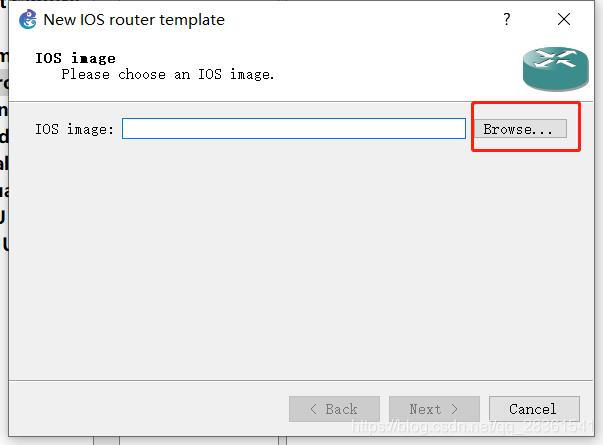

[2] 点击Browse…选择安装的路由器版本。

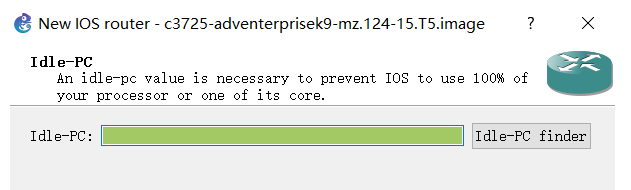

[3] 一直点击Next，选择默认安装即可，在以下的这个界面中Idle-pc的值我们稍后会计算出一个最佳值再进行填写（Idle值的设置可以降低CPU的占用率），现在先不管，点击完成。

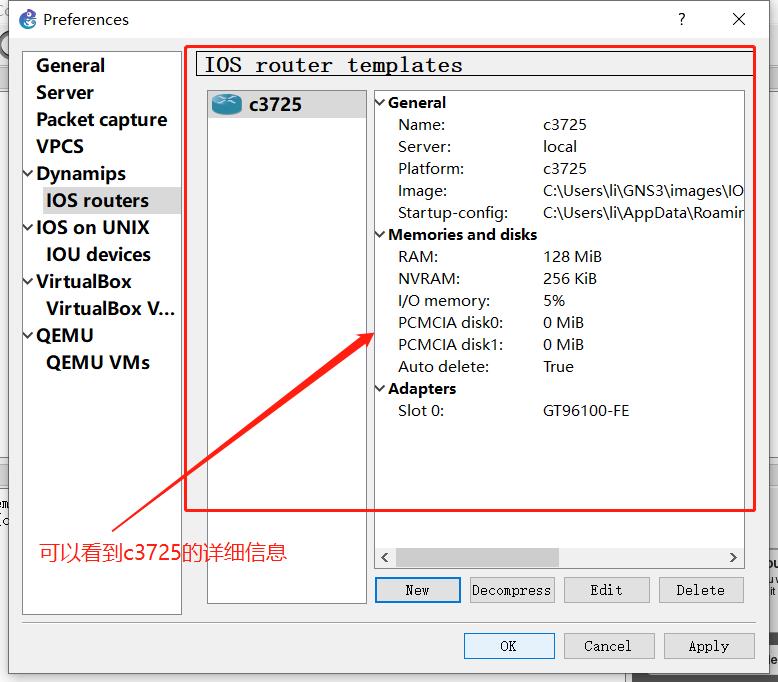

[4] 镜像安装完成后，我们可以看到路由器的详细信息，点击OK。
三、Idle值的设置—内存优化

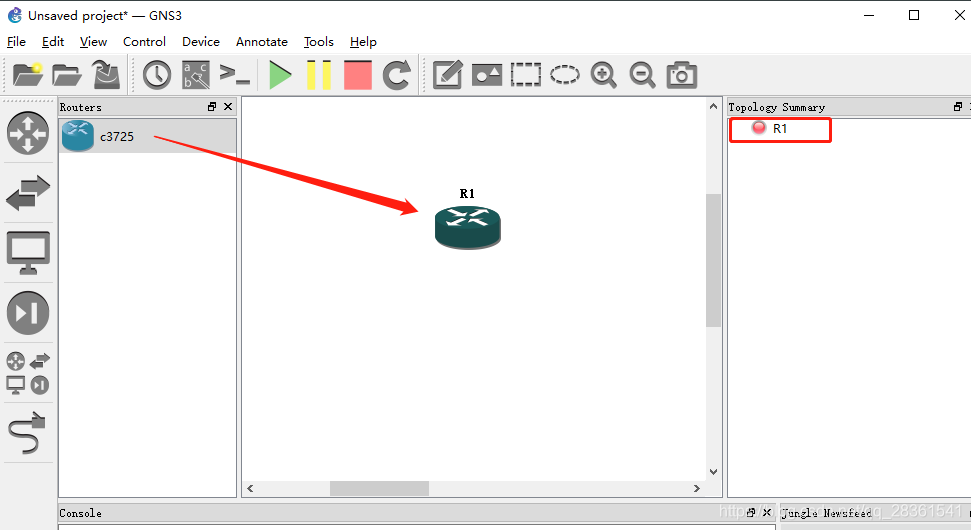

1、将路由器拖到右边的操作台区域，RI的指示灯红色表示关闭，绿色表示打开。
2、开启路由器有两种方法。
第一种是点击上方的绿色三角按钮开关。

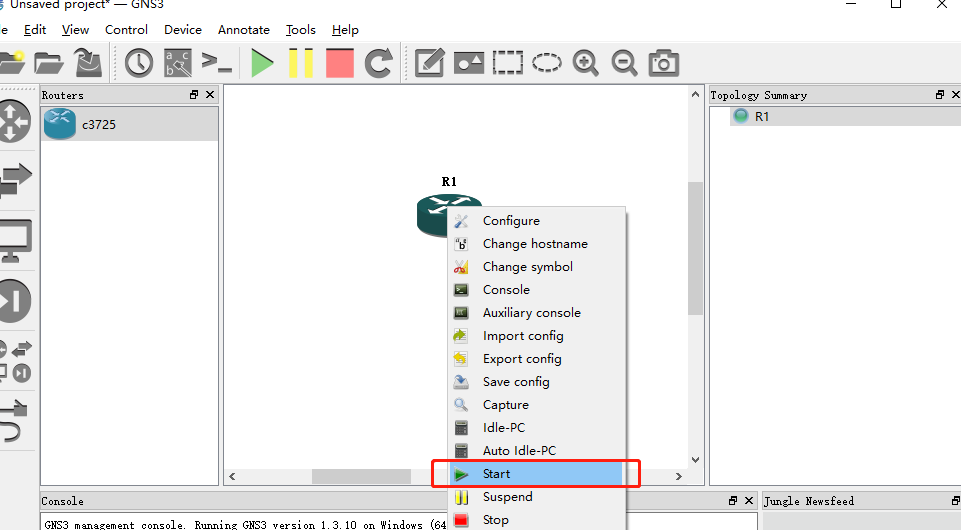

第二种是选中R1右击选择start开启。
3、再加一个路由器，用网线连接两个路由器（保证连接同一个接口），点击接口图标可以显示路由器连接的接口。
4、为了降低CPU的利用率，必须同时打开这两台路由器，计算Idle值，优化内存。右击R1选择计算，等待片刻。
5、计算完成后，会有几个值，我们选择后面带 * 的值（最佳值）即可。
【如果第一次计算完成没有带星号的，再计算一次，直到有星号出现】
6、到这里，我们的安装和配置都完成啦！之后的博客会介绍如何在GNS3中利用交换机实现PC机的互通。
