2.4GHz射频前端电路架构由信号处理链路、硬件模块及性能规范构成，其系统组成与参数要求如下：
一、信号发射链路
数字基带信号通过DAC转换为模拟信号
调制电路将信号加载至本地振荡器生成的2.4GHz载波
功率放大器将信号强度提升至20-25dBm范围
天线匹配网络完成阻抗适配与电磁波辐射
二、信号接收链路

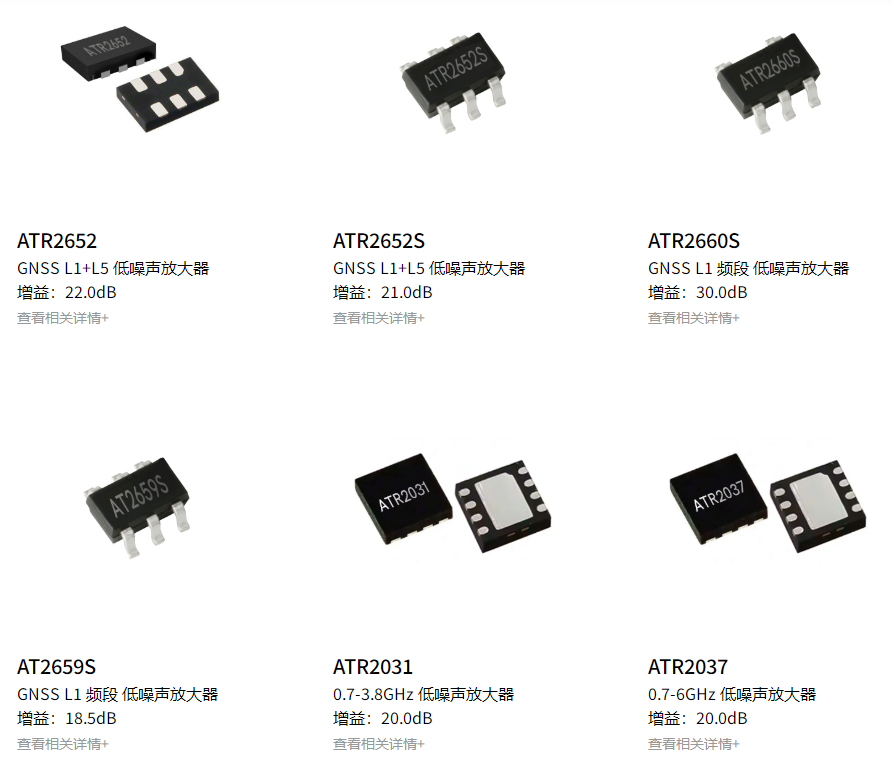

低噪声放大器(LNA)提供15-25dB增益放大
射频滤波器抑制带外干扰
混频器执行射频到中频的频率转换
ADC将处理后的模拟信号转为数字量
基带处理模块完成信号解码
三、技术实现特性
多层堆叠封装工艺实现高密度集成
动态电压调节和时钟门控技术降低功耗
屏蔽结构与滤波电路增强抗干扰能力
带隙基准源配合温度补偿实现±1ppm频率稳定度
四、核心性能参数
发射功率：20-25dBm
接收灵敏度：-90dBm量级（S=10lg(kTB)+NF+SNR）
噪声系数：<3dB
动态范围：≥60dB
频率精度：符合IEEE 802.15.4标准
五、设计约束条件
误码率控制：<1×10⁻⁶
能效比优化：>35%的电源转换效率
封装尺寸：<5×5mm²微型化结构
工艺选择：标准CMOS工艺降低制造成本
