2.4GHz频段物理层设计
1. 频段基本特征
- 工作频率范围：2.400 - 2.4835 GHz
- 可用带宽：83.5 MHz
- 国际通用ISM（工业、科学、医疗）频段
- 无需特殊许可证即可使用
2. 物理层关键设计要素
2.1 信号调制技术
- OFDM（正交频分复用）
- DSSS（直接序列扩频）
- QPSK（四相相移键控）
- QAM（正交幅度调制）
2.2 信道特性
- 穿透性适中
- 易受干扰
- 多径衰落明显
- 传输距离较短
3. 关键技术指标
3.1 发射参数
- 最大发射功率：20 dBm
- 发射功率控制范围：-10 ~ +20 dBm
- 频率稳定度：±20 ppm
3.2 接收性能
- 接收灵敏度：-85 dBm ~ -90 dBm
- 动态范围：>80 dB
- 最小可检测信号：-100 dBm
4. 信道设计
- 22 MHz信道带宽
- 11个部分重叠信道
- 信道间隔：5 MHz
- 信道选择和频率复用策略
5. 抗干扰设计
- 干扰源识别
- MIMO技术
- 自适应频率跳变
- 信道均衡
- 多天线分集技术
扫描二维码关注公众号，回复：
17602255 查看本文章
6. 关键电路模块
- 低噪声放大器(LNA)
- 混频器
- 本地振荡器
- 滤波器

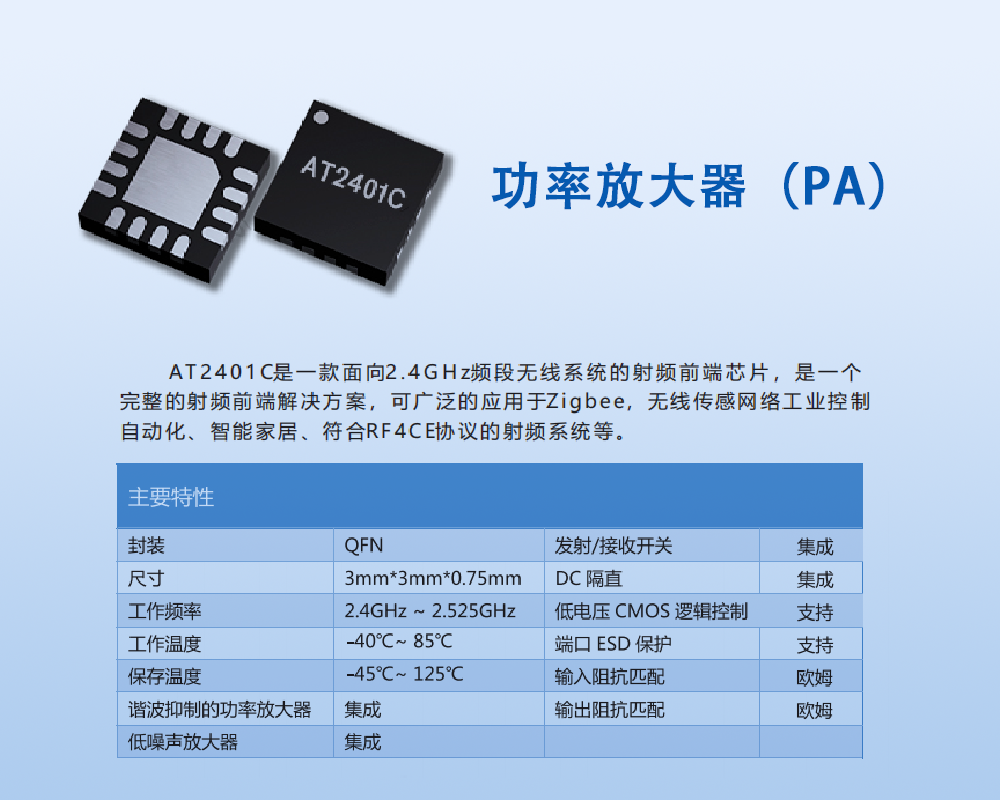

- 功率放大器
7. 设计挑战
- 信号完整性
- 功耗控制
- 电磁干扰抑制
- 成本控制
- 高集成度
8. 典型应用协议
- WiFi（802.11b/g/n）
- 蓝牙
- Zigbee
- 低功耗无线通信
9. 未来发展趋势
- 毫米波技术
- 高效低功耗设计
- 智能波束成形
- 更高频段应用
