一. 动态路由的概念
动态路由是指路由器能够自动地建立自己的路由表,并且能够根据实际情况的变化适时地进行调整。
1. 动态路由的特点
- 减少了管理任务
- 占用了网络带宽
2. 动态路由协议概述
动态路由协议:路由器之间用来交换信息的语言
度量值:
跳数、带宽、负载、时延、可靠性、成本
路由器会通过度量值来确定最优路由路径
收敛:
使所有路由表都达到一致状态的过程
静态路由与动态路由的关系:
网络中静态路由和动态路由互相补充
3. 按照路由执行的算法分类
- 距离矢量路由协议:
根据从源网络到目标网络所经过的路由器的个数选择 - 链路状态路由协议:
综合考虑从源网络到目标网络的各个路径的情况,选择路由
二. RIP(距离矢量路由协议)
RIP的基本概念:
定期更新(30S),邻居,广播更新,全路由表更新
RIP度量值为跳数:最大跳数15跳,16跳不可达
更新时间:每隔30S发送路由更新信息,UDP520端口
更新消息:发送整个路由表信息
1. 水平分割
概念:水平分割可以阻止路由环路的发生
水平分割作用:
- 从一个接口学习到路由信息,不再从这个接口发送出去
- 同时也能减少路由更新信息占用的链路带宽资源
2. RIP v1和RIP v2的区别
RIP v1 | RIP v2 |
---|---|
有类路由协议 | 无类路由协议 |
广播更新(255.255.255.255) | 组播更新(224.0.0.9) |
不支持VLSM | 支持VLSM |
自动路由汇总,不可关闭 | 自动汇总可关闭,可手工汇总 |
不支持不连续子网 | 支持不连续子网 |
举例:
具体配置如下:
[R1]int loop 0
[R1-LoopBack0]ip add 1.1.1.1 32
[R1-LoopBack0]q
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 12.1.1.1 24
[R1-GigabitEthernet0/0/0]q
[R1]rip
[R1-rip-1]network 1.0.0.0
[R1-rip-1]network 12.0.0.0
[R1-rip-1]version 2
[R1-rip-1]undo summary
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[R2-GigabitEthernet0/0/0]q
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 23.1.1.2 24
[R2-GigabitEthernet0/0/1]q
[R2]rip
[R2-rip-1]network 12.0.0.0
[R2-rip-1]network 23.0.0.0
[R2-rip-1]version 2
[R2-rip-1]undo summary
[R3]int loop 0
[R3-LoopBack0]ip add 3.3.3.3 32
[R3-LoopBack0]q
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 23.1.1.3 24
[R3-GigabitEthernet0/0/0]q
[R3]rip
[R3-rip-1]network 3.0.0.0
[R3-rip-1]network 23.0.0.0
[R3-rip-1]version 2
[R3-rip-1]undo summary

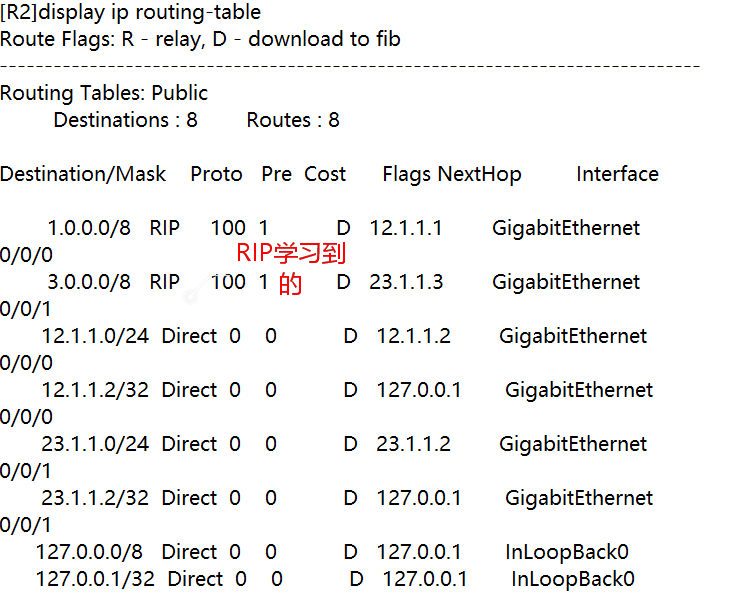

下面是R2的路由表:
RIP v1和RIP v2的数据抓包:
