ArcGIS三维中的2000系支持情况

其他 2021-02-01 11:00:44 阅读次数: 0

仅针对ArcGIS Pro、ArcGIS Enterprise以及ArcGIS JS API

ArcGIS中的三维分为两种类型：globe scene和local scene。

一、ArcGIS Pro

1.1 local scene

Local scene的地形和图层是以投影坐标系的形式在平面上进行展示，如下图所示：

Local scene对于图层的支持：

（1）任意投影坐标系的切片图层

（2）任意投影坐标系的场景图层

（3）任意坐标系的非切片图层（会被重新投影至场景空间参考）

1.2 globe scene

globe scene是以球体的形式展示，如下：

扫描二维码关注公众号，回复： 12443715 查看本文章

globe scene对于图层的支持：

（1）Web 墨卡托投影（辅助球体）中的切片图层或受支持的 GCS：WGS 84 或 CGCS 2000

（2）Web 墨卡托投影（辅助球体）中的场景图层或受支持的 GCS：WGS 84 或 CGCS 2000

（3）具有任何空间参考的非缓存图层。

二、ArcGIS Enterprise 10.8

同样，ArcGIS Enterprise10.8三维场景也分为local scene和globe scene，对于local scene，任意投影的切片都能正常加载显示，任意坐标系的非切片服务也能正常加载；对于globe scene：

（1）任意坐标系的非切片服务可以正常加载

（2）对于切片服务，只支持官方的切片方案，这些切片方案都是ArcGIS Pro自带的：

①WGS84_Geographic_Coordinate_System_V2.xml

②ArcGIS_Online_Bing_Maps_Google_Maps.xml

③CGCS2000_Geographic_Coordinate_System.xml

三、ArcGIS JS API

Local scene基本一致，但是从js api4.12开始，globe scene开始支持2000坐标系，即：

（1）任意坐标系的非切片服务都可以加载到globe scene；

（2）2000地理坐标系（4490），按照2000的切片方案生成的切片服务，可以加载到globe scene

（3）三维模型，支持2000地理坐标系（4490）加载到globe scene

四、测试

以arcgis js api4.13 globe scene为例：

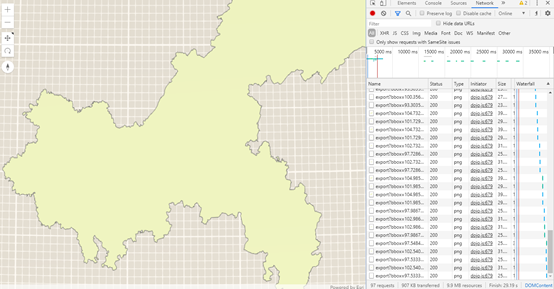

4.1 加载动态地图服务

该动态地图服务为2000系

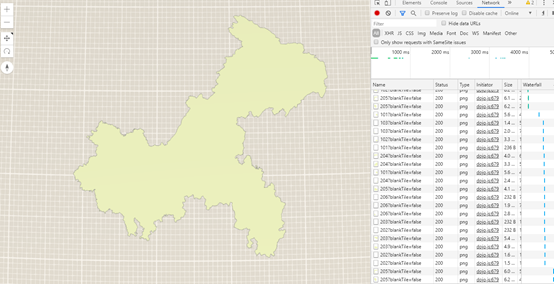

4.2 加载切片服务

按照ArcGIS Pro中自带的切片方案CGCS2000_Geographic_Coordinate_System.xml，发布的切片服务

4.3 倾斜摄影服务

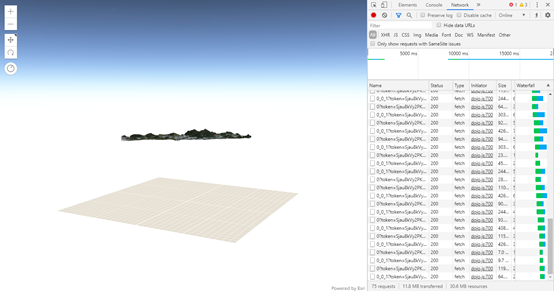

4490坐标系的倾斜摄影服务：

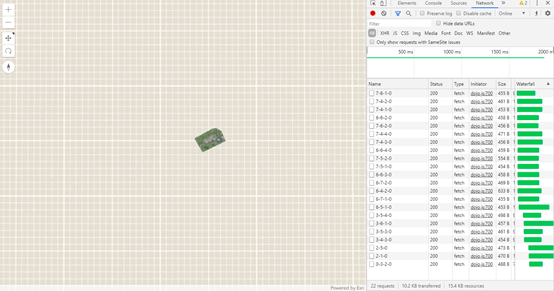

4545坐标系的倾斜摄影服务添加之后，会自动变成local scene：

尝试将sceneview实例化后，设置viewingMode为globe，提示坐标系不匹配：

五、其他问题

5.1 漂浮问题

见4.3部分，倾斜摄影模型漂浮在空中，原因是没有地形服务，需要发布地形服务，需要注意的是在线的地形服务是84系的，不支持2000系的三维模型，因此想要加载2000系三维模型，必须发布2000系的地形服务，参考

https://blog.csdn.net/u012599377/article/details/105527909

5.2 map image layer

之前没有了解过，也是在测试2000系的时候突然发现：

（1）ArcGIS Pro发布的切片服务在portal里叫Tile Layer

（2）ArcMap发布的切片服务在portal里叫map image layer

（3）ArcGIS Pro发布的托管要素服务，最终是会发成2个服务，1个是要素服务，1个是map image layer

Map image layer实际上对应的是以前的动态地图服务，ArcMap发布的地图切片服务，js api里既可以通过Tile Layer调用，也可以通过Map Image Layer调用，区别在于Tile Layer调用的时候是切片服务，Map Image Layer调用的时候变成了动态地图服务。

六、总结

对于globe scene：

（1）支持所有空间坐标系动态地图服务

（2）支持2000系地理坐标系切片服务，切片方案需要严格按照Pro自带的切片方案

（3）支持2000系地理坐标系三维模型服务，否则会自动变成local scene

（4）2000系，如果想要贴合地面，需要自己发布地形高程服务，切片方案同（2）

附个简单的代码

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="initial-scale=1, maximum-scale=1, user-scalable=no">
    <title>2000系测试</title>
    <style>
        html, body, #viewDiv{
            padding: 0;
            margin: 0;
            height: 100%;
            width: 100%;
        }
    </style>
    <link rel="stylesheet" href="https://js.arcgis.com/4.13/esri/themes/light/main.css">
    <script src = "https://js.arcgis.com/4.13/dojo/dojo.js"></script>
    <script>
        require([
            "esri/Map",
            "esri/views/SceneView",
            "esri/WebScene",
            "esri/layers/MapImageLayer",
            "esri/layers/TileLayer"
        ], function(Map, SceneView,  WebScene,  MapImageLayer, TileLayer){



            var mplayer = new MapImageLayer({
                url: ""
            });

            //var tlayer = new TileLayer({
               //url: ""
            //});




            var map = new Map();

            var view = new SceneView({
                container: "viewDiv",
                map: map,
                camera: {
                    x:
                    y:
                    z:
                    spatialReference: {
                        wkid: 4490
                    },
                },
            });


           map.add(mplayer);
           map.add(tlayer);



        })

    </script>

</head>
<body>
<div id="viewDiv"></div>
</body>
</html>
