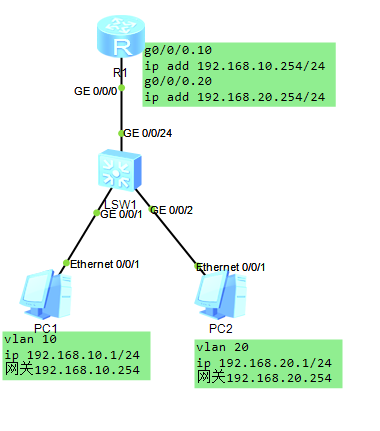

1.拓扑图
链接：https://pan.baidu.com/s/1FIGratX3UanK-bmZ1D3-fw
提取码：8888
eNSP
链接：https://pan.baidu.com/s/1wP0vHim4yqVV0bc0wmzhFw
提取码：8888
2.需求
a. PC1属于VLAN10；PC2属于VLAN20；图中的交换机仅支持二层交换功能；
b. 路由器通过配置以太网子接口分别与VLAN10及VLAN20对接，实现两个VLAN的路由互通；VLAN10用户的网关设置在Router的子接口GE0/0/0.10上，而VLAN20用户的网关则设置在Router的子接口GE0/0/0.20上。
c.最终要求PC1及PC2能够相互ping通。
3.SW1的配置
[SW1]display current-configuration
sysname SW1
vlan batch 10 20
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20
interface GigabitEthernet0/0/24
port link-type trunk
port trunk allow-pass vlan 10 20
return
4.Router的配置
[Router]display current-configuration
sysname Router
interface GigabitEthernet0/0/0
interface GigabitEthernet0/0/0.10
dot1q termination vid 10
ip address 192.168.10.254 255.255.255.0
arp broadcast enable
interface GigabitEthernet0/0/0.20
dot1q termination vid 20
ip address 192.168.20.254 255.255.255.0
arp broadcast enable
return

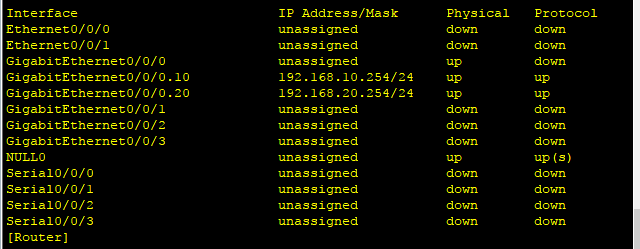

5.查看一下Router的接口IP信息

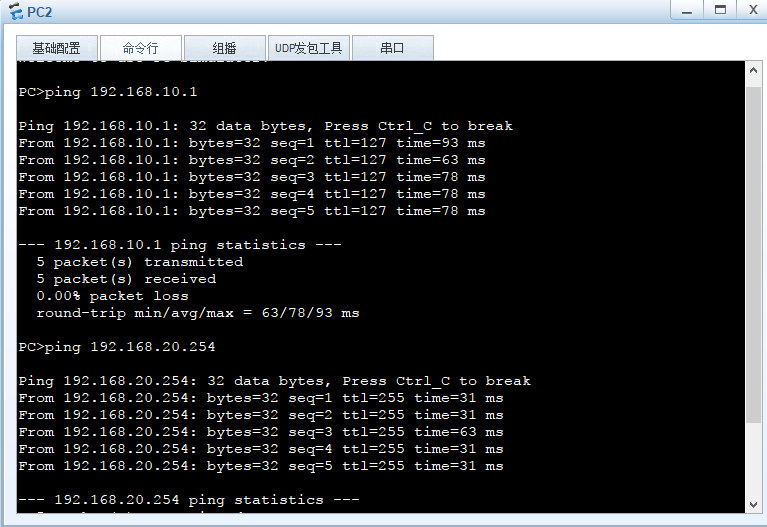

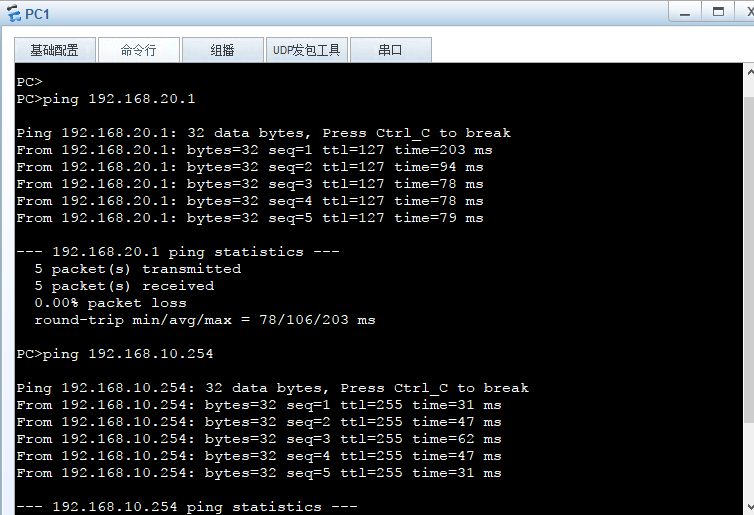

6.PC1和PC2能互访
