Flink 从0 到 1 学习—— 第 十一 章 Flink的复杂事件处理机制CEP

其他 2021-03-04 10:22:03 阅读次数: 0

文章目录

1. CEP概念

CEP 是 Complex Event Processing 三个单词的缩写，表示复杂事件处理，是一种基于流处理的技术，CEP 是 Flink 专门为我们提供的一个基于复杂事件监测处理的库，CEP通过一个或多个由简单事件构成的事件流通过一定的规则匹配，然后输出用户想得到的数据，满足规则的复杂事件。

CEP复杂事件处理主要应用于防范网络欺诈、设备故障检测、风险规避和智能营销等领域。Flink 基于 DataStrem API 提供了 FlinkCEP 组件栈，专门用于对复杂事件的处理，帮助用户从流式数据中发掘有价值的信息。

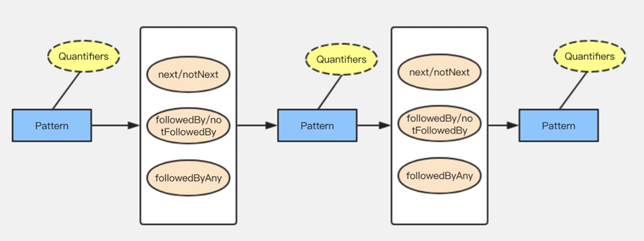

  • 例如下图，我们就可以通过CEP实现我们对复杂事件的匹配处理

在这里插入图片描述

2. CEP的主要特点

  • 目标：从有序的简单事件流中发现一些高阶特征

    • 输入：一个或多个由简单事件构成的事件流
    • 处理：识别简单事件之间的内在联系，多个符合一定规则的简单事件构成复杂事件
    • 输出：满足规则的复杂事件

    在这里插入图片描述

3. Pattern API

  • FlinkCEP 中提供了 Pattern API 用于对输入流数据的复杂事件规则定义，并从事件流中抽取事件结果。
  • 包含四个步骤

    1. 输入事件流的创建

    2. Pattern 的定义

    3. Pattern 应用在事件流上检测

    4. 选取结果

1.3.1 输入事件流的创建

//获取数据输入流
val input: DataStream[Event] = ...

1.3.2 Pattern的定义

  • 定义 Pattern 可以是单次执行模式，也可以是循环执行模式。单次执行模式一次只接受 一个事件，循环执行模式可以接收一个或者多个事件。通常情况下，可以通过指定循环次数将单次执行模式变为循环执行模式。每种模式能够将多个条件组合应用到同一事件之上，条件组合可以通过 where 方法进行叠加。

  • 每个 Pattern 都是通过 begin 方法定义的

    val start = Pattern.begin[Event]("start_pattern")

  • 下一步通过 Pattern.where()方法在 Pattern 上指定 Condition，只有当 Condition 满足之后，当前的 Pattern 才会接受事件

    start.where(_.getID == "9527")

1.3.2.1 设置循环次数

对于已经创建好的 Pattern，可以指定循环次数，形成循环执行的 Pattern

  • times：可以通过 times 指定固定的循环执行次数

    //指定循环触发4次
start.times(4);
//可以执行触发次数范围,让循环执行次数在该范围之内
start.times(2, 4);

  • optional：也可以通过 optional 关键字指定要么不触发，要么触发指定的次数

    start.times(4).optional()
start.times(2, 4).optional()

  • greedy：可以通过 greedy 将 Pattern 标记为贪婪模式，在 Pattern 匹配成功的前提下，会尽可能多次触发。

    //触发2、3、4次,尽可能重复执行
start.times(2, 4).greedy()
//触发0、2、3、4次,尽可能重复执行
start.times(2, 4).optional().greedy()

  • oneOrMore：可以通过 oneOrMore 方法指定触发一次或多次

    // 触发一次或者多次
start.oneOrMore()
//触发一次或者多次,尽可能重复执行
start.oneOrMore().greedy()
// 触发0次或者多次
start.oneOrMore().optional()
// 触发0次或者多次,尽可能重复执行
start.oneOrMore().optional().greedy()

  • timesOrMor：通过 timesOrMore 方法可以指定触发固定次数以上，例如执行两次以上

    // 触发两次或者多次
start.timesOrMore(2);
// 触发两次或者多次,尽可能重复执行
start.timesOrMore(2).greedy()
// 不触发或者触发两次以上,尽可能重执行
start.timesOrMore(2).optional().greedy()

1.3.2.2 定义条件

每个模式都需要指定触发条件，作为事件进入到该模式是否接受的判断依据，当事件中的数值满足了条件时，便进行下一步操作。在 FlinkCFP 中通过 pattern.where()、 pattern.or()及pattern.until()方法来为 Pattern 指定条件，且 Pattern 条件有 Simple Conditions 及Combining Conditions 等类型

  • Simple Conditions（简单条件）

    其主要根据事件中的字段信息进行判断，决定是否接受该事件。

    // 把ID为9527的事件挑选出来
start.where(_.getID == "9527")

  • Combining Conditions（组合条件）

    是将简单条件进行合并，通常情况下也可以使用 where 方法进行条件的组合，默认每个条件通过 AND 逻辑相连。如果需要使用 OR 逻辑，直接使用 or 方法连接条件即可

    // 把ID为9527或者年龄大于30的事件挑选出来
val start = Pattern.begin[Event]("start_pattern")
				 .where(_.callType=="success").or(_.age >30)

  • Stop condition （终止条件）

    如果程序中使用了 oneOrMore 或者 oneOrMore().optional()方法，还可以指定停止条件，否则模式中的规则会一直循环下去，如下终止条件通过 until()方法指定

    start.oneOrMore.until(_.getID == "123")

1.3.2.3 模式序列

将相互独立的模式进行组合然后形成模式序列。模式序列基本的编写方式和独立模式一 致，各个模式之间通过邻近条件进行连接即可，其中有严格邻近、宽松邻近、非确定宽松邻近三种邻近连接条件。

  • 严格邻近

    严格邻近条件中，需要所有的事件都按照顺序满足模式条件，不允许忽略任意不满足的模式

    next()

    //示例
begin("first").where(_.name='a').next("second").where(.name='b')
//当且仅当数据为a,b时，模式才会被命中。如果数据为a,c,b，由于a的后面跟了c，所以a会被直接丢弃，模式不会命中。

  • 宽松邻近

    在宽松邻近条件下，会忽略没有成功匹配模式条件，并不会像严格邻近要求得那么高，可以简单理解为 OR 的逻辑关系

    followedBy()

    //示例
begin("first").where(_.name='a').followedBy("second").where(.name='b')
//当且仅当数据为a,b或者为a,c,b，，模式均被命中，中间的c会被忽略掉。

  • 非确定宽松邻近

    和宽松邻近条件相比，非确定宽松邻近条件指在模式匹配过程中可以忽略已经匹配的条件

    followedByAny()

    //示例
begin("first").where(_.name='a').followedByAny("second").where(.name='b')
//当且仅当数据为a,c,b,b时，对于followedBy模式而言命中的为{a,b}，
//对于followedByAny而言会有两次命中{a,b},{a,b}

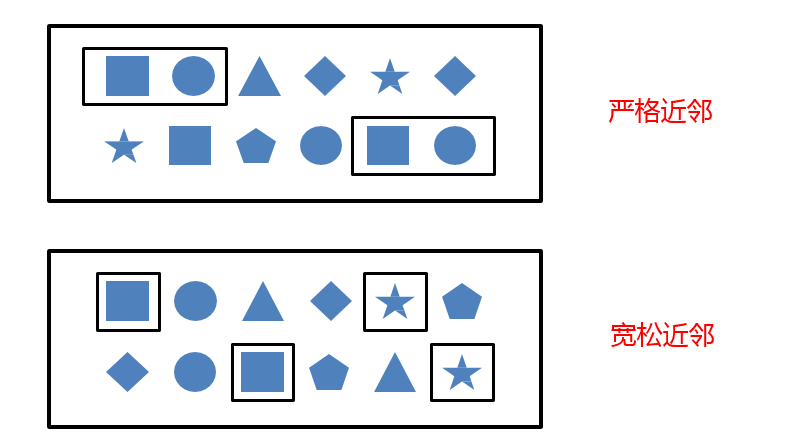

    在这里插入图片描述

  • 除以上模式序列外，还可以定义“不希望出现某种近邻关系”

    • notNext()
      • 不想让某个事件严格紧邻前一个事件发生
    • notFollowedBy()
      • 不想让某个事件在两个事件之间发生

  • 注意

    1、所有模式序列必须以 .begin() 开始

    2、模式序列不能以 .notFollowedBy() 结束

    3、“not” 类型的模式不能和optional关键字同时使用

    4、此外，还可以为模式指定时间约束，用来要求在多长时间内匹配有效

    //指定模式在10秒内有效
pattern.within(Time.seconds(10))

1.3.3 Pattern检测

  • 调用CEP.pattern()方法，给定输入流和模式，就能得到一个PatternStream

    //Pattern检测
val patternStream = CEP.pattern[Event](dataStream,pattern)

1.3.4 选取结果

  • 得到 PatternStream 类型的数据集后，接下来数据获取都基于 PatternStream 进行。该数据集中包含了所有的匹配事件。目前在 FlinkCEP 中提供 select 和 flatSelect 两种方法从 PatternStream 提取事件结果。

  • 1、通过 Select Funciton 抽取正常事件

    可以通过在 PatternStream 的 Select 方法中传入自定义 Select Funciton 完成对匹配 事件的转换与输出。其中 Select Funciton 的输入参数为 Map[String, Iterable[IN]]，Map 中的 key 为模式序列中的 Pattern 名称，Value 为对应 Pattern 所接受的事件集合，格式为输入事件的数据类型。

    def selectFunction(pattern : Map[String, Iterable[IN]]): OUT = {


    //获取pattern中的start
     Event val startEvent = pattern.get("start_pattern").get.next
    //获取Pattern中middle
    Event val middleEvent = pattern.get("middle").get.next
    //返回结果
    OUT(startEvent, middleEvent)

}

  • 2、通过 Flat Select Funciton 抽取正常事件

    Flat Select Funciton 和 Select Function 相似，不过 Flat Select Funciton 在每次调用可以返回任意数量的结果。因为 Flat Select Funciton 使用 Collector 作为返回结果的容器，可以将需要输出的事件都放置在 Collector 中返回。

    def flatSelectFunction(pattern : Map[String, Iterable[IN]]),collector:Collector[OUT] = {


    //获取pattern中的start
     Event val startEvent = pattern.get("start_pattern").get.next
    //获取Pattern中middle
    Event val middleEvent = pattern.get("middle").get.next
    //并根据startEvent的Value数量进行返回
    for (i <- 0 to startEvent.getValue) {


        collector.collect(OUT(startEvent, middleEvent)) }
	}
}

  • 3、通过 Select Funciton 抽取超时事件

    如果模式中有 within(time)，那么就很有可能有超时的数据存在，通过 PatternStream，Select 方法分别获取超时事件和正常事件。首先需要创建 OutputTag 来标记超时事件，然后在 PatternStream.select 方法中使用 OutputTag，就可以将超时事件从 PatternStream中抽取出来。

    // 通过CEP.pattern方法创建PatternStream
val patternStream: PatternStream[Event] = CEP.pattern(input, pattern)

//创建OutputTag,并命名为timeout-output
val timeoutTag = OutputTag[String]("timeout-output")

//调用PatternStream select()并指定timeoutTag
val result: SingleOutputStreamOperator[NormalEvent] = patternStream.select(timeoutTag){


//超时事件获取
(pattern: Map[String, Iterable[Event]], timestamp: Long) =>
	TimeoutEvent() //返回异常事件
 }
 {


 //正常事件获取
 pattern: Map[String, Iterable[Event]] =>
 	NormalEvent()//返回正常事件
 }
 //调用getSideOutput方法,并指定timeoutTag将超时事件输出
 val timeoutResult: DataStream[TimeoutEvent] = result.getSideOutput(timeoutTag)

4. CEP编程开发案例实战——银行APP 登录异常检测

  • 描述

    • 在我们操作某些银行APP的时候，经常会发现，如果上一个操作与下一个操作IP变换了（例如上一个操作使用的流量操作，下一个操作我连接上了wifi去操作，IP就会变换），那么APP就要求我们重新进行登录，避免由于IP变换产生的风险操作

  • 需求

    • 用户上一个操作与下一个操作IP变换报警

  • 数据格式如下

    • 从socket当中输入数据源
    192.168.52.100,zhubajie,https://icbc.com.cn/login.html,2020-02-12 12:23:45
192.168.54.172,tangseng,https://icbc.com.cn/login.html,2020-02-12 12:23:46
192.168.145.77,sunwukong,https://icbc.com.cn/login.html,2020-02-12 12:23:47
192.168.52.100,zhubajie,https://icbc.com.cn/transfer.html,2020-02-12 12:23:47
192.168.54.172,tangseng,https://icbc.com.cn/transfer.html,2020-02-12 12:23:48
192.168.145.77,sunwukong,https://icbc.com.cn/transfer.html,2020-02-12 12:23:49
192.168.145.77,sunwukong,https://icbc.com.cn/save.html,2020-02-12 12:23:52
192.168.52.100,zhubajie,https://icbc.com.cn/save.html,2020-02-12 12:23:53
192.168.54.172,tangseng,https://icbc.com.cn/save.html,2020-02-12 12:23:54
192.168.54.172,tangseng,https://icbc.com.cn/buy.html,2020-02-12 12:23:57
192.168.145.77,sunwukong,https://icbc.com.cn/buy.html,2020-02-12 12:23:58
192.168.52.100,zhubajie,https://icbc.com.cn/buy.html,2020-02-12 12:23:59
192.168.44.110,zhubajie,https://icbc.com.cn/pay.html,2020-02-12 12:24:03
192.168.38.135,tangseng,https://icbc.com.cn/pay.html,2020-02-12 12:24:04
192.168.89.189,sunwukong,https://icbc.com.cn/pay.html,2020-02-12 12:24:05
192.168.44.110,zhubajie,https://icbc.com.cn/login.html,2020-02-12 12:24:04
192.168.38.135,tangseng,https://icbc.com.cn/login.html,2020-02-12 12:24:08
192.168.89.189,sunwukong,https://icbc.com.cn/login.html,2020-02-12 12:24:07
192.168.38.135,tangseng,https://icbc.com.cn/pay.html,2020-02-12 12:24:10
192.168.44.110,zhubajie,https://icbc.com.cn/pay.html,2020-02-12 12:24:06
192.168.89.189,sunwukong,https://icbc.com.cn/pay.html,2020-02-12 12:24:09
192.168.38.135,tangseng,https://icbc.com.cn/pay.html,2020-02-12 12:24:13
192.168.44.110,zhubajie,https://icbc.com.cn/pay.html,2020-02-12 12:24:12
192.168.89.189,sunwukong,https://icbc.com.cn/pay.html,2020-02-12 12:24:15
    • 整理之后的格式如下：
    192.168.145.77,sunwukong,https://icbc.com.cn/login.html,2020-02-12 12:23:47
192.168.145.77,sunwukong,https://icbc.com.cn/transfer.html,2020-02-12 12:23:49
192.168.145.77,sunwukong,https://icbc.com.cn/save.html,2020-02-12 12:23:52
192.168.145.77,sunwukong,https://icbc.com.cn/buy.html,2020-02-12 12:23:58
192.168.89.189,sunwukong,https://icbc.com.cn/pay.html,2020-02-12 12:24:05
192.168.89.189,sunwukong,https://icbc.com.cn/login.html,2020-02-12 12:24:07
192.168.89.189,sunwukong,https://icbc.com.cn/pay.html,2020-02-12 12:24:09
192.168.89.189,sunwukong,https://icbc.com.cn/pay.html,2020-02-12 12:24:15

192.168.52.100,zhubajie,https://icbc.com.cn/login.html,2020-02-12 12:23:45
192.168.52.100,zhubajie,https://icbc.com.cn/transfer.html,2020-02-12 12:23:47
192.168.52.100,zhubajie,https://icbc.com.cn/save.html,2020-02-12 12:23:53
192.168.52.100,zhubajie,https://icbc.com.cn/buy.html,2020-02-12 12:23:59
192.168.44.110,zhubajie,https://icbc.com.cn/pay.html,2020-02-12 12:24:03
192.168.44.110,zhubajie,https://icbc.com.cn/login.html,2020-02-12 12:24:04
192.168.44.110,zhubajie,https://icbc.com.cn/pay.html,2020-02-12 12:24:06
192.168.44.110,zhubajie,https://icbc.com.cn/pay.html,2020-02-12 12:24:12

192.168.54.172,tangseng,https://icbc.com.cn/login.html,2020-02-12 12:23:46
192.168.54.172,tangseng,https://icbc.com.cn/transfer.html,2020-02-12 12:23:48
192.168.54.172,tangseng,https://icbc.com.cn/save.html,2020-02-12 12:23:54
192.168.54.172,tangseng,https://icbc.com.cn/buy.html,2020-02-12 12:23:57
192.168.38.135,tangseng,https://icbc.com.cn/pay.html,2020-02-12 12:24:04
192.168.38.135,tangseng,https://icbc.com.cn/login.html,2020-02-12 12:24:08
192.168.38.135,tangseng,https://icbc.com.cn/pay.html,2020-02-12 12:24:10
192.168.38.135,tangseng,https://icbc.com.cn/pay.html,2020-02-12 12:24:13

4.1 使用State编程实现

  • 代码开发

    package com.flink.cep

import java.util
import java.util.Collections

import org.apache.flink.api.common.state.{

      ListState, ListStateDescriptor}
import org.apache.flink.configuration.Configuration
import org.apache.flink.streaming.api.functions.KeyedProcessFunction
import org.apache.flink.streaming.api.scala.{

      DataStream, StreamExecutionEnvironment}
import org.apache.flink.util.Collector

/**
  * 使用state编程进行代码实现进行ip检测
  */

case class UserLogin(ip:String,username:String,operateUrl:String,time:String)

object CheckIPChangeWithState {



  def main(args: Array[String]): Unit = {



    val environment: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
    import org.apache.flink.api.scala._

    //todo:1、接受socket数据源
    val sourceStream: DataStream[String] = environment.socketTextStream("node01",9999)

    //todo:2、数据处理
    sourceStream.map(x =>{


      val strings: Array[String] = x.split(",")
      (strings(1),UserLogin(strings(0),strings(1),strings(2),strings(3)))
    } ).keyBy(x => x._1)
      .process(new LoginCheckProcessFunction)
      .print()
    environment.execute("checkIpChange")


  }
}
//自定义KeyedProcessFunction类
class LoginCheckProcessFunction extends KeyedProcessFunction[String,(String,UserLogin),(String,UserLogin)]{



   //定义ListState
   var listState:ListState[UserLogin]=_

  override def open(parameters: Configuration): Unit = {


    listState = getRuntimeContext.getListState(new ListStateDescriptor[UserLogin]("changeIp",classOf[UserLogin]))

  }

  //解析用户访问信息
  override def processElement(value: (String, UserLogin), ctx: KeyedProcessFunction[String, (String, UserLogin), (String, UserLogin)]#Context, out: Collector[(String, UserLogin)]): Unit = {


    val logins = new util.ArrayList[UserLogin]()

    //添加到list集合
     listState.add(value._2)

    import scala.collection.JavaConverters._
    val toList: List[UserLogin] = listState.get().asScala.toList
     //排序
    val sortList: List[UserLogin] = toList.sortBy(_.time)

    if(sortList.size ==2){


      val first: UserLogin = sortList(0)
      val second: UserLogin = sortList(1)

      if(!first.ip.equals(second.ip)){


        println("小伙子你的IP变了，赶紧回去重新登录一下")
      }
      //移除第一个ip，保留第二个ip
      logins.removeAll(Collections.EMPTY_LIST)
      logins.add(second)
      listState.update(logins)
    }

     out.collect(value)

  }

}

4.2 使用CEP编程实现

  • 导入cep依赖

    <dependency>
    <groupId>org.apache.flink</groupId>
    <artifactId>flink-cep-scala_2.12</artifactId>
    <version>1.10.2</version>
</dependency>

  • 代码开发

    package com.flink.cep

import java.util

import org.apache.flink.cep.PatternSelectFunction
import org.apache.flink.cep.pattern.conditions.IterativeCondition
import org.apache.flink.cep.scala.{

      CEP, PatternStream}
import org.apache.flink.cep.scala.pattern.Pattern
import org.apache.flink.streaming.api.scala.{

      DataStream, KeyedStream, StreamExecutionEnvironment}
import org.apache.flink.streaming.api.windowing.time.Time

import scala.collection.mutable

/**
  *使用 CEP 编程进行代码实现进行ip检测
  */

case class UserLoginInfo(ip:String,username:String,operateUrl:String,time:String)
object CheckIPChangeWithCEP {



  def main(args: Array[String]): Unit = {


    val environment: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
    import org.apache.flink.api.scala._

    //todo:1、接受socket数据源
    val sourceStream: DataStream[String] = environment.socketTextStream("hadoop102",9999)

    //todo:2、数据处理
    val keyedStream: KeyedStream[(String, UserLoginInfo), String] = sourceStream.map(x => {


                       val strings: Array[String] = x.split(",")
                      (strings(1), UserLoginInfo(strings(0), strings(1), strings(2), strings(3)))
            }).keyBy(_._1)


   //todo:3、定义Pattern,指定相关条件和模型序列
    val pattern: Pattern[(String, UserLoginInfo), (String, UserLoginInfo)] = Pattern.begin[(String, UserLoginInfo)]("start")
          .where(x => x._2.username != null)
          .next("second")
          .where(new IterativeCondition[(String, UserLoginInfo)] {


            override def filter(value: (String, UserLoginInfo), context: IterativeCondition.Context[(String, UserLoginInfo)]): Boolean = {


              var flag: Boolean = false
              //获取满足前面条件的数据
              val firstValues: util.Iterator[(String, UserLoginInfo)] = context.getEventsForPattern("start").iterator()
              //遍历
              while (firstValues.hasNext) {


                val tuple: (String, UserLoginInfo) = firstValues.next()
                //ip不相同
                if (!tuple._2.ip.equals(value._2.ip)) {


                  flag = true
                }
              }

              flag
            }
          })
        //可以指定模式在一段时间内有效
      .within(Time.seconds(120))

    //todo:4、模式检测，将模式应用到流中
     val patternStream: PatternStream[(String, UserLoginInfo)] = CEP.pattern(keyedStream,pattern)


    //todo: 5、选取结果
     patternStream.select(new MyPatternSelectFunction).print()


    //todo: 6、开启计算
    environment.execute()

  }

}

//自定义PatternSelectFunction类
class MyPatternSelectFunction extends PatternSelectFunction[(String,UserLoginInfo),(String,UserLoginInfo)]{


  override def select(map: util.Map[String, util.List[(String, UserLoginInfo)]]): (String, UserLoginInfo) = {


        // 获取Pattern名称为start的事件
         val startIterator= map.get("start").iterator()

         if(startIterator.hasNext){


            println("满足start模式中的数据："+startIterator.next())
         }


        //获取Pattern名称为second的事件
         val secondIterator = map.get("second").iterator()


        var tuple:(String,UserLoginInfo)=null

        if(secondIterator.hasNext){


            tuple=secondIterator.next()
            println("满足second模式中的数据："+ tuple)
        }

    tuple
  }
}

5. Flink CEP综合案例实战——传感器温度检测

  • 场景介绍

    • 现在工厂当中有大量的传感设备，用于检测机器当中的各种指标数据，例如温度，湿度，气压等，并实时上报数据到数据中心，现在需要检测，某一个传感器上报的温度数据是否发生异常。

  • 异常的定义

    • 三分钟时间内，出现三次及以上的温度高于40度就算作是异常温度，进行报警输出

  • 收集数据如下：

    传感器设备mac地址，检测机器mac地址，温度，湿度，气压，数据产生时间

00-34-5E-5F-89-A4,00-01-6C-06-A6-29,38,0.52,1.1,2020-03-02 12:20:32
00-34-5E-5F-89-A4,00-01-6C-06-A6-29,47,0.48,1.1,2020-03-02 12:20:35
00-34-5E-5F-89-A4,00-01-6C-06-A6-29,50,0.48,1.1,2020-03-02 12:20:38
00-34-5E-5F-89-A4,00-01-6C-06-A6-29,48,0.48,1.1,2020-03-02 12:20:39
00-34-5E-5F-89-A4,00-01-6C-06-A6-29,52,0.48,1.1,2020-03-02 12:20:41
00-34-5E-5F-89-A4,00-01-6C-06-A6-29,53,0.48,1.1,2020-03-02 12:20:43
00-34-5E-5F-89-A4,00-01-6C-06-A6-29,55,0.48,1.1,2020-03-02 12:20:45

  • 代码开发实现：

package com.flink.cep


import java.util

import org.apache.commons.lang3.time.FastDateFormat
import org.apache.flink.cep.PatternSelectFunction
import org.apache.flink.cep.scala.pattern.Pattern
import org.apache.flink.cep.scala.{

    CEP, PatternStream}
import org.apache.flink.streaming.api.TimeCharacteristic
import org.apache.flink.streaming.api.scala.{

    DataStream, KeyedStream, StreamExecutionEnvironment}
import org.apache.flink.streaming.api.windowing.time.Time

//定义温度信息pojo
case class DeviceDetail(sensorMac:String,deviceMac:String,temperature:String,dampness:String,pressure:String,date:String)

//报警的设备信息样例类
//传感器设备mac地址，检测机器mac地址，温度
case class AlarmDevice(sensorMac:String,deviceMac:String,temperature:String)

/**
  * 基于FlinkCEP的设备温度检测
  */
object FlinkTempeatureCEP {



  private val format: FastDateFormat = FastDateFormat.getInstance("yyyy-MM-dd HH:mm:ss")
  def main(args: Array[String]): Unit = {


    val environment: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
    //指定时间类型
    environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
    environment.setParallelism(1)
    import org.apache.flink.api.scala._

    //接受数据
    val sourceStream: DataStream[String] = environment.socketTextStream("hadoop102",9999)

    val deviceStream: KeyedStream[DeviceDetail, String] = sourceStream.map(x => {


        val strings: Array[String] = x.split(",")
        DeviceDetail(strings(0), strings(1), strings(2), strings(3), strings(4), strings(5))
    }).assignAscendingTimestamps(x =>{

    format.parse(x.date).getTime})
      .keyBy(x => x.sensorMac)


     //todo:定义Pattern,指定相关条件和模型序列
    val pattern: Pattern[DeviceDetail, DeviceDetail] = Pattern.begin[DeviceDetail]("start")
                   .where(x =>x.temperature.toInt >= 40)                                               .followedByAny("follow")
                    .where(x =>x.temperature.toInt >= 40)                                             .followedByAny("follow")
                    .where(x =>x.temperature.toInt >= 40)                                             .within(Time.minutes(3))

    //todo:模式检测，将模式应用到流中
    val patternResult: PatternStream[DeviceDetail] = CEP.pattern(deviceStream,pattern)

    //todo:选取结果
    patternResult.select(new MyPatternResultFunction).print()

    //todo: 启动
    environment.execute("startTempeature")

  }
}

//自定义PatternSelectFunction
class MyPatternResultFunction extends PatternSelectFunction[DeviceDetail,AlarmDevice]{


  override def select(pattern: util.Map[String, util.List[DeviceDetail]]): AlarmDevice = {


    val startDetails: util.List[DeviceDetail] = pattern.get("start")
    val followDetails: util.List[DeviceDetail] = pattern.get("follow")
    val thirdDetails: util.List[DeviceDetail] = pattern.get("third")

   val startResult: DeviceDetail = startDetails.iterator().next()
    val followResult: DeviceDetail = followDetails.iterator().next()
    val thirdResult: DeviceDetail = thirdDetails.iterator().next()

    println("第一条数据: "+startResult)
    println("第二条数据: "+followResult)
    println("第三条数据: "+thirdResult)

    AlarmDevice(thirdResult.sensorMac,thirdResult.deviceMac,thirdResult.temperature)
  }
}

6. Flink CEP综合案例实战——监控订单状态

  • 场景介绍

    • 在我们的电商系统当中，经常会发现有些订单下单之后没有支付，就会有一个倒计时的时间值，提示你在15分钟之内完成支付，如果没有完成支付，那么该订单就会被取消，主要是因为拍下订单就会减库存，但是如果一直没有支付，那么就会造成库存没有了，别人购买的时候买不到，然后别人一直不支付，就会产生有些人买不到，有些人买到了不付款，最后导致商家一件产品都卖不出去

  • 需求

    • 创建订单之后15分钟之内一定要付款，否则就取消订单

  • 订单数据格式如下类型字段说明

    • 订单编号

    • 订单状态

      • 1.创建订单,等待支付
      • 2.支付订单完成
      • 3.取消订单，申请退款
      • 4.已发货
      • 5.确认收货，已经完成

    • 订单创建时间

    • 订单金额

      20160728001511050311389390,1,2016-07-28 00:15:11,295
20160801000227050311955990,1,2016-07-28 00:16:12,165
20160728001511050311389390,2,2016-07-28 00:18:11,295
20160801000227050311955990,2,2016-07-28 00:18:12,165
20160728001511050311389390,3,2016-07-29 08:06:11,295
20160801000227050311955990,4,2016-07-29 12:21:12,165
20160804114043050311618457,1,2016-07-30 00:16:15,132
20160801000227050311955990,5,2016-07-30 18:13:24,165

  • 规则，出现 1 创建订单标识之后，紧接着需要在15分钟之内出现 2 支付订单操作，中间允许有其他操作

  • 代码开发实现

package com.flink.cep

import java.util

import org.apache.commons.lang3.time.FastDateFormat
import org.apache.flink.cep.{

    PatternSelectFunction, PatternTimeoutFunction}
import org.apache.flink.cep.scala.{

    CEP, PatternStream, pattern}
import org.apache.flink.cep.scala.pattern.Pattern
import org.apache.flink.streaming.api.TimeCharacteristic
import org.apache.flink.streaming.api.functions.timestamps.BoundedOutOfOrdernessTimestampExtractor
import org.apache.flink.streaming.api.scala.{

    DataStream, KeyedStream, OutputTag, StreamExecutionEnvironment}
import org.apache.flink.streaming.api.windowing.time.Time


/**
  *  订单下单未支付检测
  */

case class OrderDetail(orderId:String,status:String,orderCreateTime:String,price :Double)

object OrderTimeOutCheckCEP {



  private val format: FastDateFormat = FastDateFormat.getInstance("yyy-MM-dd HH:mm:ss")

  def main(args: Array[String]): Unit = {



    val environment: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
    environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
    environment.setParallelism(1)
    import org.apache.flink.api.scala._
    val sourceStream: DataStream[String] = environment.socketTextStream("node01",9999)

    val keyedStream: KeyedStream[OrderDetail, String] = sourceStream.map(x => {


      val strings: Array[String] = x.split(",")
      OrderDetail(strings(0), strings(1), strings(2), strings(3).toDouble)

    }).assignTimestampsAndWatermarks(new BoundedOutOfOrdernessTimestampExtractor[OrderDetail](Time.seconds(5)){


      override def extractTimestamp(element: OrderDetail): Long = {


        format.parse(element.orderCreateTime).getTime
      }
    }).keyBy(x => x.orderId)

     //定义Pattern模式，指定条件
    val pattern: Pattern[OrderDetail, OrderDetail] = Pattern.begin[OrderDetail]("start")
                                                            .where(order => order.status.equals("1"))
                                                            .followedBy("second")
                                                            .where(x => x.status.equals("2"))
                                                            .within(Time.minutes(15))


    // 4. 调用select方法，提取事件序列，超时的事件要做报警提示
    val orderTimeoutOutputTag = new OutputTag[OrderDetail]("orderTimeout")

    val patternStream: PatternStream[OrderDetail] = CEP.pattern(keyedStream,pattern)
    val selectResultStream: DataStream[OrderDetail] = patternStream
            .select(orderTimeoutOutputTag, new OrderTimeoutPatternFunction, new OrderPatternFunction)

     selectResultStream.print()

    //打印侧输出流数据 过了15分钟还没支付的数据
    selectResultStream.getSideOutput(orderTimeoutOutputTag).print()
    environment.execute()
  }
}

//订单超时检测
class OrderTimeoutPatternFunction extends PatternTimeoutFunction[OrderDetail,OrderDetail]{



  override def timeout(pattern: util.Map[String, util.List[OrderDetail]], l: Long): OrderDetail = {


    val detail: OrderDetail = pattern.get("start").iterator().next()
        println("超时订单号为" + detail)
        detail
  }
}


class OrderPatternFunction extends PatternSelectFunction[OrderDetail,OrderDetail] {


  override def select(pattern: util.Map[String, util.List[OrderDetail]]): OrderDetail = {


        val detail: OrderDetail = pattern.get("second").iterator().next()
        println("支付成功的订单为" + detail)
        detail
  }
}

猜你喜欢

转载自blog.csdn.net/dwjf321/article/details/109829672
今日推荐
周排行
3.5星|津巴多《时间的悖论》：未来导向的人更有可能取得个人的成功，但帮助他人的可能性更小
k8s无脑系列（二）-DNS服务搭建和访问
leetcode 26 从排序数组中删除重复项
Python Web 框架：Django、Flask 与 Tornado
中科院计算所研究员陈益强：越来越'聪明'的智能硬件
dotNET面试（二）
数据备份 恢复
vue 路由知识点梳理及应用场景整理
ajax局部刷新流程
分段、分页&&内存碎片、外存碎片
每日归档
更多
2025-03-22(0)
2025-03-21(0)
2025-03-20(0)
2025-03-19(0)
2025-03-18(0)
2025-03-17(0)
2025-03-16(0)
2025-03-15(0)
2025-03-14(0)
2025-03-13(0)

代码天地 © 2018 codetd.com

境外服务器   最新电视剧2022
