1、前言
通常在选用连接器时,主要关注其频率范围、阻抗、耐压值、驻波比、尺寸大小等,因此不同的连接器有着不同的属性适用于不同场景,现记录一下常用RF连接器。
1.1、SMA
SMA接口有两种形式,分别如下所示,常规SMA“外螺纹+插孔”,“内螺纹+插针”,RP_SMA则相反,“外螺纹+针”,“内螺纹+孔”。
一种是RF JACK也叫SMA_J即“外螺纹+插孔”,如下图所示:

一种是RF PLUG也叫SMA_K即“外螺纹+插孔”,如下图所示:

常规的SMA频率通常能做到DC-18GHz,更精密的SMA可以做到DC-27GHz,阻抗有50R、75R两种,一般耐压500 Vrms,外径1.24内径4.13mm左右,SMA的优势是使用频率高,尺寸小,连接稳定,SMA被广泛应用于微波领域。
1.2、 2.92连接器
2.92mm即外导体内径为2,92mm,这系列射频同轴连接器又称K型连接器、SMK连接器,工作频率最高可达46GHz,覆盖了整个8mm频段。2.92mm连接器可兼容SMA、3.5mm连接器。

阻抗有50R、75R两种,一般耐压750 Vrms
1.3、2.4连接器
相比较2.92mm同轴连接器只是外导体内径不同,由于外导体内径更小了,支持的频率就更大了,因此2.4mm连接器工作频率DC-50GHz。

1.4、SMB
SMB接口有两种形式,分别如下所示,相较SMA“螺纹式”,SMB是‘’推入式接口,而且尺寸较SMA小些


常规的SMB频率通常能做到DC-4GHz,阻抗有50R、75R两种,一般耐压500 Vrms,SMB是应市场对接头快速插拔的需求而开发的,外导体弹片的中心定位功能及重叠绝缘子使SMB具有容易摁扣及能在振动环境下保持较好性能的特点, 它具有体积小、插拔方便、抗振性好、占用空间小等优点,广泛应用于工作频率在0~4GHz的通信设备、仪器仪表和导航系统, 应用在PCB板间及PCB板内RF或数字信号的连接。
1.5、SMP
SMP接口有两种形式,分别如下所示,与MMCX连接器相同比例的超小型接口,可以在高达40G频率范围内工作,提供推入并咬合的对插结合方式。


常规的SMA频率通常能做到DC-40GHz,阻抗有50R、75R两种,耐压335 Vrms,具有结构小巧实用频率高,连接快速抗震性强,适用于高密度盲插合。
1.6、 MMCX
是比MCX更小的微型连接器,特性阻抗有50R、75R两种,具有体积小、重量轻、连接方便可靠等特点。连接器公母头如下所示:


1.7、BNC
BNC卡扣式连接的射频同轴连接器,阻抗特性分为50R、75R两种,最高工作频率DC-12GHz,可以达到比较好的电压驻波比,超出了 8K 高速高清晰度电视 (HDTV)、高清视频和广播应用的串行数据传输的性能要求。

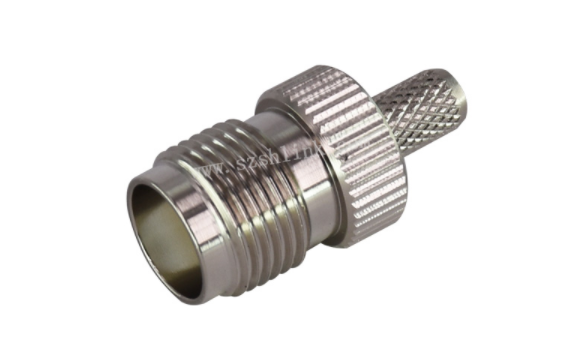

1.8、TNC
TNC 微型连接器可提供稳定的 50 欧姆阻抗,并可在直流或 11 GHz 交流电条件下工作,是要求严苛的高震动恶劣环境的理想选择。
