在Matlab R2019版本上分析simulink模型的BODE图、阶跃响应、单位脉冲响应

1.根据实际系统物理关系，搭建系统的simulink模型，注意，系统的输入端口和输出端口不能用实际的源，而要采用In1 block和Out1 block，可以命名输入输出的信号线。

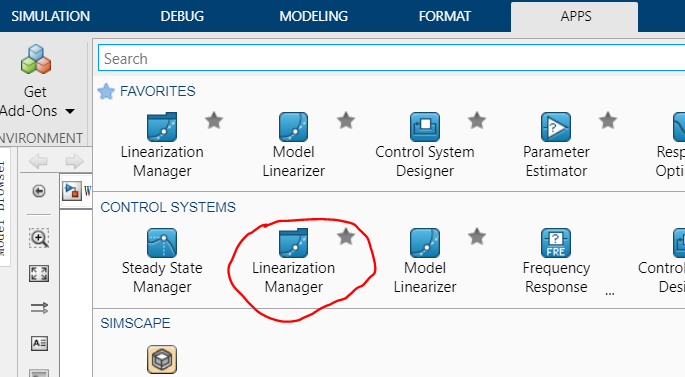

2.选择分析工具，在菜单栏中点击“APPS→Linearization Manager”，如下图所示：

3.然后在“LINEARIZATION”界面下，选择要分析的输入和输出信号。

工具栏界面

输入信号设置：

选中输入信号线，然后再点击“Input Perturbation”

输出信号设置：

选中输出信号线，然后再点击“Output Measurement”

4.响应分析，以BODE图为例：点击Model Linearizer，弹出工具框，然后选择“Bode”。

BODE图结果，图中标红处一般不需要改变，红勾处是输入输出信号

 5.在Bode图中的界面中，右击可以设置Bode图的属性。
