遇到的问题
在使用zynq芯片的spi接口时，可以使用PS侧的MIO实现SPI接口，也可以使用FPGA侧的EMIO实现SPI接口，但是在使用EMIO时发现SPI接口并不是我们通常理解的仅包括spi_clk ，spi_mosi，spi_miso，ss0/ss1/ss2(支持三个片选)这6根信号线，而是有14根信号线，那么该如何使用和连线呢，这是个棘手的问题，我们来梳理一下，前提是zypq作为主控，即SPI工作在主机模式。
SPI 信号定义说明

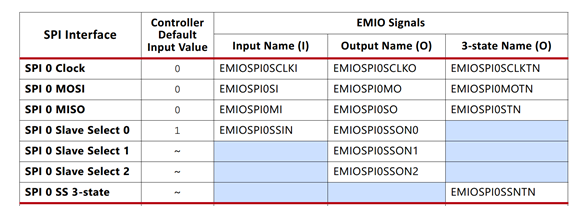

SPI信号定义如下表所示，个人理解由于某些信号需要工作在三态状态，并且考虑到主从两种模式因此需要有14根信号线。

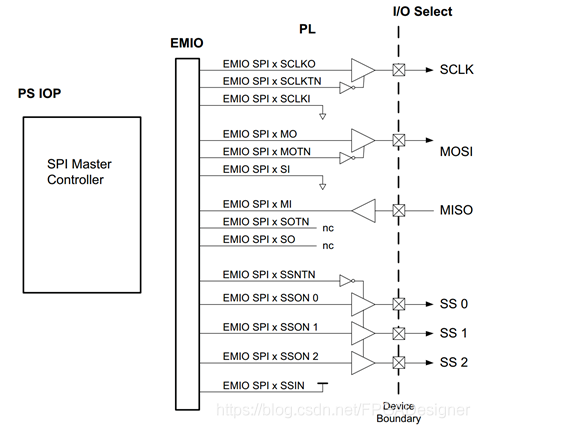

SPI 信号框图
下面是SPI信号框图，可以看出有14根信号，但是在实际工程中我们仍然不知道如何连接，⊙﹏⊙b汗，继续往下看。
SPI 实际工程
下面是我们在实际工程中SPI连接方式，以SPI0为例，将连接使用总结如下：
1、SPI0_SCLK_O直接连接到外部输出引脚，并且回环到SPI0_SCLK_I；而SPI_SCLK_T（输出使能）悬空未连接。个人理解通过将发送时钟环回，便于查看输出时钟是否正常。
2、SPI0_MOSI_O直接连接到外部输出引脚，并且回环到SPI0_MOSI_I；而SPI_MOSI_T（输出使能）悬空未连接。个人理解通过将发送数据环回，便于查看输出数据是否正常。
3、SPI0_MISO_I直接连接到外部输入引脚，SPI0_MISO_O和SPI_MISO_T（输出使能）悬空未连接。个人理解输入信号不需要环回了，因此SPI0_MISO_O未连接。
4、SPI0_SS_O直接连接到外部输出引脚，SPI0_SS_I接0。而SPI_SS_T（输出使能）悬空未连接。
