320企业级网络技术H3C第七次课授课讲义
温故知新：上节课主要内容属性HCL模拟器的基本操作；H3C交换技术中的基本配置与VLAN 、trunk的基础配置；
实现了两个目标：
1.不同vlan中的设备不可以直接通信（vlan具有隔离广播的作用）
2.不同设备相同vlan的通信（用了trunk技术）
本周今日任务：
1.不同vlan的通信技术（三层交换和单臂路由技术）
2.H3C交换机的端口聚合技术（与华为设备有区别）
*有时候我们觉得工作不好做的主要原因是技术储备和学习能力跟不上需求；（我们无法选择工作环境和内容）
部署实验环境：

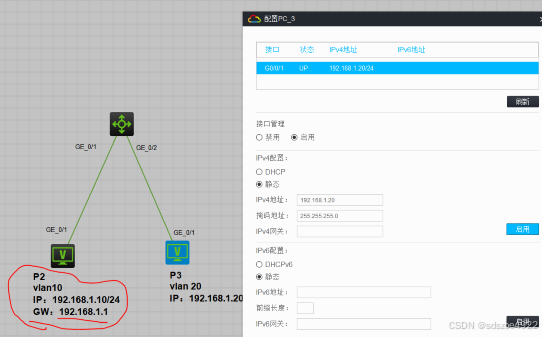

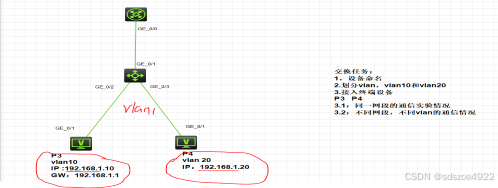

1.配置终端，两个终端设备P3和P4在同一网段且相同vlan中的通信情况。

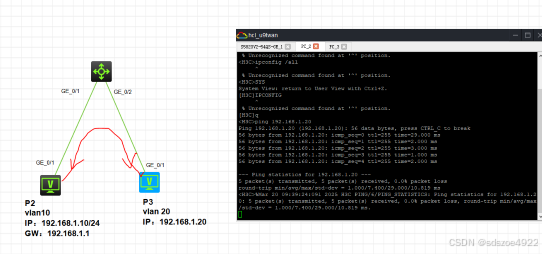

测试相同网段相同vlan的两个设备P2和P3可用正常通信
2.划分vlan，将P2—VLAN10 P3-VLAN 20

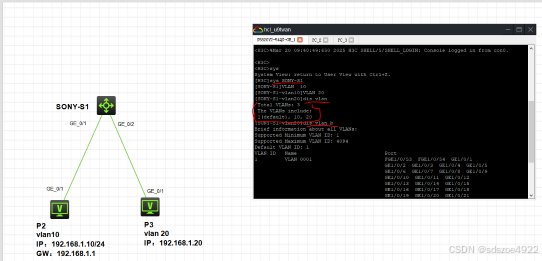

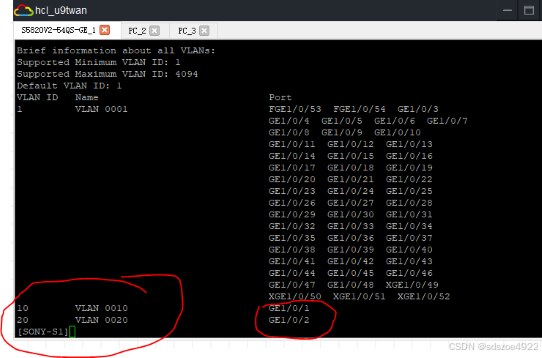

vlan划分之后使用dis vlan
dis vlan brief
添加端口进指定vlan
步骤：进入接口int g 1/0/1
把接口加如vlan：port access vlan 10

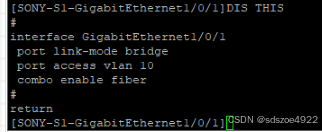

查看当前的情况：dis this
进行测试：相同vlan，相同网段是否可用通信
小结：vlan对广播具有隔离作用。所以相同网段，不同vlan的设备不能直接通信。
Q：如何解决不同vlan需要通信的应用场景？
目前网络设备中既然不能通信是实际情况，换掉网段，让网段也不相同。配置不同的网关。
解决思路：既然不能在同一网段直接通信，如果需要通信就要找网关。

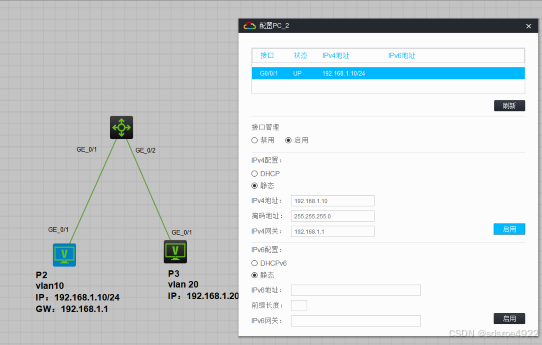

部署网关：

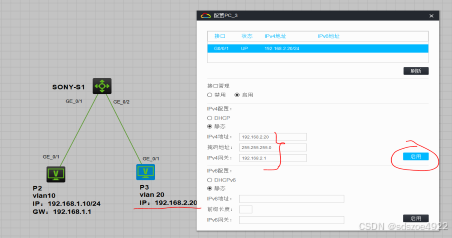

目前两个设备的网关分别是192.168.1.1 192.168.2.1.
接下来的任务就是利用网关，实现两个不同vlan中的终端的通信。
解决方案两种：

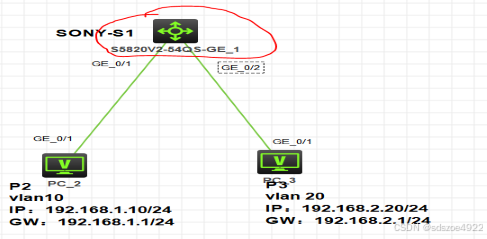

三层交换技术：
配置思路：先给交换机配置网关，再给对应的接口启用路由模式。
1.给vlan配置对应的网关

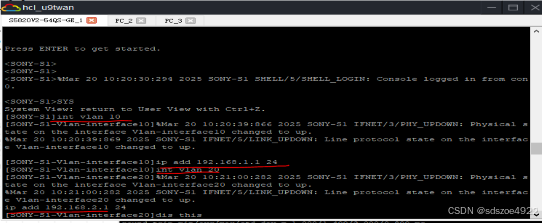

使用命令：int vlan 10
ip add 192.168.1.1 24
int vlan 20
ip ad 192.168.2.1 24

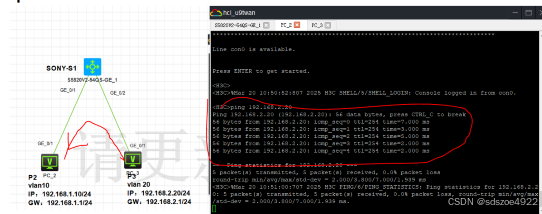

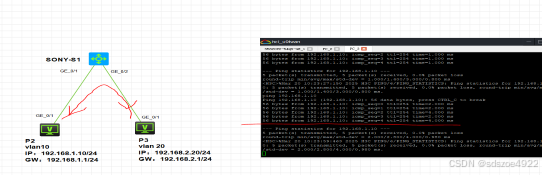

配置完毕就进行测试：
P2和P3直接可用通信了。
小结：三层交换在具有三层功能的交换机上实现起来非常容易。配置对应的vlan的IP地址作为网关就可用了。
清楚三层交换的解决方案，把交换机当做二层设备。

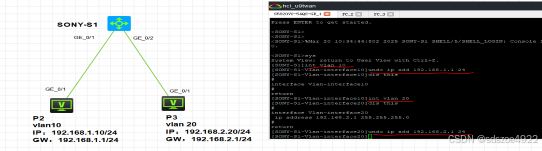

删除vlan的网关

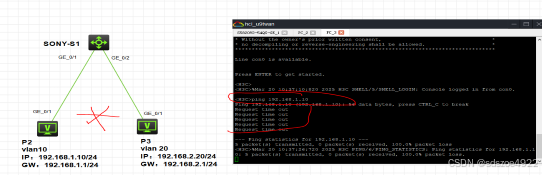

拆除网关链路后，没法通信了
小结：二层交换机没法启用路由功能（没有三层功能）所以没法通信（没法配网关）
但是这个是具有三层功能的H3C交换机
我们在该交换机的两个下连接口上直接配置IP地址作为网关（教程P8内容5-2）
第一步修改端口模式为路由模式
int g1/0/1
port link-type route
int g1/0/2
p l r

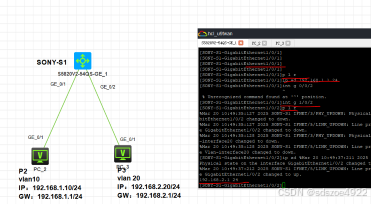

第二步给端口配置IP地址
int g1/0/1
port link-type route
ip add 192.168.1.1 24
int g1/0/2
p l r
ip ad 192.168.2.1
测试网络联通性
小结：使用三层设备的下连端口，修改为路由模式后直接配置IP地址为网关，就可用实现通信。
清理环境：

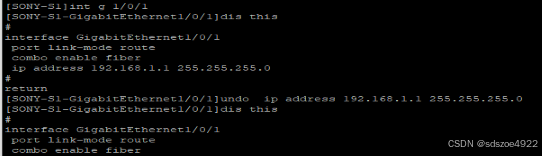

1.删除下联端口的IP地址

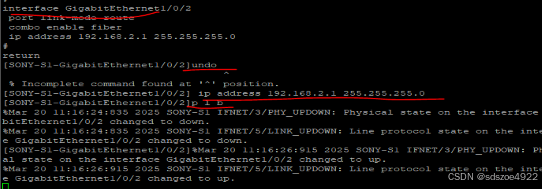

2.修改下连端口模式为bridge
