【人工智能】基于YOLO算法的建筑物缺陷检测

  一、背景意义

        建筑物的安全性和美观性直接影响到人们的生活和工作环境。随着城市化进程的加快，建筑物的维护和管理变得愈加重要。建筑物缺陷（如裂缝、霉菌和剥落墙皮）不仅影响视觉效果，还可能导致结构安全隐患。传统的检测方法往往依赖人工检查，效率低且容易遗漏。因此，开发基于深度学习的自动化检测系统，能够快速、准确地识别建筑物缺陷，提升维护效率，降低风险。

二、数据集

2.1数据采集

        数据采集是制作建筑物缺陷检测数据集的第一步，旨在收集不同类型的建筑物缺陷图像。具体步骤如下：

• 设备选择：选择高分辨率相机或专业摄影设备，以确保所获取图像的清晰度和细节。考虑在不同光照条件下拍摄，以保证图像的质量。
• 场景设置：在不同类型的建筑物中拍摄，包括住宅、商业建筑和公共设施等，确保样本涵盖多种实际环境。这有助于模型学习到各种背景和条件下的缺陷特征。
• 缺陷类型：针对每种缺陷类型（如裂缝、霉菌、剥落的油漆等），在不同的建筑表面进行拍摄，确保每种缺陷都有足够的样本量。应特别注意记录不同缺陷的特征表现。
• 样本数量：确保每种缺陷类型的数据量充足，通常建议每种类型至少收集数百张图像，以便提高模型的学习能力和泛化性能。

        数据清洗的目的是提高数据集的质量，去除不符合标准的样本。清洗过程主要包括：

• 去重处理：使用图像比较工具检查并剔除重复图像，确保每个样本都是唯一的，以避免在训练过程中引入偏差。
• 质量检查：对所有图像进行质量评估，剔除模糊、低分辨率或不符合要求的图像，确保每张图像都能够清晰地展示建筑缺陷。
• 格式统一：将所有图像转换为统一的格式（如JPEG或PNG）和尺寸（如800x600像素），以便于后续处理和模型训练，确保数据集的一致性。
• 标注完整性检查：确保每个类别的数据样本数量达到要求，避免在模型训练过程中出现类别不均衡的问题，以提高模型的学习效果。

2.2数据标注

        数据标注是制作建筑物缺陷检测数据集的重要环节，主要目标是为每张图像中的缺陷状态添加标签。标注过程的主要步骤包括：

• 选择标注工具：选择合适的标注工具（如LabelImg或VGG Image Annotator）用于标注，确保工具支持导出所需格式的标注文件。
• 绘制边界框：逐一打开图像，使用矩形工具围绕每个缺陷绘制边界框，并标注为对应的类别（如“裂缝”、“霉菌”、“剥落的油漆”等）。确保每个边界框准确地包围缺陷，避免漏标或误标。
• 确保类别一致性：为每个绘制的边界框选择正确的类别，确保与数据集定义的类别一致。在标注过程中，建议定期进行交叉验证，以提高标注的准确性。
• 保存标注数据：完成标注后，将标注结果保存为指定格式（如XML或TXT），以便后续模型训练时使用。
• 标注质量审核：对标注结果进行复审，确保每个缺陷均被准确标注，必要时进行二次标注以提高标注的质量。

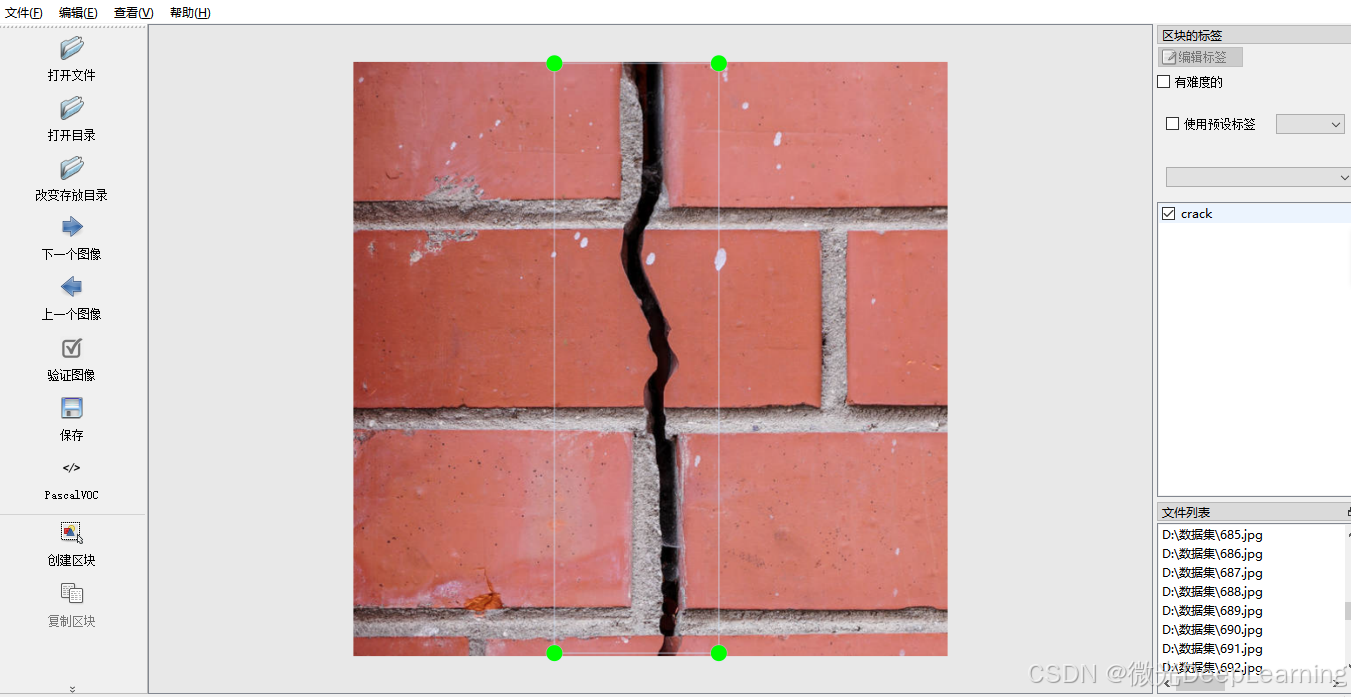

       使用LabelImg进行建筑物缺陷检测数据集的标注过程相对复杂，且工作量较大。标注人员首先需启动LabelImg软件，选择待标注的图像文件夹。接着，逐一打开每张图像，并使用矩形工具围绕每个缺陷（如裂缝、霉菌、剥落的油漆等）绘制边界框。每个标注必须准确并与图像内容相符，标注人员需保持高度专注，以确保每个边界框都能精确覆盖目标，避免漏标或误标。完成标注后，保存每张图像的标注结果，整个过程需进行质量审核，以确保数据集的标注质量达到训练要求。

 建筑物缺陷图片数据集中包含以下几种类别：

• 裂缝：建筑物表面出现的裂缝，可能影响结构安全。
• 霉菌：建筑表面因潮湿环境而滋生的霉菌，影响视觉效果和健康。
• 剥落的油漆：建筑物表面涂层剥落，影响美观和保护层。
• 阶梯状裂缝：建筑物墙体上呈阶梯状的裂缝，常见于结构问题。
• 水渗透：建筑物内部出现水渗透现象，可能导致更严重的损害。

2.3数据预处理

数据预处理是为模型训练做准备的重要步骤，主要包括以下几个方面：

• 数据增强：利用图像翻转、旋转、缩放、裁剪等方法对原始图像进行增强，以增加数据集的多样性，提高模型的鲁棒性，帮助模型更好地适应各种缺陷表现。
• 归一化处理：对图像的像素值进行归一化，将其缩放到[0, 1]或[-1, 1]的范围内，以加速模型训练的收敛速度，优化模型的学习效果。
• 划分数据集：将处理后的数据集划分为训练集、验证集和测试集，通常按照70%训练、20%验证、10%测试的比例进行分配，确保每个子集中的样本分布一致。
• 格式转换：将图像和标注数据转换为适合所用深度学习框架的格式，例如YOLO模型需要生成对应的TXT文件，记录每张图像中的缺陷信息。

标注格式:

• VOC格式 (XML)
• YOLO格式 (TXT)

yolo_dataset/
│
├── train/
│   ├── images/
│   │   ├── image1.jpg
│   │   ├── image2.jpg
│   │   ├── ...
│   │
│   └── labels/
│       ├── image1.txt
│       ├── image2.txt
│       ├── ...
│
└── test...
└── valid...

voc_dataset/
│
├── train/
│   ├───├
│   │   ├── image1.xml
│   │   ├── image2.xml
│   │   ├── ...
│   │
│   └───├
│       ├── image1.jpg
│       ├── image2.jpg
│       ├── ...
│
└── test...
└── valid...

三、模型训练

3.1理论技术

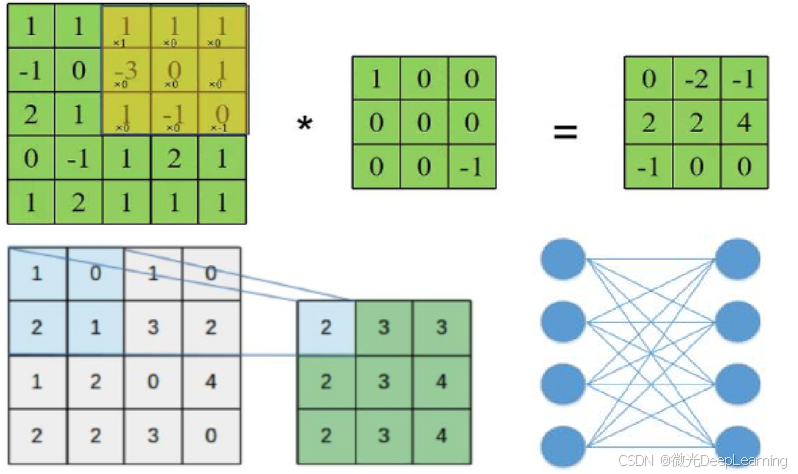

       卷积神经网络（CNN）是深度学习中一种专门处理图像数据的算法，其结构由多个层次构成，主要包括卷积层、激活层（如ReLU）、池化层和全连接层。卷积层通过多个卷积核对输入图像进行卷积操作，可以提取出图像中的局部特征，例如边缘、纹理和形状。每个卷积核在输入图像上滑动，生成特征图，进而形成高维特征表示。激活层引入非线性，增强网络的表达能力。池化层则用于降低特征图的维度，减少计算量，同时保留重要的特征信息。最后，经过全连接层，输出最终的分类结果。

       CNN在建筑物缺陷检测中的主要优势在于其强大的空间特征提取能力。建筑物缺陷（如裂缝、霉菌等）通常具有特定的形态特征，CNN能够通过多层网络结构自动学习并提取这些复杂的特征，从而提高检测精度。与传统方法相比，CNN无需手动设计特征，能够在大量标注数据中自动学习，适应性强。此外，CNN的参数共享特性大大减少了模型的复杂性，使得它在大规模数据集上训练时更加高效，能够快速响应变化的建筑环境。

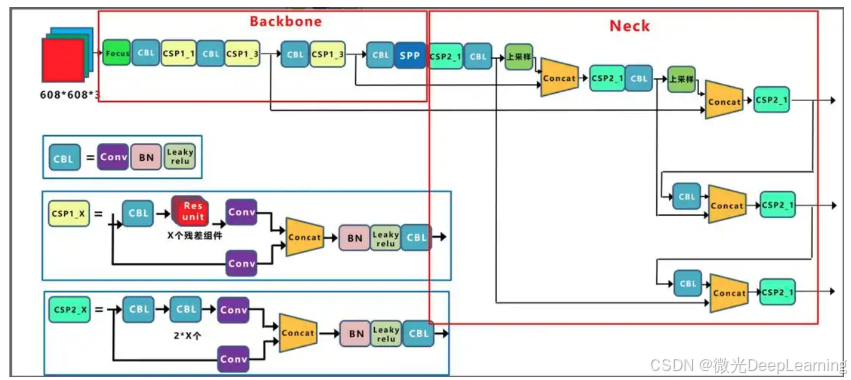

       YOLO是一种高效的目标检测算法，其核心理念是将目标检测视为一个回归问题。YOLO将输入图像划分为SxS的网格，每个网格负责预测物体的边界框及其类别概率。该算法通过深度卷积神经网络直接生成检测结果，显著提高了检测速度。YOLO的网络结构包含多个卷积层和池化层，最终通过检测头输出每个网格的边界框坐标及置信度，同时预测物体的类别。与传统目标检测方法不同，YOLO能够在单次前向传播中检测多个对象，适合实时应用。

       YOLO在建筑物缺陷检测中的优势主要体现在其实时性和高准确性。由于建筑物缺陷往往需要快速检测和反馈，YOLO能够以极高的速度处理图像并检测出多个缺陷区域。这种快速响应能力对于现场施工和维护至关重要。YOLO的全局上下文处理特性使得它能够理解不同缺陷之间的关系，进而提高检测的准确性和鲁棒性。此外，YOLO能够处理复杂的背景场景，适应多变的建筑环境，这为建筑物缺陷的自动化检测提供了实用的解决方案。

       结合CNN和YOLO的优势，首先利用CNN对输入的建筑物图像进行深度特征提取，以捕捉缺陷的细节信息。提取到的特征随后被输入到YOLO检测头中，以实现实时的缺陷检测和分类。通过这种结合，模型不仅能够对不同类型的建筑物缺陷（如裂缝、霉菌等）进行快速检测，还能提高整体检测精度，减少误检率。改进的算法模型通过优化特征提取层与检测头之间的连接，增强对建筑物缺陷特征的学习能力，同时保持较低的计算延迟，适应建筑监测的实时需求。

3.2模型训练

1. 数据集预处理

       在实施YOLO项目之前，首先需要准备和划分数据集。数据集应包含不同类型的建筑物缺陷图像，以确保样本的多样性和代表性。可以通过拍摄或从网络下载获取样本。将数据集随机划分为训练集、验证集和测试集，通常推荐的比例为70%训练、20%验证、10%测试。以下是数据集划分的示例代码：

import os
import random
import shutil

# 定义数据集路径
dataset_path = 'path/to/building_defects_dataset'
images = os.listdir(dataset_path)

# 随机划分数据集
random.shuffle(images)
train_split = int(len(images) * 0.7)
val_split = int(len(images) * 0.9)

train_images = images[:train_split]
val_images = images[train_split:val_split]
test_images = images[val_split:]

# 创建新的目录以存放划分后的数据集
os.makedirs('train', exist_ok=True)
os.makedirs('val', exist_ok=True)
os.makedirs('test', exist_ok=True)

for image in train_images:
    shutil.copy(os.path.join(dataset_path, image), 'train/')
for image in val_images:
    shutil.copy(os.path.join(dataset_path, image), 'val/')
for image in test_images:
    shutil.copy(os.path.join(dataset_path, image), 'test/')

       数据标注是YOLO项目中的关键环节，准确的标注直接影响模型的训练效果。使用LabelImg等标注工具为每张图像中的缺陷进行标注，通常采用矩形框的方式。标注过程的步骤如下：

• 启动LabelImg，选择需要标注的图像文件夹。
• 逐一打开图像，使用矩形工具绘制边界框，围绕不同的缺陷进行标注，例如裂缝、霉菌或剥落的油漆。
• 输入缺陷的类别名称（如“裂缝”、“霉菌”等）并保存标注。
• 确保每个缺陷均被准确标注，避免遗漏。

labelImg path/to/images/ -o path/to/annotations/ --format=pascalvoc

2. 模型训练

       在完成数据准备后，需要配置YOLO模型。首先，准备模型的配置文件（如yolov5.cfg），设置网络参数、学习率和批量大小等。创建数据描述文件（如data.yaml），指定训练和验证数据集路径及类别数。例如，data.yaml文件内容如下：

train: train
val: val
nc: 5  # 目标类别数量（裂缝、霉菌、剥落的油漆、阶梯状裂缝、水渗透）
names: ['裂缝', '霉菌', '剥落的油漆', '阶梯状裂缝', '水渗透']

       模型配置完成后，可以开始训练YOLO模型。使用命令行运行YOLO训练命令，模型将开始处理训练数据。以下是训练的示例命令：

python train.py --img 640 --batch 16 --epochs 50 --data data.yaml --weights yolov3.weights

       在训练过程中，可以根据需要调整学习率和其他超参数。例如，通过命令行参数设置学习率：

python train.py --img 640 --batch 16 --epochs 50 --data data.yaml --weights yolov3.weights --hyp hyp.scratch.yaml

       在hyp.scratch.yaml文件中，可以自定义学习率、动量、权重衰减等超参数：

# hyperparameters
lr0: 0.01  # 初始学习率
lrf: 0.1   # 最终学习率
momentum: 0.937  # 动量
weight_decay: 0.0005  # 权重衰减

3. 模型评估

       完成训练后，对模型进行测试和评估是检验其性能的关键步骤。使用测试集中的图像，利用训练好的YOLO模型进行目标检测，生成检测结果并进行可视化。以下是测试和可视化的示例代码：

import cv2
import torch

# 加载训练好的模型
model = torch.hub.load('ultralytics/yolov5', 'custom', path='runs/train/exp/weights/best.pt')

# 进行检测
img = 'test/test_image.jpg'
results = model(img)

# 可视化检测结果
results.show()  # 显示结果
results.save('output/')  # 保存结果到指定目录

       通过计算准确率、召回率和F1分数等评估指标，全面了解模型性能，为优化和调整提供依据。

四、总结

       通过自制数据集和深度学习算法构建一个高效的建筑物缺陷检测系统。通过精细的图像采集和标注，为模型训练提供丰富的样本支持。结合卷积神经网络和YOLO算法，构建了改进的CNN-YOLO模型，以提升建筑物缺陷检测的准确性和速度。在各个阶段的实施中，通过合理的数据预处理和模型评估，验证了所构建模型的有效性，为建筑物缺陷检测提供了可靠的技术保障。
