模型可视化技术：特征图与热力图

编程语言 2025-04-09 22:10:08 阅读次数: 0

在深度学习领域，尤其是计算机视觉任务中，模型的可解释性和透明性变得越来越重要。可视化特征图和热力图是两种有效的技术，能够帮助研究人员和开发者理解模型的内部工作原理。本文将介绍可视化特征图和热力图的目的、实现方法，并提供简单的代码示例。

1. 可视化特征图

1.1 目的

可视化特征图的主要目的是：

  • 理解模型: 通过观察模型在不同层提取的特征，研究人员可以更好地理解模型如何处理输入数据。这有助于识别模型的强项和弱点。
  • 验证有效性: 在新方法或模型架构的研究中，通过可视化特征图，可以验证模型是否学习到了有意义的特征，从而证明方法的有效性。
  • 调试和优化: 可视化特征图可以帮助识别潜在的问题，例如过拟合或欠拟合。通过分析特征图，开发者可以调整模型架构或超参数以提高性能。
  • 教育和展示: 在教学和展示中，特征图可视化可以帮助学生和观众直观地理解深度学习模型的工作原理。

1.2 如何实现

可视化特征图的实现通常包括以下几个步骤：

  1. 修改模型: 在模型的 forward 方法中，捕获中间层的输出（特征图）。
  2. 前向传播: 将输入数据传递给模型，获取特征图。
  3. 可视化: 使用可视化工具（如 Matplotlib）将特征图绘制为图像，以便进行分析。
  4. 分析: 观察和分析可视化的特征图，理解模型的行为。

1.3 代码示例

以下是一个简单的卷积神经网络（CNN）模型的代码示例，用于手写数字识别（MNIST 数据集），并实现特征图的可视化。

import torch
import torch.nn as nn
import torch.nn.functional as F
import torchvision.transforms as transforms
from torchvision import datasets
import matplotlib.pyplot as plt

class SimpleCNN(nn.Module):
    def __init__(self, num_classes=10):
        super(SimpleCNN, self).__init__()
        # 定义卷积层
        self.conv1 = nn.Conv2d(in_channels=1, out_channels=16, kernel_size=3, padding=1)  # 输入为1通道（灰度图）
        self.conv2 = nn.Conv2d(in_channels=16, out_channels=32, kernel_size=3, padding=1)
        self.conv3 = nn.Conv2d(in_channels=32, out_channels=64, kernel_size=3, padding=1)
        self.pool = nn.MaxPool2d(kernel_size=2, stride=2)  # 最大池化层
        self.fc1 = nn.Linear(64 * 3 * 3, 128)  # 全连接层
        self.fc2 = nn.Linear(128, num_classes)  # 输出层

    def forward(self, x):
        # CNN 部分
        x = self.pool(F.relu(self.conv1(x)))  # [batch_size, 16, 28, 28]
        feature_map1 = x  # 保存第一层特征图
        x = self.pool(F.relu(self.conv2(x)))  # [batch_size, 32, 14, 14]
        feature_map2 = x  # 保存第二层特征图
        x = self.pool(F.relu(self.conv3(x)))  # [batch_size, 64, 7, 7]
        feature_map3 = x  # 保存第三层特征图

        # 展平特征图并通过全连接层
        x = x.view(x.size(0), -1)  # [batch_size, 64 * 7 * 7]
        x = F.relu(self.fc1(x))  # [batch_size, 128]
        x = self.fc2(x)  # [batch_size, num_classes]

        return feature_map1, feature_map2, feature_map3, x  # 返回特征图和最终输出

# 测试模型
if __name__ == '__main__':
    # 定义数据预处理
    transform = transforms.Compose([
        transforms.Resize((28, 28)),
        transforms.ToTensor(),
    ])

    # 加载 MNIST 数据集
    dataset = datasets.MNIST(root='./data', train=True, download=True, transform=transform)
    dataloader = torch.utils.data.DataLoader(dataset, batch_size=1, shuffle=True)

    # 创建模型实例
    model = SimpleCNN()

    # 获取一张图片
    for images, labels in dataloader:
        feature_map1, feature_map2, feature_map3, output = model(images)

        # 打印特征图的形状
        print("Feature Map 1 Shape:", feature_map1.shape)  # 第一层特征图
        print("Feature Map 2 Shape:", feature_map2.shape)  # 第二层特征图
        print("Feature Map 3 Shape:", feature_map3.shape)  # 第三层特征图
        print("Output Shape:", output.shape)  # 输出的形状

        # 可视化特征图
        # 可视化第一层特征图
        feature_map1 = feature_map1.detach().cpu().numpy()[0]  # 转换为 NumPy 数组
        plt.figure(figsize=(15, 5))
        for i in range(feature_map1.shape[0]):
            plt.subplot(4, 4, i + 1)
            plt.imshow(feature_map1[i], cmap='gray')
            plt.axis('off')
        plt.suptitle('Feature Map 1')
        plt.show()

        # 可视化第二层特征图
        feature_map2 = feature_map2.detach().cpu().numpy()[0]
        plt.figure(figsize=(15, 5))
        for i in range(feature_map2.shape[0]):
            plt.subplot(4, 8, i + 1)
            plt.imshow(feature_map2[i], cmap='gray')
            plt.axis('off')
        plt.suptitle('Feature Map 2')
        plt.show()

        # 可视化第三层特征图
        feature_map3 = feature_map3.detach().cpu().numpy()[0]
        plt.figure(figsize=(15, 5))
        for i in range(feature_map3.shape[0]):
            plt.subplot(4, 16, i + 1)
            plt.imshow(feature_map3[i], cmap='gray')
            plt.axis('off')
        plt.suptitle('Feature Map 3')
        plt.show()

        break  # 只处理一张图片

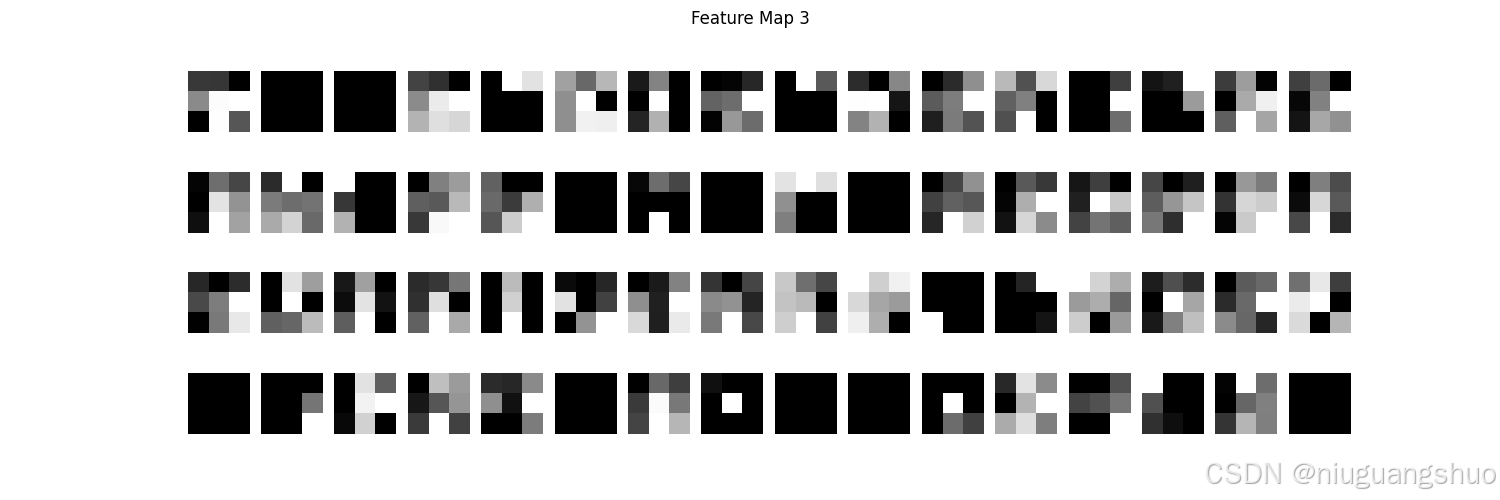

在这里插入图片描述

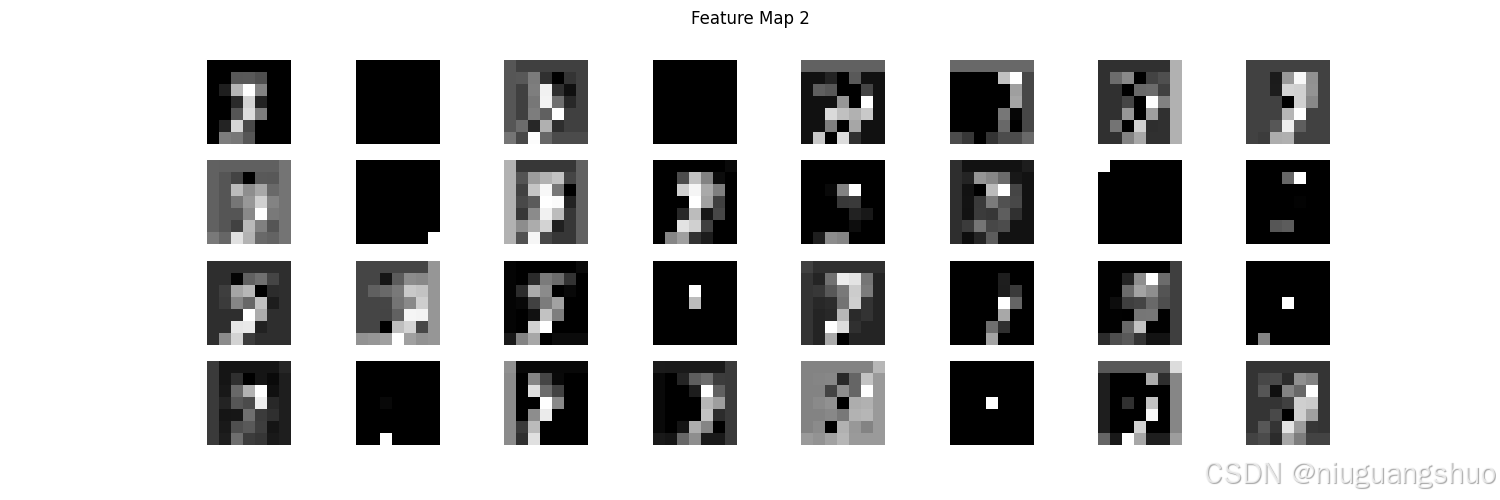

在这里插入图片描述
在这里插入图片描述

2. 热力图

2.1 目的

热力图可视化是一种用于理解深度学习模型决策过程的技术，特别是在计算机视觉任务中。它通过显示输入图像中不同区域对模型预测的重要性，帮助我们理解模型是如何做出决策的。

2.2 如何实现

热力图可视化通常可以通过以下步骤实现：

  1. 前向传播: 将输入图像传递给模型，获取预测结果。
  2. 计算梯度: 计算模型输出相对于输入图像的梯度。这可以通过反向传播实现。
  3. 生成热力图: 使用计算得到的梯度生成热力图，通常通过对梯度进行绝对值处理、归一化和上采样等步骤。
  4. 叠加热力图: 将热力图叠加到原始图像上，以便直观地显示重要区域。

2.3 代码示例

训练一个简单的卷积神经网络（CNN）模型用于手写数字识别（MNIST 数据集），并生成热力图的功能。

import torch
import torch.nn as nn
import torch.optim as optim
import torchvision.transforms as transforms
from torchvision import datasets
from torch.utils.data import DataLoader
import matplotlib.pyplot as plt
import numpy as np
import torch.nn.functional as F
import matplotlib

matplotlib.rcParams['axes.unicode_minus'] = False  # 解决负号 '-' 显示为方块的问题
matplotlib.rcParams['font.family'] = 'Kaiti SC'  # 可以替换为其他字体


# 定义简单的 CNN 模型
class SimpleCNN(nn.Module):
    def __init__(self, num_classes=10):
        super(SimpleCNN, self).__init__()
        self.conv1 = nn.Conv2d(1, 16, kernel_size=3, padding=1)
        self.pool = nn.MaxPool2d(kernel_size=2, stride=2)
        self.fc1 = nn.Linear(16 * 14 * 14, num_classes)

    def forward(self, x):
        x = self.pool(F.relu(self.conv1(x)))
        x = x.view(x.size(0), -1)
        x = self.fc1(x)
        return x


# 训练模型
def train_model():
    # 数据预处理
    transform = transforms.Compose([
        transforms.Resize((28, 28)),
        transforms.ToTensor(),
    ])

    # 加载 MNIST 数据集
    train_dataset = datasets.MNIST(root='./data', train=True, download=True, transform=transform)
    train_loader = DataLoader(train_dataset, batch_size=64, shuffle=True)

    # 创建模型实例
    model = SimpleCNN()
    criterion = nn.CrossEntropyLoss()
    optimizer = optim.Adam(model.parameters(), lr=0.001)

    # 训练过程
    model.train()
    for epoch in range(5):  # 训练5个epoch
        running_loss = 0.0
        for images, labels in train_loader:
            optimizer.zero_grad()  # 清零梯度
            outputs = model(images)  # 前向传播
            loss = criterion(outputs, labels)  # 计算损失
            loss.backward()  # 反向传播
            optimizer.step()  # 更新参数
            running_loss += loss.item()

        print(f'Epoch [{

      epoch + 1}/5], Loss: {

      running_loss / len(train_loader):.4f}')

    # 保存模型
    torch.save(model.state_dict(), 'simple_cnn_mnist.pth')
    print("Model saved as 'simple_cnn_mnist.pth'.")


# 计算热力图
def generate_heatmap(model, input_image):
    model.eval()
    input_image.requires_grad_()  # 需要计算梯度

    # 前向传播
    output = model(input_image)
    class_idx = output.argmax(dim=1).item()  # 获取预测类别

    # 计算梯度
    model.zero_grad()
    output[0, class_idx].backward()  # 计算相对于预测类别的梯度

    # 获取梯度并处理
    gradients = input_image.grad.data.numpy()[0]  # 获取梯度
    heatmap = np.mean(gradients, axis=0)  # 对通道求平均
    heatmap = np.maximum(heatmap, 0)  # 只保留正值
    heatmap /= np.max(heatmap)  # 归一化

    return heatmap


# 可视化多张热力图
def visualize_heatmaps(heatmaps, original_images):
    num_images = len(heatmaps)
    plt.figure(figsize=(15, 10))  # 调整图形大小以适应 2 行 3 列

    for i in range(num_images):
        plt.subplot(2, 3, i + 1)  # 2 行 3 列的排列
        plt.imshow(original_images[i].squeeze(), cmap='gray')
        plt.imshow(heatmaps[i], cmap='jet', alpha=0.5)  # 叠加热力图
        plt.axis('off')
        plt.title(f'Heatmap for Image {

      i + 1}')

    plt.tight_layout()
    plt.show()


# 主函数
if __name__ == '__main__':
    # 训练模型
    train_model()

    # 数据预处理
    transform = transforms.Compose([
        transforms.Resize((28, 28)),
        transforms.ToTensor(),
    ])

    # 加载 MNIST 数据集
    dataset = datasets.MNIST(root='./data', train=True, download=True, transform=transform)
    dataloader = torch.utils.data.DataLoader(dataset, batch_size=1, shuffle=True)

    # 创建模型实例并加载预训练权重
    model = SimpleCNN()
    model.load_state_dict(torch.load('simple_cnn_mnist.pth', weights_only=True))  # 加载训练好的模型

    heatmaps = []
    original_images = []

    # 获取多张图片
    for images, labels in dataloader:
        input_image = images
        original_image = input_image.detach().cpu().numpy()  # 保存原始图像

        # 生成热力图
        heatmap = generate_heatmap(model, input_image)

        # 保存热力图和原始图像
        heatmaps.append(heatmap)
        original_images.append(original_image)

        if len(heatmaps) >= 6:  # 只处理6张图片
            break
    print(len(heatmaps))
    # 可视化多张热力图
    visualize_heatmaps(heatmaps, original_images)

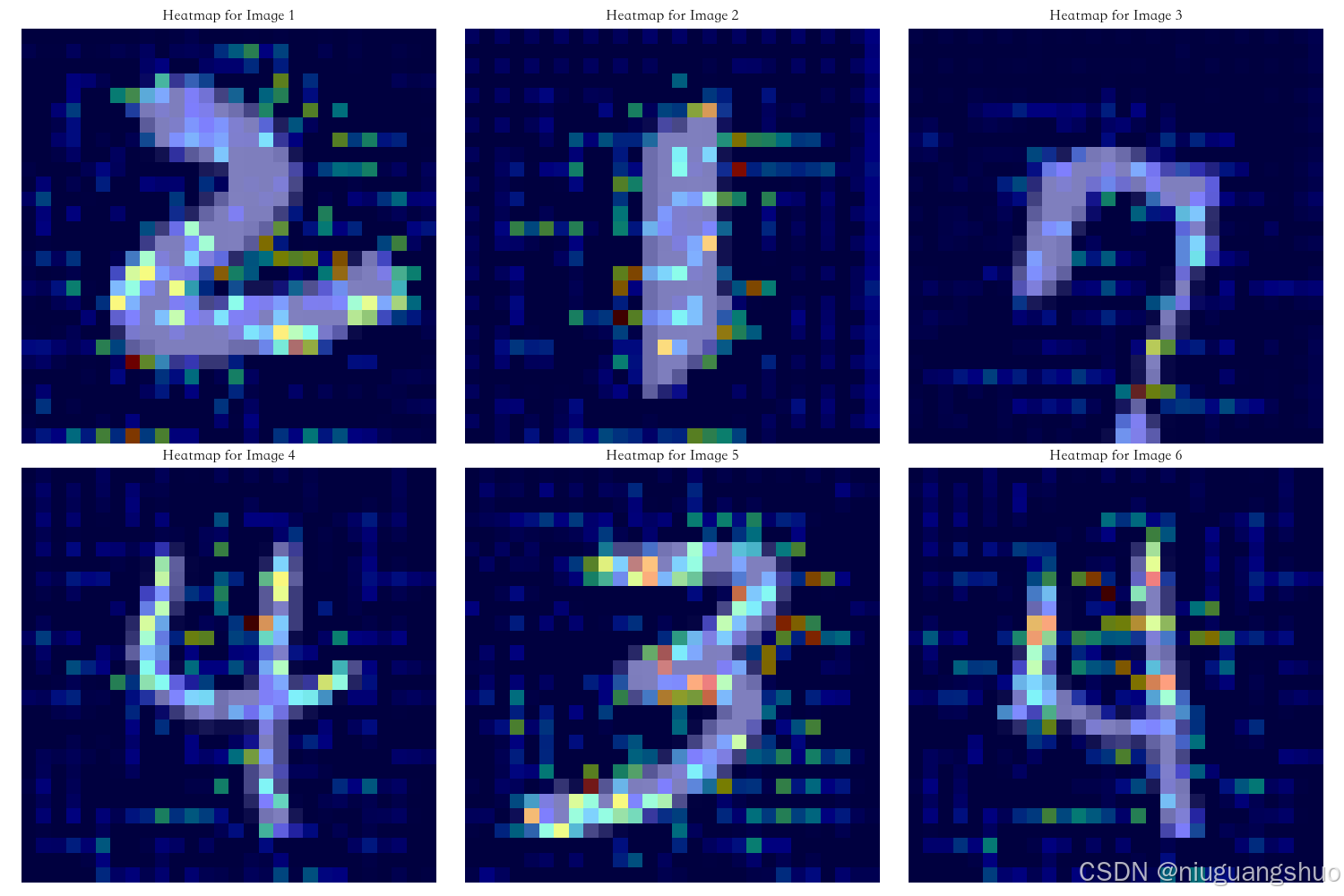

在这里插入图片描述
