三维重建论文总结——nerf与多视角MVS结合

背景知识

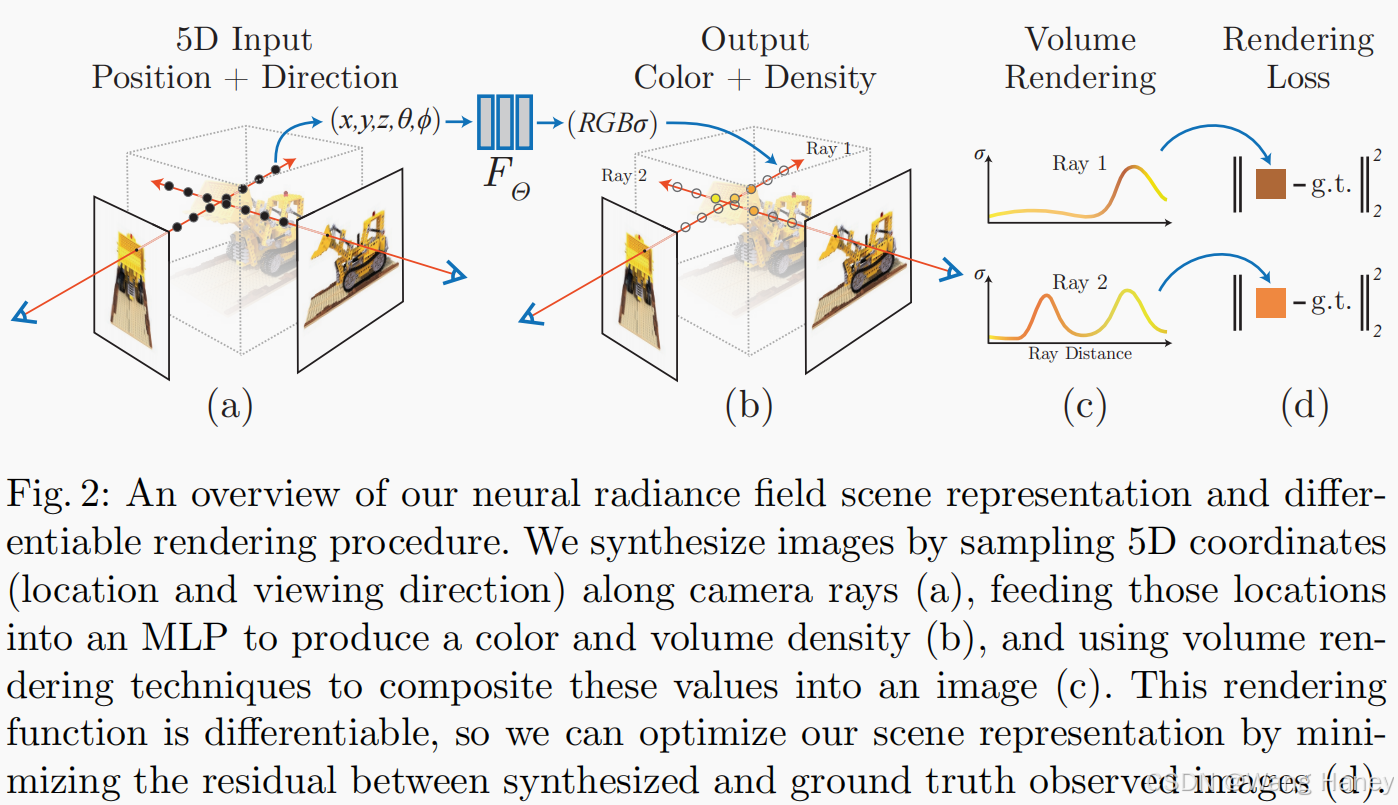

1. Nerf主要步骤

• 首先输入多个视角的 2D 图像，转为三维坐标。

• nerf的核心思想是用一个MLP来学习一个5D映射函数：
  $$(x,y,z,\theta ,\varphi )\to (c,\sigma )$$
  其中$x,y,z$是点在三维空间中的坐标，$\theta ,\varphi$是相机的观察方向，$c$是RGB颜色，$\sigma$是体积密度。

• 进而在渲染图像时，采用公式： $$C(r)={\int }_{t_n}^{t_f}T(t)\sigma (t)c(t)dt,T(t)=\exp \left(-{\int }_{t_n}^t\sigma (s)ds\right)$$

• 反向传播更新 MLP 参数

2. MVSNet流程

对于多个视角的图像集合 { I i } i = 1 N \{I_i\}^N_{i=1} { Ii​}i=1N​,我们使用卷积神经网络提取出特征图 { F i } i = 1 N \{F_i\}^N_{i=1} { Fi​}i=1N​。而后将特征图利用单应性变换转到相机视锥的不同深度上形成 { V i } i = 1 N \{V_i\}_{i=1}^N { Vi​}i=1N​，对于每个$V_i$其在不同深度d上用$V_i(d)$表示，而后求 { V i } \{V_i\} { Vi​}的方差矩阵$\mathbb{C}$。$\mathbb{C}$其实就是一个粗糙的cost volumn，我们还需要进一步改良。我们利用一个不同规模的3D CNN来实现对cost volumn的正则化，这一过程的目的就是把$\mathbb{C}$转化为概率矩阵$\mathbb{P}$，在最后一个卷积层会输出一个单通道的volumn(V,H,W)，我们沿着深度的方向使用softmax来实现概率图$\mathbb{P}$的归一化。利用概率图计算出像素点的预测深度，计算loss并反向传播。
具体讲解可以参考【论文精读1】MVSNet架构各组件详解，对于比较抽象的矩阵转换写的很形象。

1. MVSNeRF: Fast Generalizable Radiance Field Reconstruction from Multi-View Stereo

MVSNeRF: Fast Generalizable Radiance Field Reconstruction from Multi-View Stereo 论文地址

针对问题：以往的三维重建大多需要非常多的多视角图像才能有效
解决方案：借鉴MVSNet的设计思路，利用三张照片即可实现对场景的重建

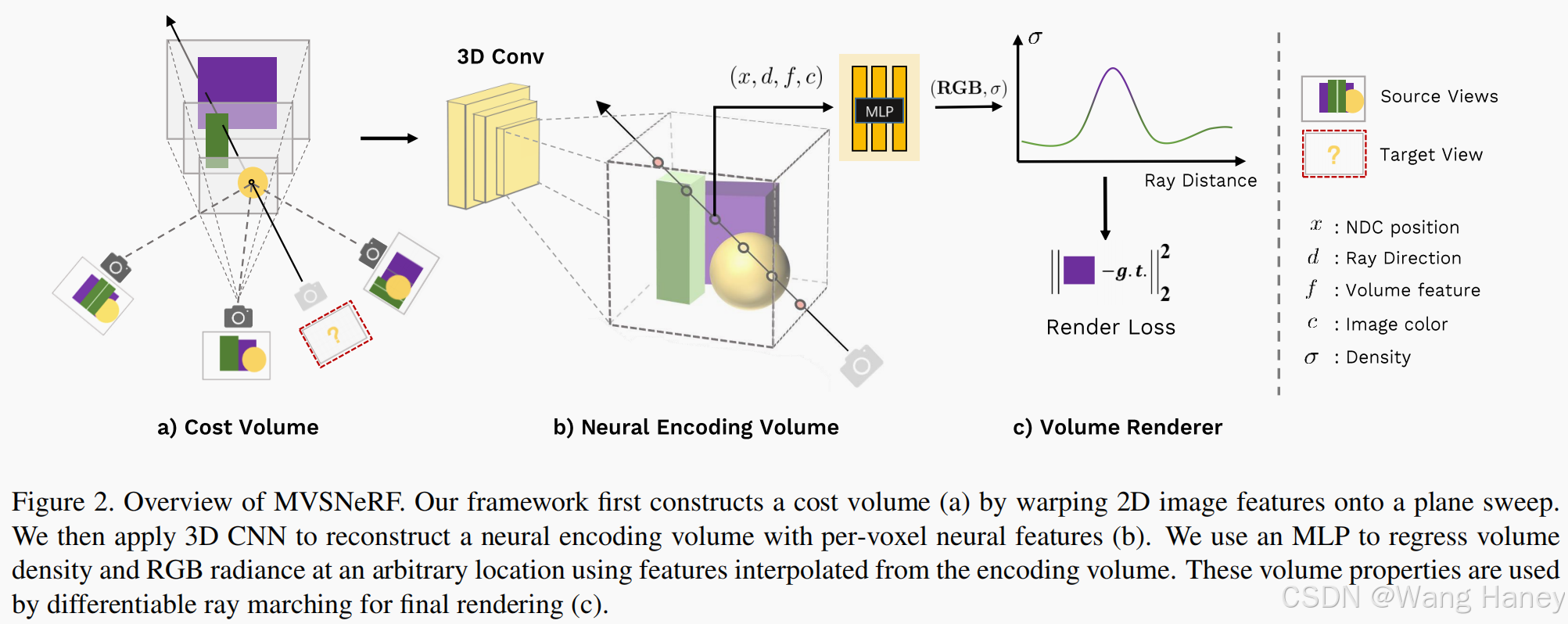

• MVSNerf的过程和MVSNet比较相似。对于初始的图像集合 { I i } i = 1 N \{I_i\}_{i=1}^N { Ii​}i=1N​，我们用一个down-sampling卷积神经网络提取特征图：
  $$F_i=T(I_i)$$ 然后我们把特征图转换到参考视角的不同深度对应的平面上去：
  $$H_i(d)=K_i\cdot (R_i\cdot R_i^T+\frac{(t_1-t_i)\cdot n_1^T}{d})\cdot K_i^T$$
  $H_i(d)$表示的是从视角i转换到参考视角的不同深度的转换矩阵，1是指参考视角，$n_1$表示的就是参考视角的法向。有了以上的转换，我们可以把每一个特征图上的点转换到参考视角的相应深度上：
  $$F_{i,d}(u,v)=F_i(H_i(z)\cdot [u,v,1{]}^T)$$
  其中$F_{i,d}$表示的是经过变换后的在参考视角深度d处的特征图。
• 进一步我们构建cost column P，构建的方法和MVSNet中基本相同：
  $$P(u,v,d)=Var(F_{i,d}(u,v))$$ 注意这里计算方差是计算M个视角的同一深度同一个位置的方差。
  接下来的部分和MVSNet就有所差别，包括之前其他的MVS方法大多是直接从cost column中获得概率图，而本文则训练了一个3D
  CNN $B$来把特征图转化为一个$C$通道的神经特征volumn $S$: $$S=B(P)$$
• 经过上面的过程，我们基本建立起了对场景的模型。我们只需要知道每个点的信息就可以开始渲染了。文中采用了一个MLP来获取相应的信息：
  $$\sigma ,r=A(x,d,f,c)$$ 其中x为三维坐标，d为观察方向，f=S(x)为神经特征，c为x对应原图像中点的颜色。
• 最后的volumn rendering和优化和其他论文基本一致。
