版本：Vivado2020.2（Vitis）
任务：使用 AXI GPIO IP 核以中断方式实现按键 KEY 控制 LED 亮灭翻转（两个都在PL端）
目录
一、介绍
AXI GPIO 中断通常基于以下机制：当 AXI GPIO 输入引脚满足触发条件时，AXI GPIO 会通过 IRQ（Interrupt Request） 信号向 PS端 处理器发送中断请求。
-
中断触发条件：
-
边沿触发：上升沿、下降沿、双边沿。
扫描二维码关注公众号，回复： 17617679 查看本文章
-
电平触发；高电平、低电平。
-
-
中断处理流程：
-
检测到 GPIO 信号变化（如按键按下）。
-
AXI GPIO IP 核触发中断（IRQ 信号拉高）。
-
CPU 响应中断，执行中断服务程序。
-
清除中断标志（防止重复触发）。
-
二、硬件设计
（1）直接沿用上一次 AXI GPIO 例程的硬件设计（ZYNQ笔记（四）：AXI GPIO），然后稍作修改即可。

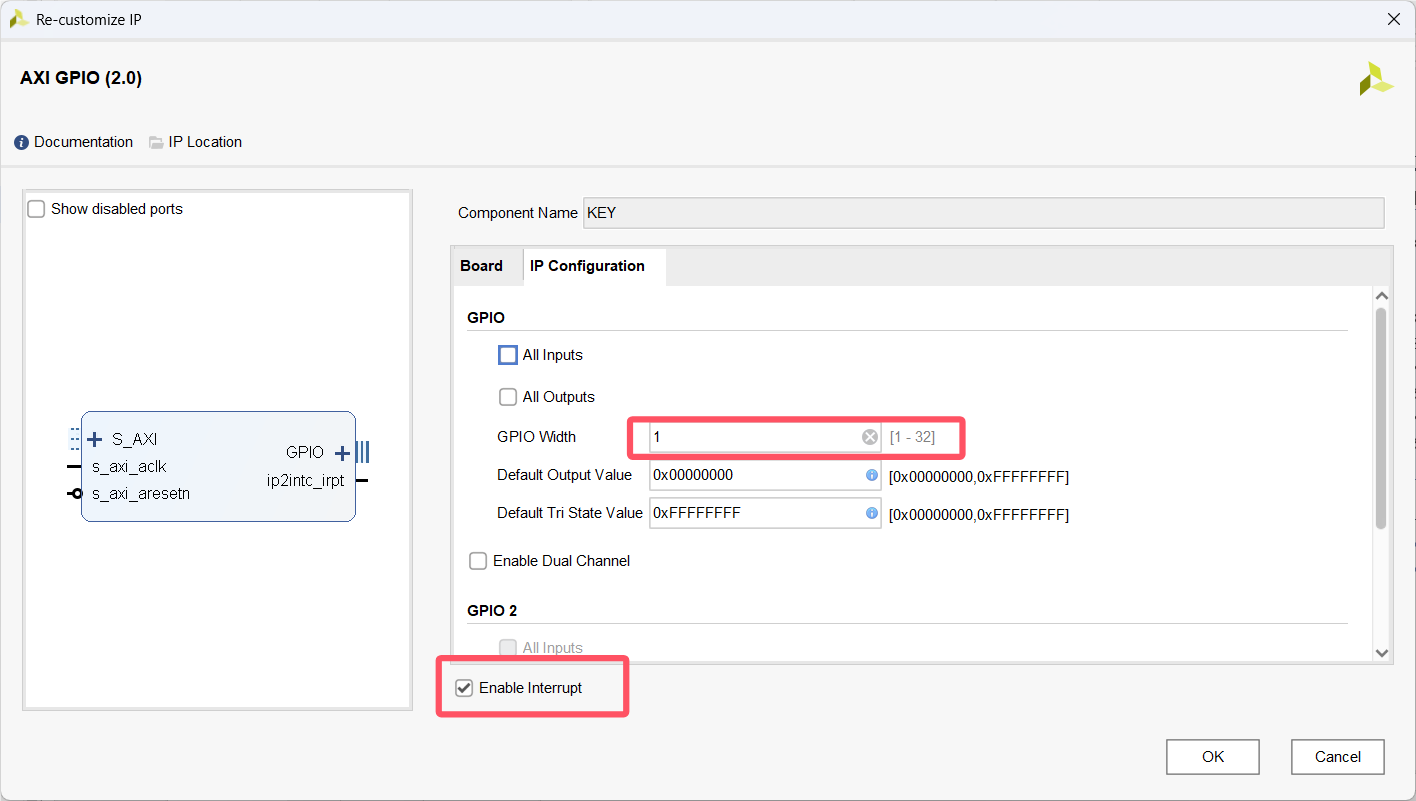

（2）按键 KEY 用到了 AXI GPIO 中断，双击IP进行配置：
1.通过软件设置io的输入输出方向（不勾选 All In/Outputs）
2.各只用了1个引脚，故设置1通道（不勾选 Enable Dual Channel）、位宽1位（GPIO Width ）
3.使能中断（勾选 Enable Interruput）

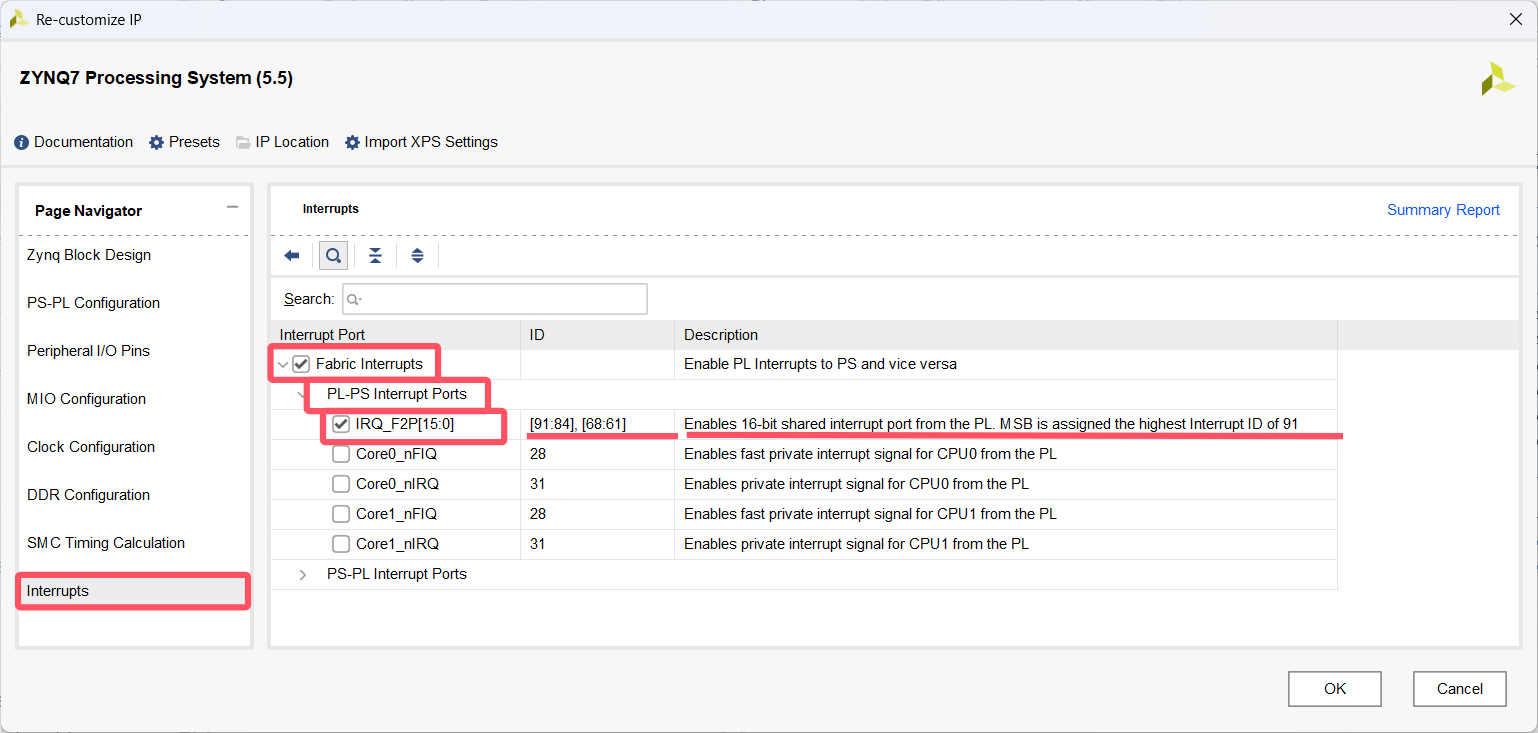

（3）双击 ZYNQ 修改配置，配置由PL向PS端的中断。IRQ_F2P指的是FPGA向PS端发送的中断请求，16位对应16个中断号（中断ID），ZYNQ将PL到PS的16个中断ID分成了两组，第一组ID为61到68，第二组ID为84到91。
（4）回到bd设计可以看到多出了两个端口，一个AXI GPIO的中断端口、一个ZYNQ的中断请求端口。将两个端口连接。

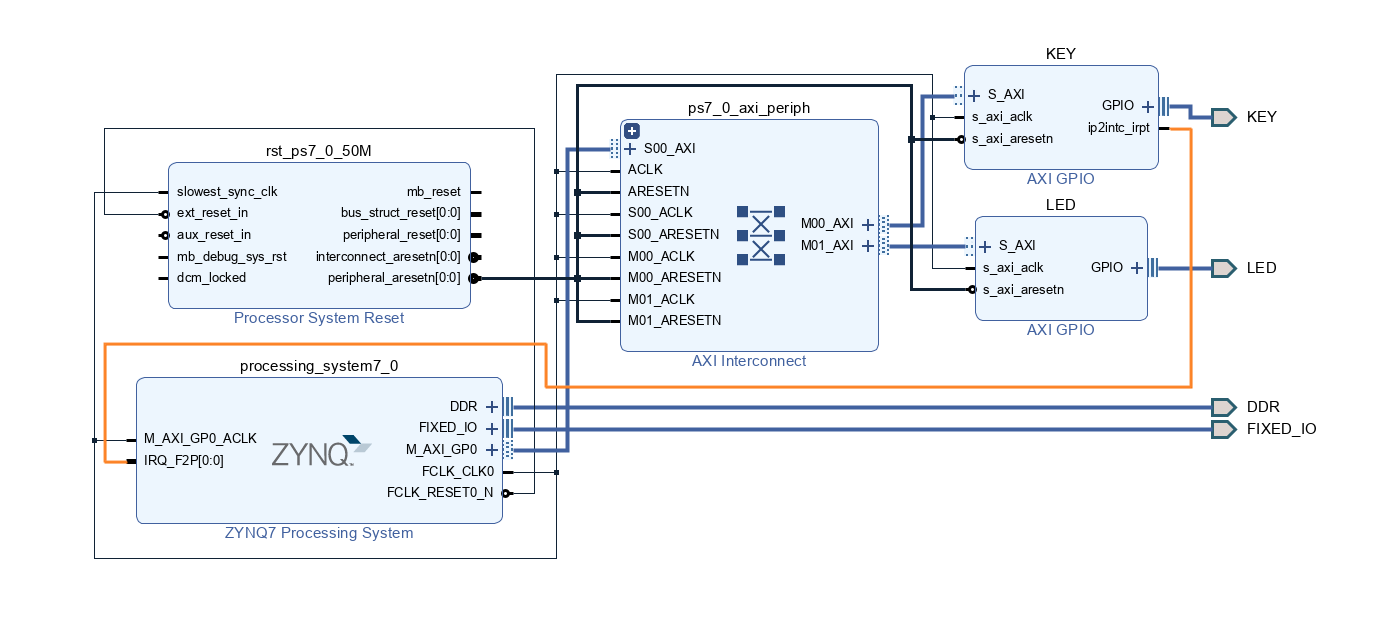

（5）最后整体 bd 设计部分如图所示：设计检查、Generate Output Products、 Create HDL Wrapper、管脚约束、Gnerate Bitstream、Export Hardware（包含比特流文件）、启动Vitis
三、软件设计
关于中断ID，由 PL 产生的共享外设中断（SPI）共 16 个，中断 ID 分别为 61 到 68， 84 到 91。具体可以在参数头文件 xparameter.h 里查看（也可以通过官方例程跳转查看），可以看到AXI GPIO 按键的中断ID的确是61。
#include "stdio.h"
#include "xil_printf.h"
#include "xparameters.h"
#include "xil_exception.h"
#include "xgpio.h"
#include "xscugic.h"
#include "sleep.h"
//===========================自定义宏===========================//
#define GPIO_DEVICE_ID XPAR_XGPIOPS_0_DEVICE_ID //宏定义器件ID
#define INTC_DEVICE_ID XPAR_SCUGIC_SINGLE_DEVICE_ID //宏定义中断控制器（GIC）ID
#define AXI_GPIO_INTR_ID XPAR_FABRIC_KEY_IP2INTC_IRPT_INTR //宏定义GPIO中断号（每个器件都有中断号，可跳转参数头文件查询）
#define KEY_AXI_GPIO_ID XPAR_GPIO_0_DEVICE_ID //宏定义KEY AXI GPIO 器件ID
#define KEY_CHANNEL 1 //宏定义KEY所在的axi gpio通道
#define KEY_MASK 0x00000001 //宏定义KEY所在通道掩码（这里表示启用第0位）
#define LED_AXI_GPIO_ID XPAR_GPIO_1_DEVICE_ID //宏定义LED AXI GPIO 器件ID
#define LED_CHANNEL 1 //宏定义LED所在的axi gpio通道
#define LED_MASK 0x00000001 //宏定义LED所在通道掩码（这里表示启用第0位）
//===========================实例化===========================//
XGpio LED_AXI_GPIO; //定义LED AXI GPIO驱动实例
XGpio KEY_AXI_GPIO; //定义KEY AXI GPIO驱动实例
XScuGic Intc; //中断控制器驱动实例
//===========================函数变量声明===========================//
static void IntrHandler(); //中断处理函数
static void AXI_GPIO_Init(); //AXI GPIO 初始化
static void Set_Intr_Sys(XScuGic *GicInstancePtr, XGpio *AxiGpio, u16 AxiGpioIntrID); //建立中断系统
static u32 key_value;
//===========================主函数===========================//
int main()
{
xil_printf("AXI GPIO Interrupt Test \r\n");
AXI_GPIO_Init();
Set_Intr_Sys(&Intc, &KEY_AXI_GPIO ,AXI_GPIO_INTR_ID);
while(1)
return 0;
}
//===========================中断处理函数===========================//
void IntrHandler()
{
//屏蔽按键中断（对应位需为1）
XGpio_InterruptDisable(&KEY_AXI_GPIO, KEY_MASK);
//按键消抖延时20ns（不消抖会反复中断）
usleep(20000);
//延时后键值高电平说明有效（按下为1）
if( (XGpio_DiscreteRead(&KEY_AXI_GPIO, KEY_CHANNEL) & KEY_MASK) == 1 ) //函数是读整个通道，与上掩码只取对应位
{
//debug打印字符串
xil_printf("Interrupt detected! \n\r");
//翻转数据并写入LED
key_value = ~key_value;
XGpio_DiscreteWrite(&LED_AXI_GPIO, LED_CHANNEL, key_value);
}
//清除按键中断状态（对应位需为1）（不清除会一直触发中断，导致死循环）
XGpio_InterruptClear(&KEY_AXI_GPIO, KEY_MASK);
//重新使能按键中断（对应位需为1）
XGpio_InterruptEnable(&KEY_AXI_GPIO, KEY_MASK);
}
//===========================AXI GPIO 初始化===========================//
void AXI_GPIO_Init()
{
//初始化器件驱动
XGpio_Initialize(&LED_AXI_GPIO, LED_AXI_GPIO_ID);
XGpio_Initialize(&KEY_AXI_GPIO, KEY_AXI_GPIO_ID);
//GPIO方向设置（不同于GPIO (E)MIO , AXI GPIO是 0输出/1输入）
XGpio_SetDataDirection(&KEY_AXI_GPIO, KEY_CHANNEL, KEY_MASK);
XGpio_SetDataDirection(&LED_AXI_GPIO, LED_CHANNEL, ~LED_MASK);
}
//===========================建立中断系统===========================//
/* 建立中断系统，使能KEY按键的上升沿产生中断
* @param GicInstancePtr 是一个指向 XScuGic 驱动实例的指针
* @param AxiGpio 是一个指向连接到中断的 AXI GPIO 驱动实例的指针
* @param AxiGpioIntrID 是 AXI GPIO中断控制器ID
*/
void Set_Intr_Sys(XScuGic *GicInstancePtr, XGpio *AxiGpio, u16 AxiGpioIntrID)
{
//定义中断控制器配置信息（指针类型）
XScuGic_Config * IntcConfig;
//根据中断控制器ID，查找GIC配置信息（Generic Interrupt Controller（通用）中断控制器）
IntcConfig = XScuGic_LookupConfig(INTC_DEVICE_ID);
//初始化中断控制器驱动
XScuGic_CfgInitialize(GicInstancePtr, IntcConfig, IntcConfig->CpuBaseAddress);
//设置并打开中断异常处理功能
Xil_ExceptionInit();
Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,
(Xil_ExceptionHandler)XScuGic_InterruptHandler,
GicInstancePtr);
Xil_ExceptionEnable();
//为GPIO中断设置中断处理函数（IntrHandler为自己编写的中断函数）
XScuGic_Connect(GicInstancePtr, AxiGpioIntrID,
(Xil_ExceptionHandler)IntrHandler, (void *) AxiGpio);
//使能来自于 AXI GPIO 器件的中断
XScuGic_Enable(GicInstancePtr, AxiGpioIntrID);
//设置中断优先级、触发类型（优先级从最高0开始步长8最大为248，0xA0=160优先级中等；触发类型：上升沿）
XScuGic_SetPriorityTriggerType(GicInstancePtr, AxiGpioIntrID, 0xA0 , 0x3);
//使能 AXI GPIO 全局中断
XGpio_InterruptGlobalEnable(&KEY_AXI_GPIO);
//使能中断（对应位为1使能）
XGpio_InterruptEnable(&KEY_AXI_GPIO, KEY_MASK);
}
四、效果

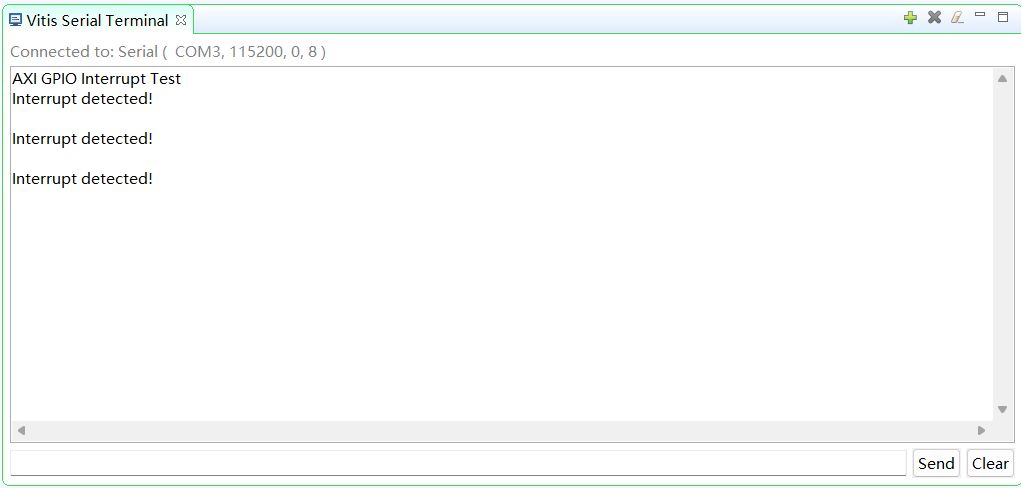

上板后串口打印“AXI GPIO Interrupt” debug信息，之后每按下一次按键LED翻转一次，同时串口打印中断debug信息。
