一.编解码网络

SEQ2SEQ：前半部分与后半部分都为LSTM。输出和标签做损失。（I–>C–>O，O和label做损失）
AE（自编码模型）：前半部分与后半部分都为CNN或转置卷积。输出和自己做损失。（I–>C–>O，O和I做损失）
VAE：使用少。被GAN代替。难，效果又不好。
GAN：优秀。

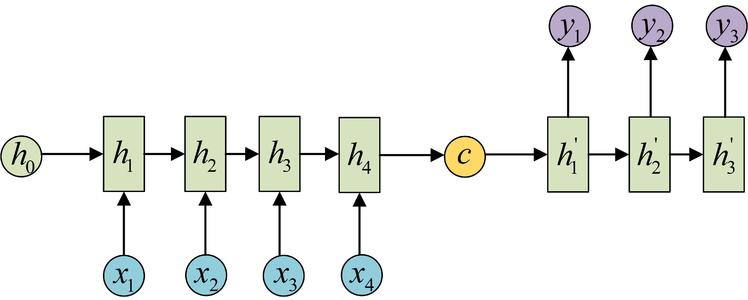

二.SEQ2SEQ

在这里插入图片描述

三.验证码的识别

1.形状变换

首先，将NCHW的图片按照序列裁剪。如下：原始图片大小w,h:240,60；原始图片格式：NCHW；将NCHW–>NSV。
NSV中，N为1，S为240。因为W=60不变，所以V为60x3（3个通道。RNN中三个通道同时往前走）。最终变为（N，240,180）。

在这里插入图片描述

然后，接全连接。使用全连接将图片变为特征。做全连接之前，要将结构NSV–>NV结构。（N,240,180）–>（Nx240,180）。**（Nx240,180）x（180,128）**的权重得到（Nx240,128）的全连接输出结果。
接着，将两个维度变成三个维度。（Nx240,128）–>（N,240,128）。
接着，再接LSTM。将**（N,240,128）传入RNN**中，得到结果C：（N,-1,128）。其中，-1是一个，不用管。即得到编码结果C：（N,128）。
接着，将特征（N,128）传入LSTM中进行解码。上图中，如果0051做onehot编码时，需要（4,10）的维度（4个字，每个字有10个概率，加上批次，为（N,4,10），这就需要将（N,128）变为和（N,4,10）一样的结果才能做损失。（N,128）–>（N,1,128）通过广播–>（N,4,128）通过全连接（（Nx4,128）x(128,10)–>(Nx4,10)–>(N,4,128)）–>（N,4,128）。这时，即可做损失，最后计算得到结果。

2.代码

生成–采样–（网络–训练）

（1）生成图片

图片大小60x240，通道3。
图片上4个数字，0-9之间随机获取。
4个数字颜色随机。数字颜色人为前景色。
图片背景，每个像素颜色也随机。
步骤：
首先，生成一张白色的图片，再使用循环，将获取的每个像素按照从上往下，从左往右一次填充。
接着，随机生成4个数字，随机给定颜色，并按照一定距离间隔写入图片上。
最后，加上模糊效果。
随机3个东西：前景色、背景色、数字颜色。

from PIL import Image,ImageDraw,ImageFont,ImageFilter
import random
import os

#随机数字
def ranNum():
    a = str(random.randint(0,9))
    a = chr(random.randint(48,57))
    b=chr(random.randint(65,90))#大写字母
    c=chr(random.randint(97,122))#小写字母
    d=ord(a)#将字母转化成对应的ascii码

    # print(d)
    return a

#随机颜色1(背景色稍微亮)或反过来
def ranColor1():
    return (random.randint(65,255),
            random.randint(65, 255),
            random.randint(65, 255))
#随机颜色2（前景色稍微暗）或反过来
def ranColor2():
    return (random.randint(32,127),
            random.randint(32, 127),
            random.randint(32, 127))
#240*60
w= 240
h = 60

font = ImageFont.truetype("arial.ttf",40)
for i in range(1000):

    image = Image.new("RGB", (w, h), (255, 255, 255))
    draw = ImageDraw.Draw(image)

    for x in range(w):
        for y in range(h):
            draw.point((x,y),fill=ranColor1())

    filename = ""
    for j in range(4):
        ch = ranNum()
        filename+=ch
        draw.text((60*j+10,10),(ch),font=font,fill=ranColor2())

    # 模糊:
    image = image.filter(ImageFilter.BLUR)
    # image.show()
    if not os.path.exists("./code"):
        os.makedirs("./code")
    image_path = r"./code"
    image.save("{0}/{1}.jpg".format(image_path,filename))
    print(i)

（2）采样

import os
import torch
import numpy as np
from PIL import Image
import torch.utils.data as data
from torchvision import transforms

data_transforms = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize(
        mean=[0.5,0.5,0.5],std=[0.5,0.5,0.5])
])


class Sampling(data.Dataset):
    def __init__(self,root):
        self.transform = data_transforms
        self.imgs = []
        self.labels = []
        for filenames in os.listdir(root):
            x = os.path.join(root,filenames)
            y = filenames.split('.')[0]#第0个是4个字符，第1个是jpg
            # print(y)
            self.imgs.append(x)
            self.labels.append(y)


    def __len__(self):
        return len(self.imgs)
    def __getitem__(self, index):
        img_path = self.imgs[index]
        img = Image.open(img_path)
        img = self.transform(img)
        label = self.labels[index]
        label = self.one_hot(label)
        return img,label
    def one_hot(self,x):
        z = np.zeros(shape=[4,10])
        for i in range(4):
            index = int(x[i])#传进来四个值（如：5286）的第i个
            z[i][index] = 1#如：0数组中第一行中第5个变为1。（如：5286）
        return z

if __name__ == '__main__':
    samping = Sampling("./code")
    dataloader = data.DataLoader(samping,10,shuffle=True,drop_last=True)
    for i,(img,label) in enumerate(dataloader):
        print(i)
        print(img.shape)
        # print(label)
        print(label.shape)

（3）网络和训练

编码
形状与位置变化：（N,3,60,240）–>(N,V,S)即（N,180,240）–>(N,240,180)

x = x.reshape(-1,180,240).permute(0,2,1)

形状变换：(N,240,180)–>(Nx240,180)

x = x.reshape(-1,180)

线性变换：(Nx240,180)x**(180,128)**–>(Nx240,128)

self.fc1 = nn.Sequential(
	nn.Linear(180,128),
	nn.BatchNorm1d(num_features=128),
	nn.ReLU()
	)

fc1 = self.fc1(x)

形状变换：(Nx240,128)–>(N,S,V)

fc1 = fc1.reshape(-1, 240, 128)

传入LSTM

        self.lstm = nn.LSTM(input_size=128,
                            hidden_size=128,
                            num_layers=1,
                            batch_first=True)

lstm,(h_n,h_c) = self.lstm(fc1,None)#None:初始化状态没有。

解码
变形：（N,128）–>(N,1,128)

x = x.reshape(-1,1,128)

广播：(N,1,128)–>(N,4,128)

x = x.expand(-1,4,128)

传入LSTM：（N,S,V）

        self.lstm = nn.LSTM(input_size=128,
                            hidden_size=128,
                            num_layers=1,
                            batch_first=True)

lstm,(h_n,h_c) = self.lstm(x,None)

变形：（N,S,V）–>(N,128)

y1 = lstm.reshape(-1,128)

全连接：(N,128)x（128,10）–>(N,10)

self.out = nn.Linear(128,10)

out = self.out(y1)

变形：(N,10)–>(N,4,10)。10个概率值。

output = out.reshape(-1,4,10)

网络代码：

class Encoder(nn.Module):
    def __init__(self):
        super(Encoder, self).__init__()
        self.fc1 = nn.Sequential(
            nn.Linear(180,128),
            nn.BatchNorm1d(num_features=128),
            nn.ReLU()
        )
        self.lstm = nn.LSTM(input_size=128,
                            hidden_size=128,
                            num_layers=1,
                            batch_first=True)

    def forward(self, x):
        x = x.reshape(-1,180,240).permute(0,2,1)
        x = x.reshape(-1,180)
        fc1 = self.fc1(x)
        fc1 = fc1.reshape(-1, 240, 128)
        lstm,(h_n,h_c) = self.lstm(fc1,None)
        out = lstm[:,-1,:]

        return out


class Decoder(nn.Module):
    def __init__(self):
        super(Decoder, self).__init__()
        self.lstm = nn.LSTM(input_size=128,
                            hidden_size=128,
                            num_layers=1,
                            batch_first=True)
        self.out = nn.Linear(128,10)

    def forward(self,x):
        x = x.reshape(-1,1,128)
        x = x.expand(-1,4,128)
        lstm,(h_n,h_c) = self.lstm(x,None)
        y1 = lstm.reshape(-1,128)
        out = self.out(y1)
        output = out.reshape(-1,4,10)
        return output


class MainNet (nn.Module):
    def __init__(self):
        super(MainNet, self).__init__()
        self.encoder = Encoder()
        self.decoder = Decoder()

    def forward(self, x):
        encoder = self.encoder(x)
        decoder = self.decoder(encoder)

        return decoder

训练代码：

if __name__ == '__main__':
    BATCH = 32
    EPOCH = 100
    save_path = r'params/seq2seq.pth'

    device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
    net = MainNet().to(device)
    if os.path.exists(os.path.join(save_path)):
        net.load_state_dict(torch.load(save_path))
    opt = torch.optim.Adam(net.parameters())
    loss_func = nn.MSELoss()

    if os.path.exists(save_path):
        net.load_state_dict(torch.load(save_path))
    else:
        print("No Params!")

    train_data = Sampling_train_num.Sampling(root="./code")
    train_loader = data.DataLoader(dataset=train_data,
    batch_size=BATCH, shuffle=True, drop_last=True,num_workers=4)

    losses = []
    for epoch in range(EPOCH):

        for i, (x, y) in enumerate(train_loader):
            batch_x = x.to(device)
            batch_y = y.float().to(device)

            output = net(batch_x)
            loss = loss_func(output,batch_y)

            opt.zero_grad()
            loss.backward()
            opt.step()


            if i % 5 == 0:
                losses.append(loss.float())
                label_y = torch.argmax(y,2).detach().numpy()#得到的Y为（N,4,10）,取最大值索引，即，取第二轴的索引。得到格式为（N,4）
                out_y = torch.argmax(output,2).cpu().detach().numpy()

                accuracy = np.sum(out_y == label_y,dtype=np.float32)/(BATCH * 4)#每个字符的准确率
                print("epoch:{},i:{},loss:{:.4f},acc:{:.2f}%".format(epoch,i,loss.item(),accuracy * 100))
                print("label_y:",label_y[0])
                print("out_y:",out_y[0])


                plt.clf()
                plt.plot(losses)
                plt.pause(0.01)


        torch.save(net.state_dict(), save_path)
