python学opencv|读取图像（六十九）使用cv2.HoughLinesP()函数实现图像中的霍夫直线检测

【1】引言

前序学习进程中，已经对边缘检测有了一定的了解，相关文章链接为：

python学opencv|读取图像（六十四）使用cv2.findContours()函数+cv2.drawContours()函数实现图像轮廓识别和标注-CSDN博客

python学opencv|读取图像（六十八）使用cv2.Canny()函数实现图像边缘检测-CSDN博客

在此基础上，如果想绘制图像边缘轮廓中的直线，就会用到霍夫直线变换。实质上，霍夫直线变换这算是一种特征检测，它检测到直线，然后才能画直线。

霍夫直线变换调用的函数为cv2.HoughLinesP()。

【2】官网教程

点击下方链接，直达霍夫直线变换调用的函数cv2.HoughLinesP()的官网教程：

OpenCV: Feature Detection

官网页面对cv2.HoughLinesP()函数的说明为：

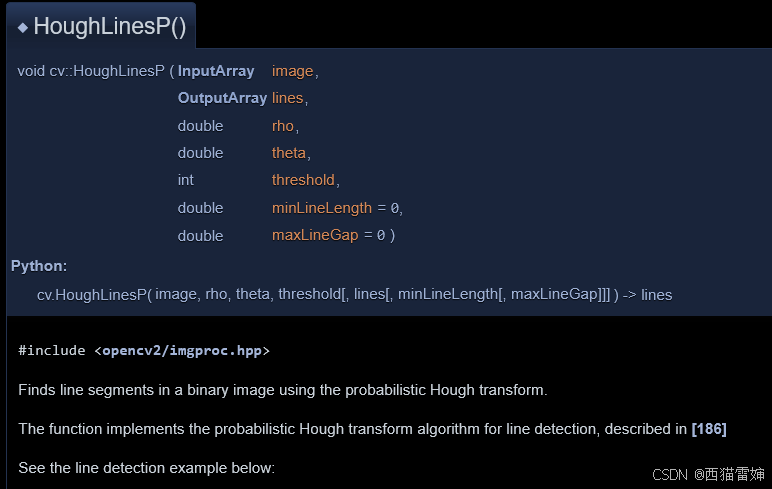

图1  官网页面对cv2.HoughLinesP()函数的说明

具体的，官网页面对cv2.HoughLinesP()函数的参数说明为：

cv.HoughLinesP(

image                              #输入图像，8位单通道灰度图

rho                                   #检测长度用的步长，取值=1时检测所有可能的长度

theta                                #检测角度用的步长，取值=np.pi/180时检测所有可能的角度

threshold                         #检测阈值，越小时检测的直线越多

lines                                #输出值，输出直线的两个端点坐标

minLineLength                #线段最小长度，小于该长度的线段不输出

maxLineGap)                  #线段之间的最小距离

【3】代码测试

首先是引入必要的模块和相关的图像：

import cv2 as cv # 引入CV模块
import numpy as np #引入numpy模块

# 读取图片
src = cv.imread('srctt.png') #读取图像

然后对图像进行预处理 ：

#预处理图像
srcb=cv.medianBlur(src,3) #中值滤波
gray=cv.cvtColor(srcb,cv.COLOR_BGR2GRAY) #将图像转化为灰度图
r=cv.Canny(gray,100,280) #边缘检测

图像预处理的过程是层层递进的：

首先进行中值滤波处理，可以实现图像降噪；

然后将降噪后的图像转化为灰度图；

之后对灰度图进行边缘检测。

边缘检测的目的是，养这些边缘检测的值来做霍夫直线变换，由此获得紧贴轮廓的直线。

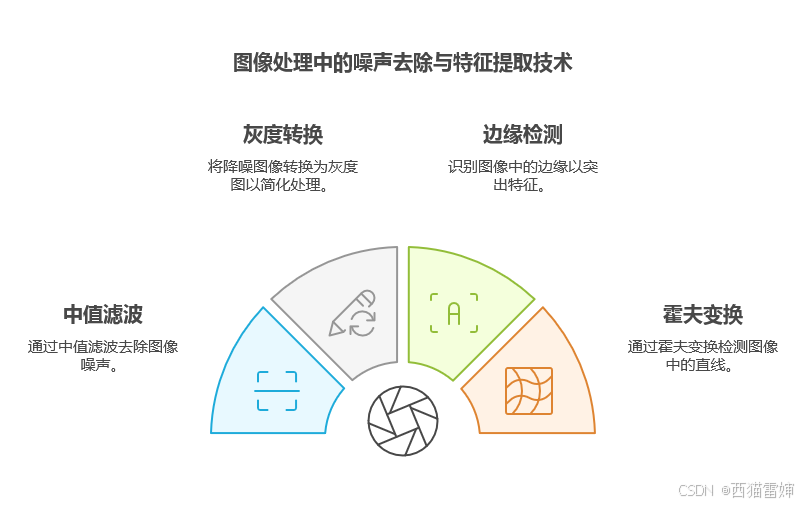

图2 图像处理流程

之后进行霍夫直线变换：

#霍夫直线变换
lines1=cv.HoughLinesP(r,1,np.pi/180,60,minLineLength=80,maxLineGap=10)

然后显示和保存图像：

#绘制霍夫直线变换获得的直线
for line in lines1:
    x1,y1,x2,y2=line[0]
    cv.line(src,(x1,y1),(x2,y2),(200,150,200),5)

#显示和保存图像
cv.imshow('gr', gray)
cv.imshow('r',r)
cv.imshow('src',src)
cv.imwrite('ll.png', src) #保存图像

cv.waitKey()  # 图像不关闭
cv.destroyAllWindows()  # 释放所有窗口

代码运行相关的图像有：

图3 初始图像

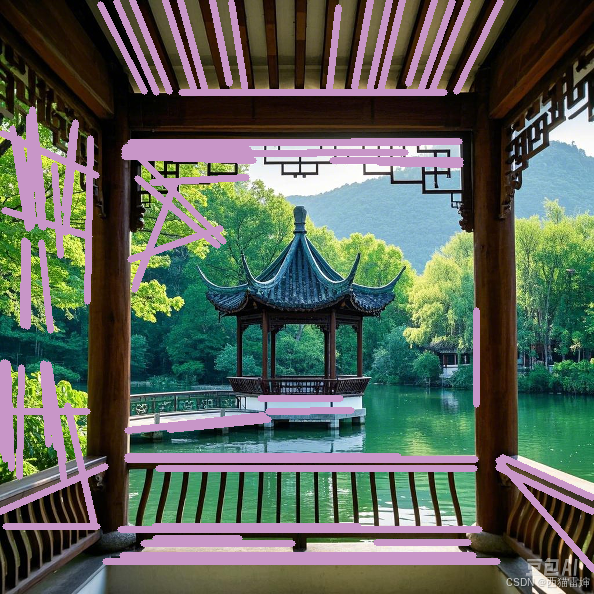

图4 霍夫变换直线检测后的图像

由图4可见，经过霍夫直线变换检测，部分直线被检测到，并被添加到图像上。

【4】代码优化

实际上，前述代码只描绘了一种情况的霍夫直线变换检测结果，如果改变cv2.HoughLinesP()函数的参数，想多检测几次，就需要扩充代码，比如：

#霍夫直线变换
lines1=cv.HoughLinesP(r,1,np.pi/180,60,minLineLength=80,maxLineGap=10)
lines2=cv.HoughLinesP(r,1,np.pi/180,80,minLineLength=80,maxLineGap=10)
lines3=cv.HoughLinesP(r,1,np.pi/180,80,minLineLength=100,maxLineGap=10)
lines4=cv.HoughLinesP(r,1,np.pi/180,80,minLineLength=100,maxLineGap=30)
lines5=cv.HoughLinesP(r,1,np.pi/30,80,minLineLength=100,maxLineGap=30)

#绘制霍夫直线变换获得的直线
for line in lines1:
    x1, y1, x2, y2 = line[0]
    l1 = cv.line(src, (x1, y1), (x2, y2), (200, 150, 200), 5)
    cv.imshow('l1', l1)
    cv.imwrite('l1.png', l1)  # 保存图像

for line in lines2:
    x1, y1, x2, y2 = line[0]
    l2 = cv.line(src, (x1, y1), (x2, y2), (200, 150, 200), 5)
    cv.imshow('l2', l2)
    cv.imwrite('l2.png', l2)  # 保存图像

for line in lines3:
    x1, y1, x2, y2 = line[0]
    l3 = cv.line(src, (x1, y1), (x2, y2), (200, 150, 200), 5)
    cv.imshow('l3', l3)
    cv.imwrite('l3.png', l3)  # 保存图像

for line in lines4:
    x1, y1, x2, y2 = line[0]
    l4 = cv.line(src, (x1, y1), (x2, y2), (200, 150, 200), 5)
    cv.imshow('l4', l4)
    cv.imwrite('l4.png', l4)  # 保存图像

for line in lines5:
    x1, y1, x2, y2 = line[0]
    l5 = cv.line(src, (x1, y1), (x2, y2), (200, 150, 200), 5)
    cv.imshow('l5', l5)
    cv.imwrite('l5.png', l5)  # 保存图像

实际上，这样做的目标就是逐个改变cv2.HoughLinesP()函数的参数，这个过程可以用一个for循环完成：

#霍夫直线变换
params_list = [
    (1, np.pi/180, 60, 80, 10),
    (1, np.pi/180, 80, 80, 10),
    (1, np.pi/180, 80, 100, 10),
    (1, np.pi/180, 80, 100, 30),
    (1, np.pi/30, 80, 100, 30)
]

# 假设 r 和 src 已经定义
transformed_images = [src]  # 先将原始图像添加到列表中

# 假设 r 和 src 已经定义
for i, (rho, theta, threshold, minLineLength, maxLineGap) in enumerate(params_list, start=1):
    # 霍夫直线变换
    lines = cv.HoughLinesP(r, rho, theta, threshold, minLineLength=minLineLength, maxLineGap=maxLineGap)
    if lines is not None:
        img = src.copy()  # 复制原图像，避免多次绘制影响
        for line in lines:
            x1, y1, x2, y2 = line[0]
            img = cv.line(img, (x1, y1), (x2, y2), (200, 150, 200), 5)
        transformed_images.append(img)

 这里首先用params_list矩阵，收集了所有的cv2.HoughLinesP()函数参数，然后用一个for循环，通过使用enumerate()函数将所有参数按照顺序代入cv2.HoughLinesP()函数进行运算。

enumerate(params_list, start=1)函数是一个枚举器，代表从第一个params_list的子项开始，逐个调用子项中的(rho, theta, threshold, minLineLength, maxLineGap)参数。for后的i其实就是个计数器，代表第几次调用参数，一般情况下，i的起始数据是0，第一次调用会被系统记录是第0次调用，而因为start=1约定了i的起始=1，所以第一次调用会被系统认为是第1次调用。、

然后仔细观察代码，会发现有一行代码使用了src：

transformed_images = [src]  # 先将原始图像添加到列表中

这行代码的目的是，想把经过霍夫直线变换的图像和初始图像放在一起比较，先让一个矩阵存储一下初始图像src。

在for循环中，同样还有一行代码：

        transformed_images.append(img)

这行代码的作用是，在每一次执行for循环后，会把获得的霍夫直线变换的图像直接添加在src后面。

然后因为一共做了5次霍夫直线变换，加上初始图像，一共6个小图，所以可以组合成一个2X3的大图，这时候为了谨慎，先检测一下是否有6个图：

# 确保图像数量足够进行两行三列的拼接
while len(transformed_images) < 6:
    # 如果图像数量不足 6 个，用空白图像填充
    blank_image = np.zeros_like(src)
    transformed_images.append(blank_image)

这个while循环中的blank_image = np.zeros_like(src)的意思是，生成一个和src等大的纯0矩阵，这是个纯黑色图。

之后按照顺序组合成两行三列的大图：

# 分割图像列表为两行
first_row = transformed_images[:3]
second_row = transformed_images[3:6]

# 水平拼接每行的图像
h_concat_first_row = cv.hconcat(first_row)
h_concat_second_row = cv.hconcat(second_row)

# 垂直拼接两行的图像
final_image = cv.vconcat([h_concat_first_row, h_concat_second_row])

最后显示和保存图像：

# 显示和保存最终拼接图像
cv.imshow('Concatenated Images', final_image)
cv.imwrite('concatenated_images.png', final_image)

# 等待按键关闭窗口
cv.waitKey()
cv.destroyAllWindows()

代码运行后，获得的图像为：

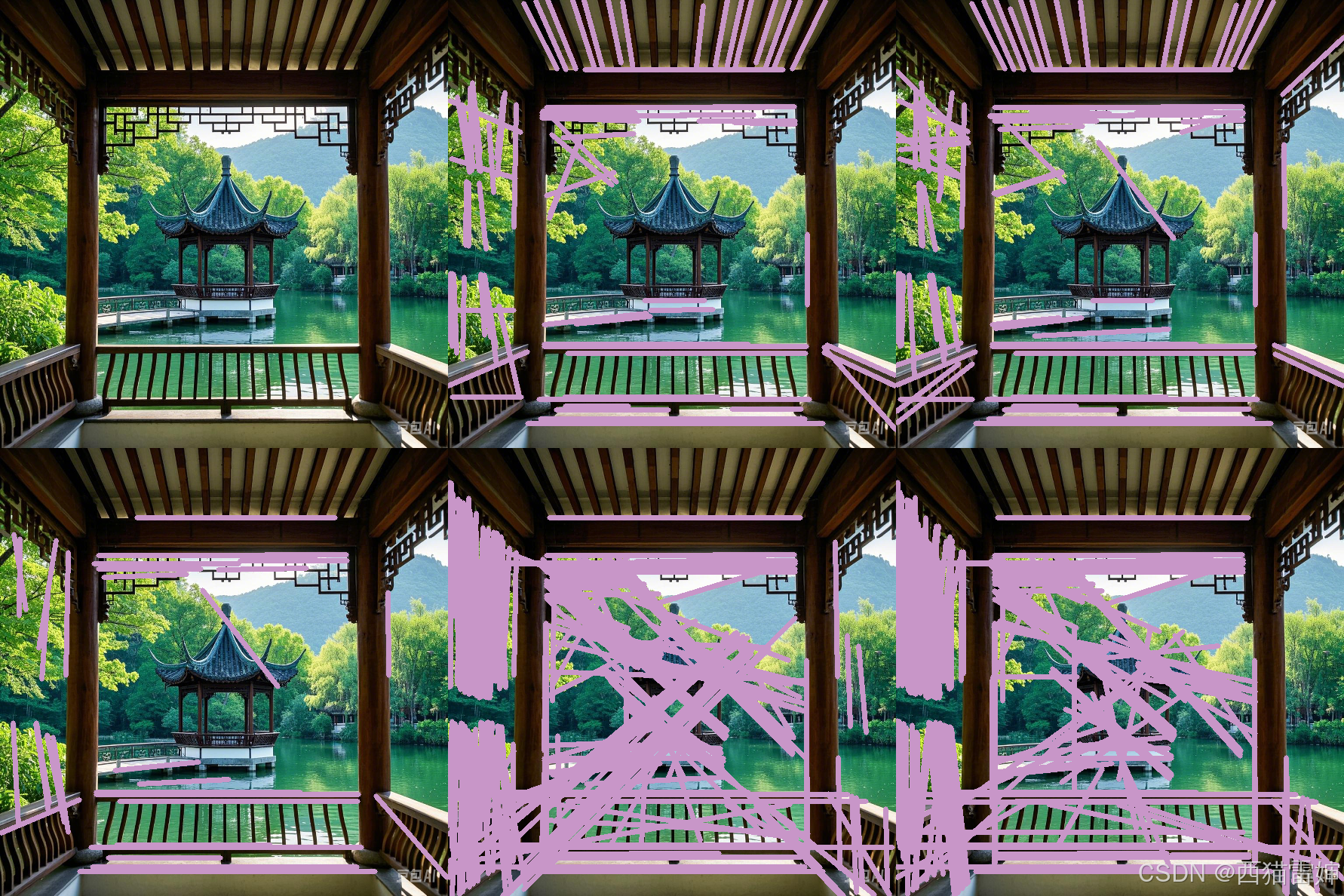

图5  多个霍夫直线变换图像对比

图5显示了多个霍夫直线变换图像对比效果，相对来说，第一行第三列的图像效果好一些。

第一行第三列的图像和第一行第二列的图像相比，调高了阈值，从60到80；

第二行第一列的图像和第一行第三列的图像相比。提高了线段最小长度，从80到100，所以部分短的直线没有输出；

第二行第二列的图像和第二行第一列的图像相比。提高了线段之间的最小距离，从10到30，输出了更多线段；

第二行第三列的图像和第二行第二列的图像相比。增大了检测角度用的步长，从np.pi/180到np.pi/30，输出了更少的线段。

【5】总结

掌握了python+opencv实现调用cv2.HoughLinesP()函数实现图像中的霍夫变换直线检测。
