一、背景意义
乒乓球是一项快速的运动，准确检测和追踪乒乓球的运动轨迹对于比赛分析、自动裁判系统和训练反馈等方面具有重要意义。随着计算机视觉和深度学习技术的发展，基于图像处理的乒乓球检测方法逐渐成为研究热点。通过实时监测乒乓球的运动状态，可以提高比赛的公正性和观赏性，同时为教练和运动员提供科学的数据支持。
二、数据集
2.1数据采集
数据采集是制作乒乓球检测数据集的第一步，旨在收集多样化的乒乓球运动图像，以确保数据集的代表性和全面性。具体的步骤包括：
-
拍摄场景选择：选择不同的拍摄场景，包括室内乒乓球馆、户外场地等，确保在各种光照条件和背景环境下收集数据。不同的环境会影响乒乓球的可见性，增加数据集的多样性。
-
设备准备：使用高清摄像机或智能手机进行拍摄，确保图像质量足够高，以便后续的标注和分析。设备应稳定，避免图像模糊或抖动。
-
运动状态记录：捕捉乒乓球在不同运动状态下的图像，如发球、击球和反弹等。需要记录每种状态的具体时间和场景，以便于后续标注和分类。
数据清洗的步骤旨在提高数据集的质量，去除不符合标准的样本。清洗过程主要包括：
-
去重处理：检查数据集中是否存在重复的图像，利用哈希算法或图像相似度检测工具，剔除重复样本，以确保每个样本都是唯一的。
-
质量评估：对所有图像进行质量检查，剔除模糊、低分辨率或与乒乓球主题无关的图像，确保每个样本能够清晰展现乒乓球的状态。
-
格式统一：将所有图像转换为统一的格式（如JPEG）和尺寸（如640x480像素），以便于后续处理和模型训练。
2.2数据标注
数据标注是制作乒乓球检测数据集的重要环节，主要目标是为每张图像中的乒乓球添加标签。标注过程的主要步骤包括：
-
选择标注工具：选择合适的标注工具，如LabelImg，以便于对图像进行准确的标注。该工具支持多种格式的标注文件，便于后续使用。
-
绘制边界框：逐一打开图像，使用矩形工具为乒乓球绘制边界框，并标注为“球”。确保每个边界框准确地包围乒乓球，并避免漏标。
-
确保类别一致性：为每个绘制的边界框选择正确的类别，并记录这些信息，确保与数据集中定义的类别一致，避免混淆。
-
保存标注数据：完成标注后，将标注结果保存为指定格式（如XML或TXT），以便后续模型训练时使用。
-
标注质量审核：对标注结果进行复审，确保每个乒乓球均被准确标注，必要时进行交叉验证，以提高标注的准确性。

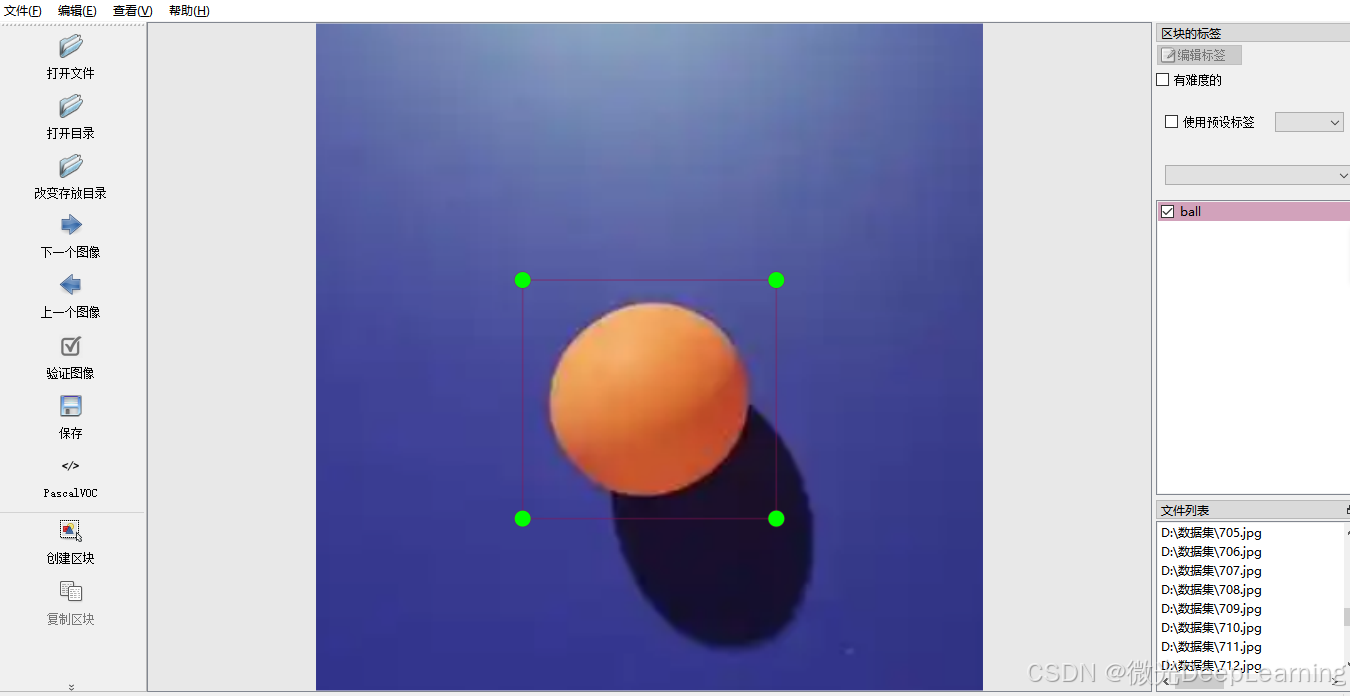

使用LabelImg进行乒乓球检测数据集的标注过程涉及多个步骤，工作量相对较大且复杂。首先，启动LabelImg软件并选择需要标注的图像文件夹。接着，逐一打开每张图像，使用矩形工具围绕乒乓球绘制边界框，确保每个框准确地包围乒乓球，并标注为“球”。这一过程中，标注人员需要保持高度的专注，以避免漏标或误标，同时还需注意不同图像中的乒乓球可能处于不同的运动状态和角度，增加了标注的复杂性。完成标注后，保存每张图像的标注结果，并对标注质量进行复审，以确保数据集的准确性和完整性。
乒乓球数据集中包含以下类别：
- 球：指乒乓球本身，在运动过程中需要被准确识别和追踪。
2.3数据预处理
数据预处理是为模型训练做准备的重要步骤，主要包括以下几个方面：
-
数据增强：利用图像翻转、旋转、缩放、裁剪等方法对原始图像进行增强，以增加数据集的多样性，提高模型的鲁棒性。
-
归一化处理：对图像像素值进行归一化，将其缩放到[0, 1]或[-1, 1]的范围内，以加速模型训练的收敛速度。
-
划分数据集：将处理后的数据集划分为训练集、验证集和测试集，通常按照70%训练、20%验证、10%测试的比例进行分配，确保每个子集中的乒乓球分布一致。
-
格式转换：将图像和标注数据转换为适合所用深度学习框架的格式，例如YOLO模型需要生成对应的TXT文件，记录每张图像中的乒乓球信息。
标注格式:
- VOC格式 (XML)
- YOLO格式 (TXT)
yolo_dataset/
│
├── train/
│ ├── images/
│ │ ├── image1.jpg
│ │ ├── image2.jpg
│ │ ├── ...
│ │
│ └── labels/
│ ├── image1.txt
│ ├── image2.txt
│ ├── ...
│
└── test...
└── valid...
voc_dataset/
│
├── train/
│ ├───├
│ │ ├── image1.xml
│ │ ├── image2.xml
│ │ ├── ...
│ │
│ └───├
│ ├── image1.jpg
│ ├── image2.jpg
│ ├── ...
│
└── test...
└── valid...三、模型训练
3.1理论技术
卷积神经网络基本结构由输入层、多个卷积层、激活层、池化层和全连接层组成。卷积层通过卷积操作提取图像中的特征，卷积核在输入图像上滑动，生成特征图。每个卷积核能够捕捉到不同的特征，例如边缘、纹理等，随后通过激活函数引入非线性，增强模型的表达能力。池化层通常用于降低特征图的维度，通过选取特征图中的最大值或平均值，保留重要特征的同时减少计算量。最终，经过多层卷积和池化，特征被传递到全连接层进行分类或回归。
CNN在乒乓球检测任务中的优势在于其强大的特征提取能力和自适应性。通过多层结构，CNN能够自动学习乒乓球在不同运动状态下的特征，从而高效地进行检测与识别。与传统图像处理方法相比，CNN无需手工设计特征，能够在复杂背景中区分乒乓球与其他物体。
YOLO是一种用于目标检测的深度学习算法，以其快速和高效的特点受到广泛应用。YOLO模型的结构主要由一个深度卷积神经网络和一个检测头组成。该算法将输入图像划分为SxS的网格，每个网格负责预测边界框及其对应的类别概率。YOLO通过在单次前向传播中实现目标定位和分类，大幅提升了检测速度。每个网格不仅预测物体的类别，还输出多个边界框及其置信度，确保模型能够同时检测多个目标。
3.2模型训练
1. 数据集预处理
在实施YOLO项目之前，首先需要准备和划分数据集。数据集应包含不同角度和光照条件下的乒乓球图像，确保样本的多样性和代表性。可以通过拍摄或从网络下载获取样本。将数据集随机划分为训练集、验证集和测试集，通常推荐的比例为70%训练、20%验证、10%测试。以下是数据集划分的示例代码：
import os
import random
import shutil
# 定义数据集路径
dataset_path = 'path/to/ping_pong_dataset'
images = os.listdir(dataset_path)
# 随机划分数据集
random.shuffle(images)
train_split = int(len(images) * 0.7)
val_split = int(len(images) * 0.9)
train_images = images[:train_split]
val_images = images[train_split:val_split]
test_images = images[val_split:]
# 创建新的目录以存放划分后的数据集
os.makedirs('train', exist_ok=True)
os.makedirs('val', exist_ok=True)
os.makedirs('test', exist_ok=True)
2. 模型训练
在完成数据准备后，需要配置YOLO模型。首先，准备模型的配置文件（如yolov3.cfg），设置网络参数、学习率和批量大小等。创建数据描述文件（如data.yaml），指定训练和验证数据集路径及类别数。例如，data.yaml文件内容如下：
train: train
val: val
nc: 1 # 目标类别数量（乒乓球）
names: ['ball']
模型配置完成后，可以开始训练YOLO模型。使用命令行运行YOLO训练命令，模型将开始处理训练数据。在训练过程中，可以根据需要调整学习率和其他超参数。
python train.py --img 640 --batch 16 --epochs 50 --data data.yaml --weights yolov3.weights
3. 模型评估
完成训练后，对模型进行测试和评估是检验其性能的关键步骤。使用测试集中的图像，利用训练好的YOLO模型进行目标检测，生成检测结果并进行可视化。以下是测试和可视化的示例代码：
import cv2
import torch
# 加载训练好的模型
model = torch.hub.load('ultralytics/yolov5', 'custom', path='runs/train/exp/weights/best.pt')
# 进行检测
img = 'test/test_image.jpg'
results = model(img)
# 可视化检测结果
results.show() # 显示结果
results.save('output/') # 保存结果到指定目录
通过计算准确率、召回率和F1分数等评估指标，全面了解模型的性能，为后续的优化和调整提供依据。
四、总结
通过自制数据集和深度学习算法构建一个高效的乒乓球检测系统。首先，通过精细的图像采集和标注，为模型训练提供丰富的样本支持。结合卷积神经网络（CNN）和YOLO（You Only Look Once）算法，构建了改进的CNN-YOLO模型，以提升乒乓球检测的准确性和速度。在各个阶段的实施中，通过合理的数据预处理和模型评估，验证了所构建模型的有效性，为乒乓球运动的智能化分析提供了可靠的技术保障。
