一、背景意义
棉花作为一种重要的经济作物，其健康成长直接影响农业生产和经济效益。棉花病害如枯萎病和卷叶病会导致产量下降和品质劣化，因此及时、准确地检测病害是农业管理的重要任务。自动化的棉花病害检测系统不仅能够提高检测效率，还能够降低人工成本，确保农作物的健康生长。
二、数据集
2.1数据采集
- 选择采集设备：使用高质量的相机或智能手机进行图像拍摄，确保能够捕捉到病害的细节。
- 采集环境：选择合适的光照条件，避免强烈的阳光直射或阴影影响图像质量。最好在不同的天气条件和不同的生长阶段进行拍摄，以增加数据集的多样性。
- 样本选择：在棉花种植区收集不同生长阶段和不同病害类型的样本，如白粉病、枯萎病、斑点病等，确保数据集的全面性。
2.2数据标注
- 标注工具选择：使用开源标注工具如LabelImg或Roboflow进行图像标注。
- 标注内容：为每张图像标注病害类型及其位置。可以使用矩形框标出病害区域，并为每个框分配相应的标签（如“白粉病”， “枯萎病”等）。
- 质量控制：确保标注的准确性，可以邀请领域专家进行审核，确保标注的一致性和准确性。
棉花图片数据集中包含以下几种类别：
- 枯萎病：棉花植物因病原体感染而导致的萎缩状态。
- 卷叶病：棉花叶片出现卷曲、变形现象，通常由病害或环境因素引起。
- 健康：棉花植物生长良好，无病害迹象的状态。
- 萎蔫：棉花植物因缺水或病害导致的萎缩现象。
- 萎蔫图像：专门用于表示萎蔫状态的图像数据。
2.3数据预处理
在标注完成后，数据通常还需要进行预处理以确保其适合模型的输入格式。常见的预处理步骤包括：
- 数据清洗：去除重复、无效或有噪声的数据。
- 数据标准化：例如，对图像进行尺寸调整、归一化，对文本进行分词和清洗。
- 数据增强：通过旋转、缩放、裁剪等方法增加数据的多样性，防止模型过拟合。
- 数据集划分：将数据集划分为训练集、验证集和测试集，确保模型的泛化能力。
标注格式:
- VOC格式 (XML)
- YOLO格式 (TXT)
yolo_dataset/
│
├── train/
│ ├── images/
│ │ ├── image1.jpg
│ │ ├── image2.jpg
│ │ ├── ...
│ │
│ └── labels/
│ ├── image1.txt
│ ├── image2.txt
│ ├── ...
│
└── test...
└── valid...
voc_dataset/
│
├── train/
│ ├───├
│ │ ├── image1.xml
│ │ ├── image2.xml
│ │ ├── ...
│ │
│ └───├
│ ├── image1.jpg
│ ├── image2.jpg
│ ├── ...
│
└── test...
└── valid...三、模型训练
3.1理论技术
卷积神经网络（CNN）是一种专门用于处理图像数据的深度学习模型，具有层次化结构，包含多个卷积层、激活层和池化层。在CNN中，卷积层通过多个滤波器（卷积核）在输入图像上滑动，以提取局部特征，形成特征图。每个卷积核能够学习到不同的特征，如边缘、纹理和形状。随后，激活层（通常使用ReLU函数）引入非线性，增强模型的表达能力。池化层则用于降低特征图的维度，减少计算量并保留重要信息，从而提升模型的训练效率。最终，经过多个卷积和池化层处理后，特征被送入全连接层进行分类或回归。
CNN在棉花病害检测中的主要优势在于其强大的特征提取能力和适应性。由于棉花病害表现出不同的形态特征（如枯萎病和卷叶病），CNN能够通过多层网络结构自动学习并提取这些复杂的特征，从而提高模型的准确率。相较于传统特征提取方法，CNN能够处理大量数据，并从中学习到潜在的模式，进而在病害检测中展现出更高的精度。此外，CNN的参数共享机制大大减少了模型的复杂性，使其在大规模数据集上训练时更加高效。
YOLO核心思想是将目标检测视为一个回归问题。将输入图像划分为SxS的网格，每个网格负责预测边界框和类别概率。网络结构包含多个卷积层和池化层，最后通过检测头输出每个网格的边界框坐标及其置信度，同时预测物体的类别。YOLO在棉花病害检测中的优势主要体现在其实时性和高准确性。通过一次前向传播，YOLO能够以极高的速度检测出图像中的多个病害区域，这对于实时监控和快速反应至关重要。在棉花病害检测任务中，YOLO能够有效处理多个类别的病害（如枯萎病、卷叶病等），并在复杂背景中进行准确识别。此外，YOLO的全局上下文处理特性使得它能够理解不同病害之间的关系，进而提高检测的准确性和鲁棒性。这种特性使其在农业监测和病害防治方面具有广泛的应用前景。
3.2模型训练
1. 数据集预处理
在实施YOLO项目之前，首先需要准备和划分数据集。数据集应包含不同类型的棉花图像，以确保样本的多样性和代表性。可以通过拍摄或从网络下载获取样本。将数据集随机划分为训练集、验证集和测试集，通常推荐的比例为70%训练、20%验证、10%测试。以下是数据集划分的示例代码：
import os
import random
import shutil
# 定义数据集路径
dataset_path = 'path/to/cotton_disease_dataset'
images = os.listdir(dataset_path)
# 随机划分数据集
random.shuffle(images)
train_split = int(len(images) * 0.7)
val_split = int(len(images) * 0.9)
train_images = images[:train_split]
val_images = images[train_split:val_split]
test_images = images[val_split:]
# 创建新的目录以存放划分后的数据集
os.makedirs('train', exist_ok=True)
os.makedirs('val', exist_ok=True)
os.makedirs('test', exist_ok=True)
for image in train_images:
shutil.copy(os.path.join(dataset_path, image), 'train/')
for image in val_images:
shutil.copy(os.path.join(dataset_path, image), 'val/')
for image in test_images:
shutil.copy(os.path.join(dataset_path, image), 'test/')

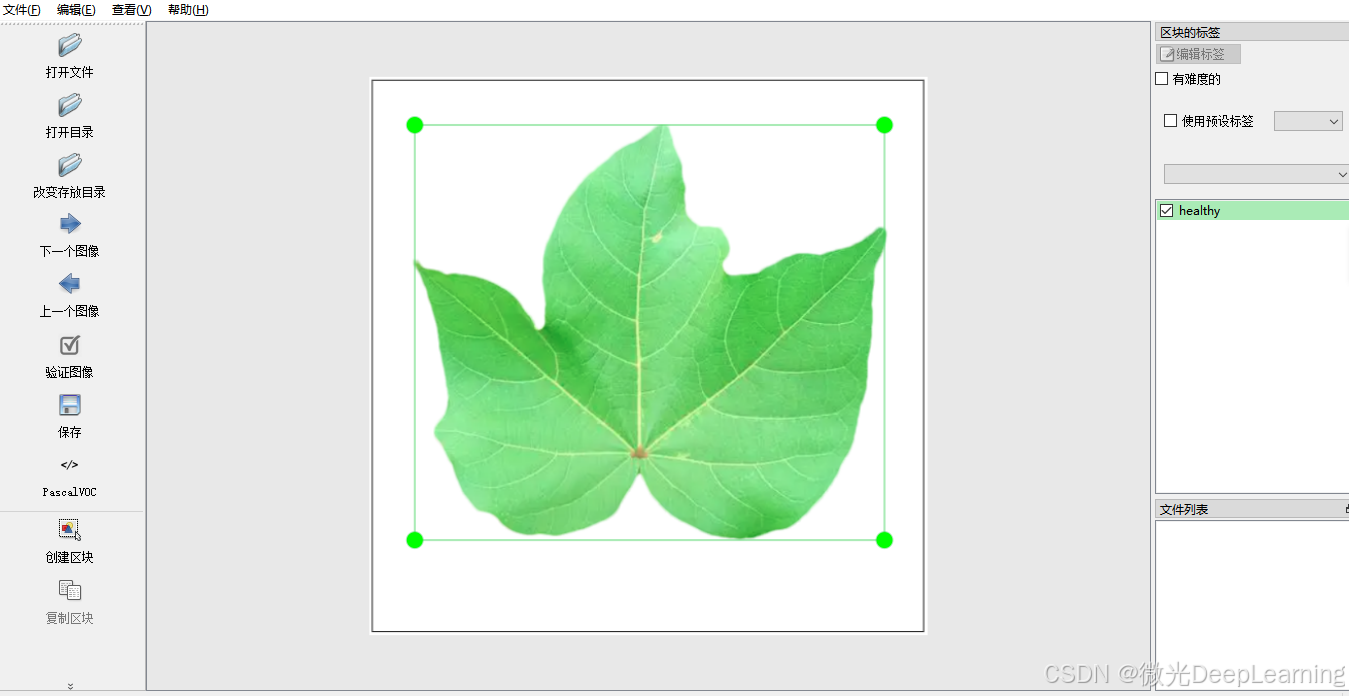

数据标注是YOLO项目中的关键环节，准确的标注直接影响模型的训练效果。使用LabelImg等标注工具为每张图像中的病害进行标注，通常采用矩形框的方式。标注过程的步骤如下：
- 启动LabelImg，选择需要标注的图像文件夹。
- 逐一打开图像，使用矩形工具绘制边界框，围绕不同的病害进行标注。
- 输入病害的类别名称（如“枯萎病”、“卷叶病”等）并保存标注。
- 确保每个病害均被准确标注，避免遗漏。
labelImg path/to/images/ -o path/to/annotations/ --format=pascalvoc
2. 模型训练
在完成数据准备后，需要配置YOLO模型。首先，准备模型的配置文件（如yolov3.cfg），设置网络参数、学习率和批量大小等。创建数据描述文件（如data.yaml），指定训练和验证数据集路径及类别数。例如，data.yaml文件内容如下：
train: train
val: val
nc: 3 # 目标类别数量（枯萎病、卷叶病、健康）
names: ['枯萎病', '卷叶病', '健康']
模型配置完成后，可以开始训练YOLO模型。使用命令行运行YOLO训练命令，模型将开始处理训练数据。以下是训练的示例命令：
python train.py --img 640 --batch 16 --epochs 50 --data data.yaml --weights yolov3.weights
在训练过程中，可以根据需要调整学习率和其他超参数。例如，通过命令行参数设置学习率：
python train.py --img 640 --batch 16 --epochs 50 --data data.yaml --weights yolov3.weights --hyp hyp.scratch.yaml
在hyp.scratch.yaml文件中，可以自定义学习率、动量、权重衰减等超参数：
# hyperparameters
lr0: 0.01 # 初始学习率
lrf: 0.1 # 最终学习率
momentum: 0.937 # 动量
weight_decay: 0.0005 # 权重衰减
3. 模型评估
完成训练后，对模型进行测试和评估是检验其性能的关键步骤。使用测试集中的图像，利用训练好的YOLO模型进行目标检测，生成检测结果并进行可视化。以下是测试和可视化的示例代码：
import cv2
import torch
# 加载训练好的模型
model = torch.hub.load('ultralytics/yolov5', 'custom', path='runs/train/exp/weights/best.pt')
# 进行检测
img = 'test/test_image.jpg'
results = model(img)
# 可视化检测结果
results.show() # 显示结果
results.save('output/') # 保存结果到指定目录
四、总结
通过自制数据集和深度学习算法构建一个高效的棉花病害检测系统。首先，通过精细的图像采集和标注，为模型训练提供丰富的样本支持。结合卷积神经网络（CNN）和YOLO（You Only Look Once）算法，构建了改进的CNN-YOLO模型，以提升棉花病害检测的准确性和速度。在各个阶段的实施中，通过合理的数据预处理和模型评估，验证了所构建模型的有效性，为棉花病害检测提供了可靠的技术保障。
