前言
做完前面的所有素材（模型+材质），和基本的关卡设计，就可以开始组合了。这个时候的工作主要转到UE上了。代码可能会多点
素材处理是挺大的一块内容。技巧和处理比较多而且巧。
但是这块弄完基本上没什么了。
剩下的就是打光和后处理了
个人向+纯小白，笔记性质，不做深究。
那就开始吧。
一、材质处理
注意事项
Normal贴图导入的时候要记得翻转绿通道，要不然凹凸是反的。
概论
我们会通过材质规划确定准备做的纹理。
- 砖墙
- 沙化的大块石头
- 粗糙的沙子
- 细腻的沙子
- 等等
但是这些纹理要被用到确切的物体上，每个物体都需要创造一个新的材质。
这很麻烦。我们会想要去使用类似于子父类的方式，创造实例，减少人工成本。
Master是主体材质，其他所有材料都是他的材质实例。
我们一共做了三个Master,沙墙Master，三平面Master，和地形Master。
把这三块材质做好，材质实例只需要调整他的参数即可。
当做完Master后，再去做打破 Tilling、设置视差贴图的操作。
文章这里顺序倒置的原因是我保存的都是最终全部做完的结果了。
倒过来叙述比较容易，也比较容易看懂我的连连看。
打破重复
恰好之前也学过ben的打破tilling的方法
然后清佬是有这个的笔记的地编教程
这个是利用一张纹理图的旋转，缩放打破Tilling。

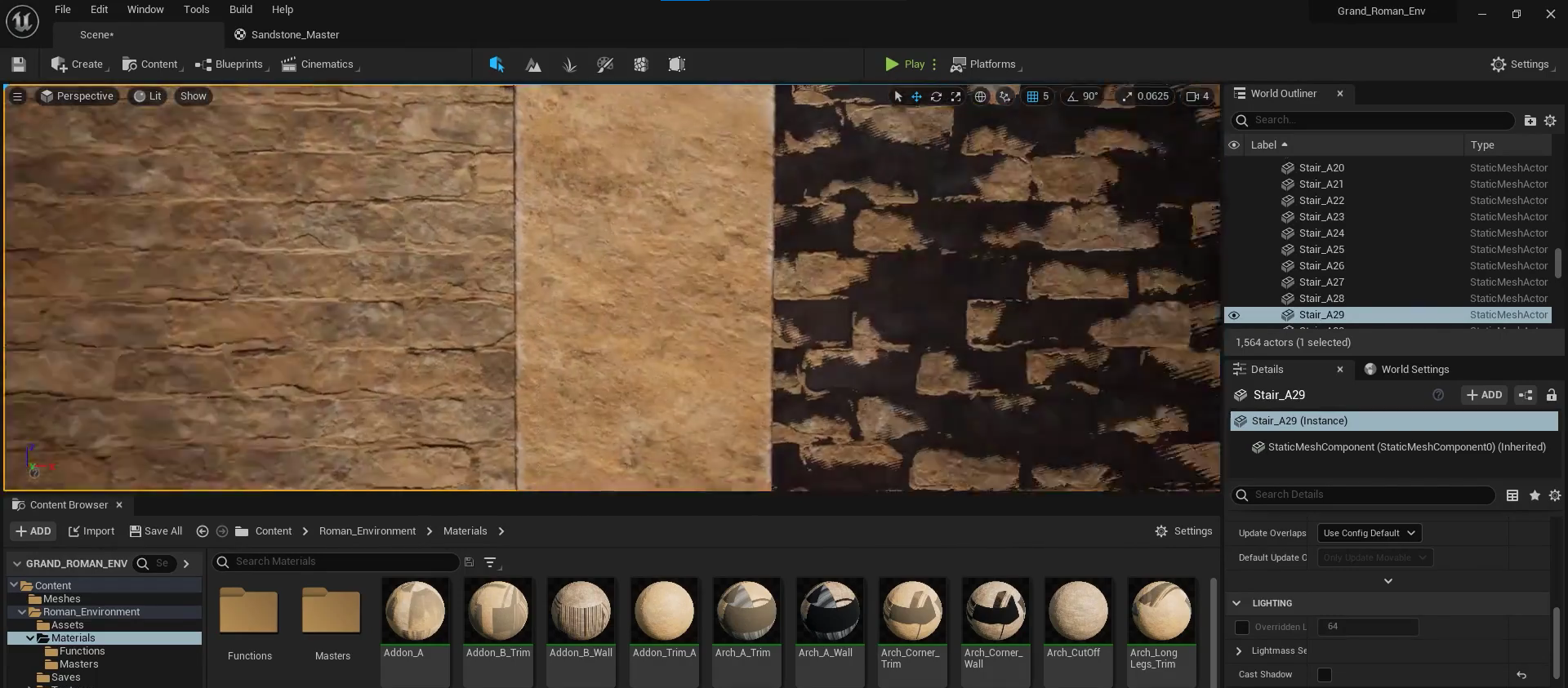

但是这个课程用的是顶点绘制，即多个纹理混合，增加新的花纹。（比如砖块直接通过改颜色等操作变成另外的纹理）。如下图所示
这三块地方的砖头是一种材质，但是是不同的效果。
具体的实现如下：

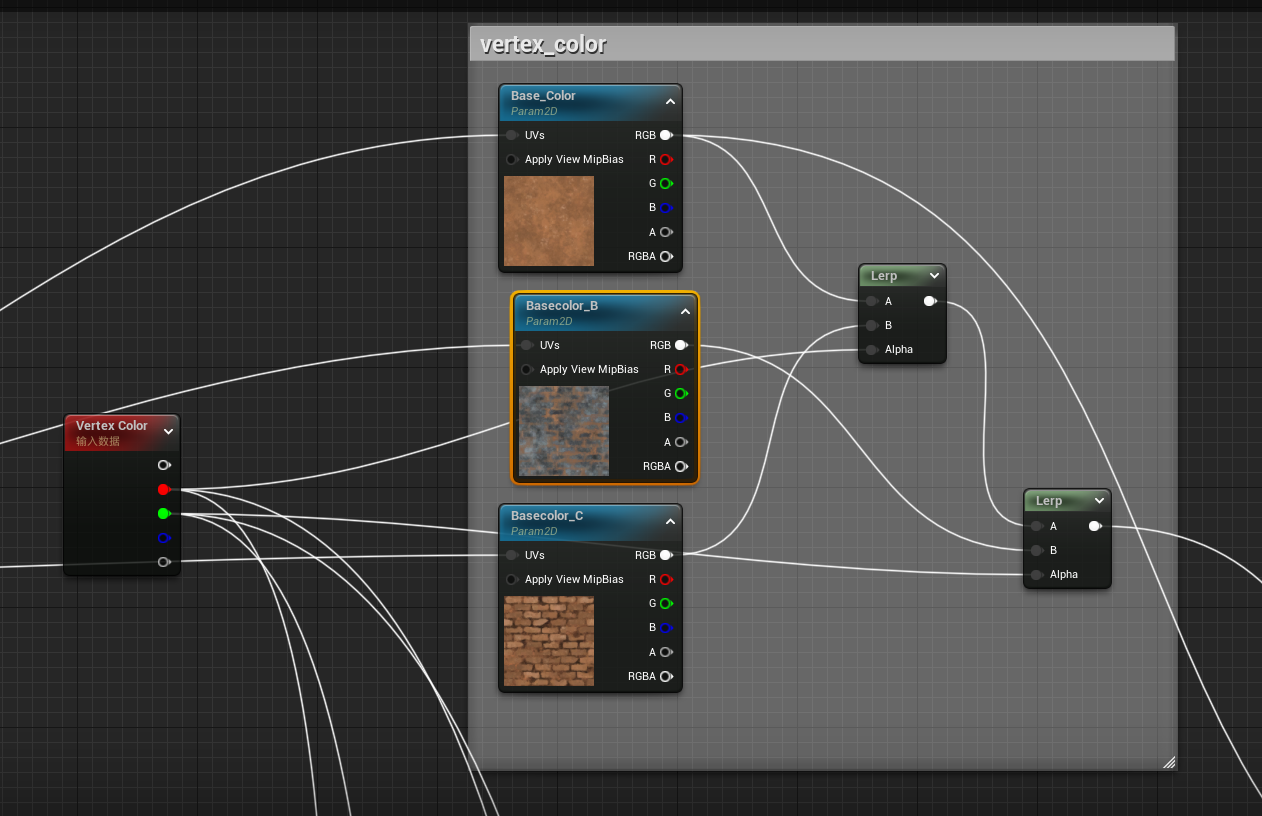

此处以Base color为例子：
可以看到，这三种不同的纹理以Vertex color的r和g作为蒙版插值。
其他的如Normal,Roughness，按照相同的顺序同样这么干（比如AB材质的alpha一直用R，再和C插值用的是G）
而顶点颜色是可以绘制的。具体方式如下：
选择网格体绘制模式
选择好网格体后绘制
最下方的通道可以选择在R还是G上画画。
颜色为全黑时等于没有插值，
使用白色绘制就会有相应的效果啦！
但是：请一定要注意，你的网格体顶点数是不是足够的
顶点数不够是没有平滑的效果的，可以参考ZB的使用。
设置视差贴图
设置视差贴图主要在uv输入那块做了处理
用到的主要节点名字如上所示。
特别要注意的是HeightMap Channel是五维的，要不然会没有效果（很奇怪的节点）。
同时把Normal的MIP设置为导数
这样是为了有更好的效果，连接如下所示
设置好所有的主要参数后把像素深度偏移连起来，并且把之前所有的uv连接节点移到Parallax UVs上。就设置成功了。
但是参数不好调整，这是其一，其二是ue5这块好像还没有完善，出来的效果一言难尽。像是这样
所以佬最后还是设置了switch把像素深度偏移给关了
沙墙Master
前情提要
记得第一章的时候我有讲说uv要设置三个集，有个合规的uv集会被在SP里使用。

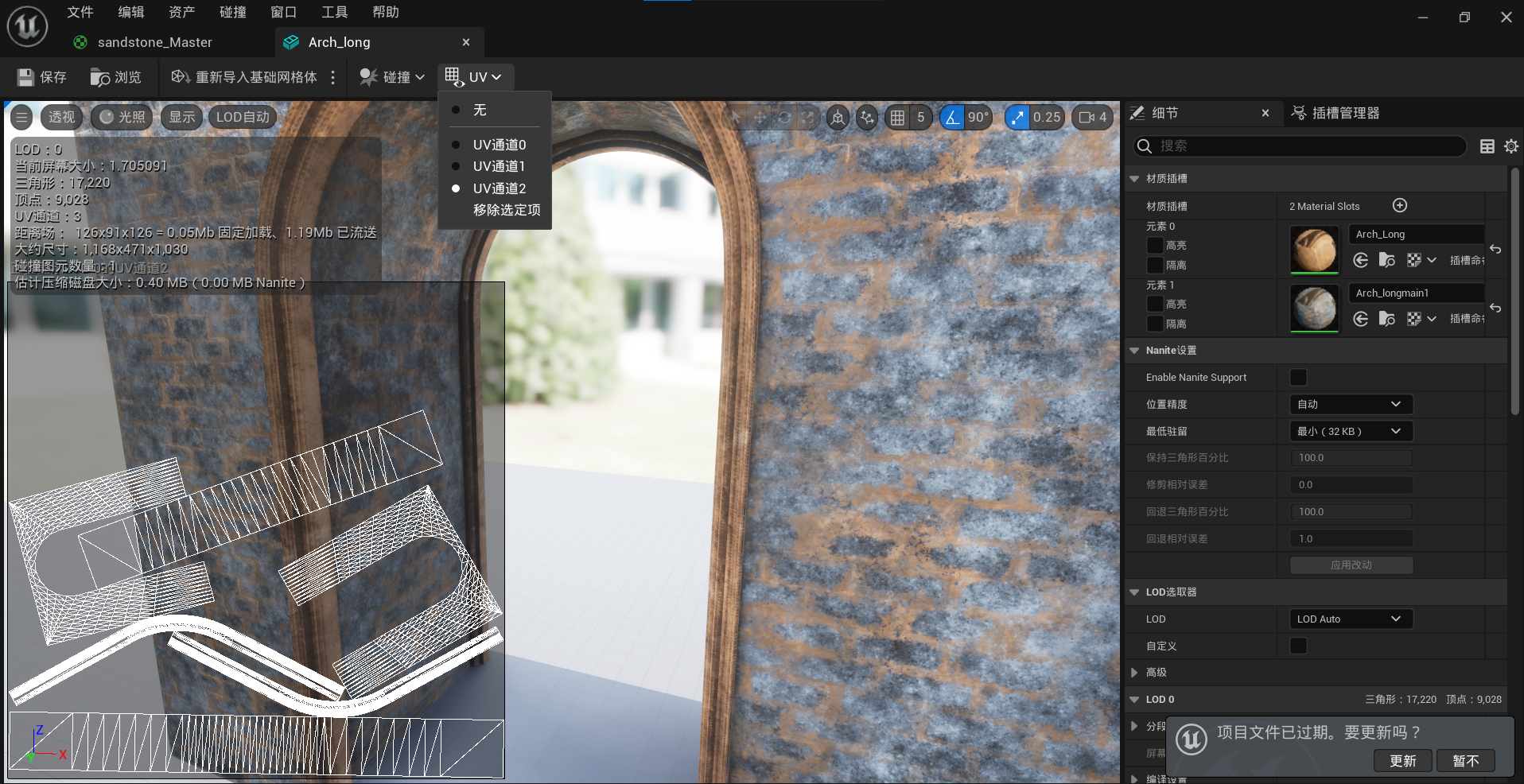

在UE里可以在这个窗口里查看：
应用

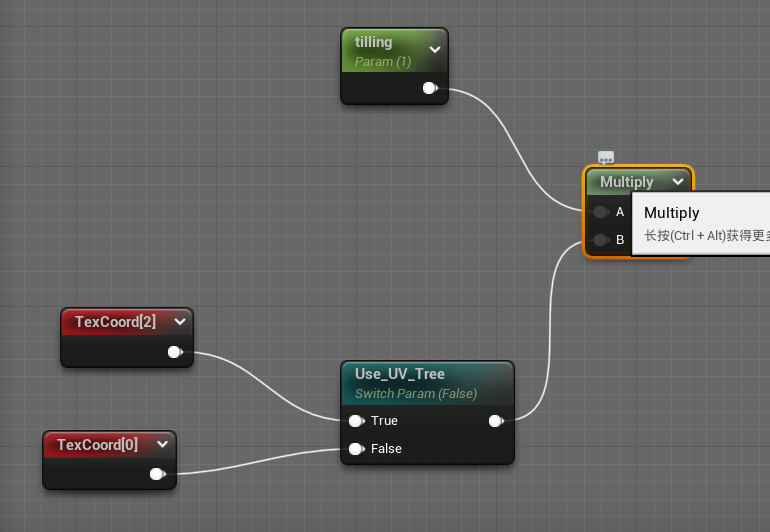

这个样子就可以决定你的uv用的是哪个通道了，直接连到Texture Sample的uv上就可以使用了。
当然，上面那个决定的是Base_color,Normal,Roughness,AO的uv采样。他们一般用的都是0通道，即可用的uv集。
问题在于Mask,Mask贴图由SP导出，用的一般是2通道。而且没有Tilling。我们要对Mask的uv单独处理
我们之前说过，Mask里的不同的通道会被用来做成不同的遮罩，比如灰尘，高光。

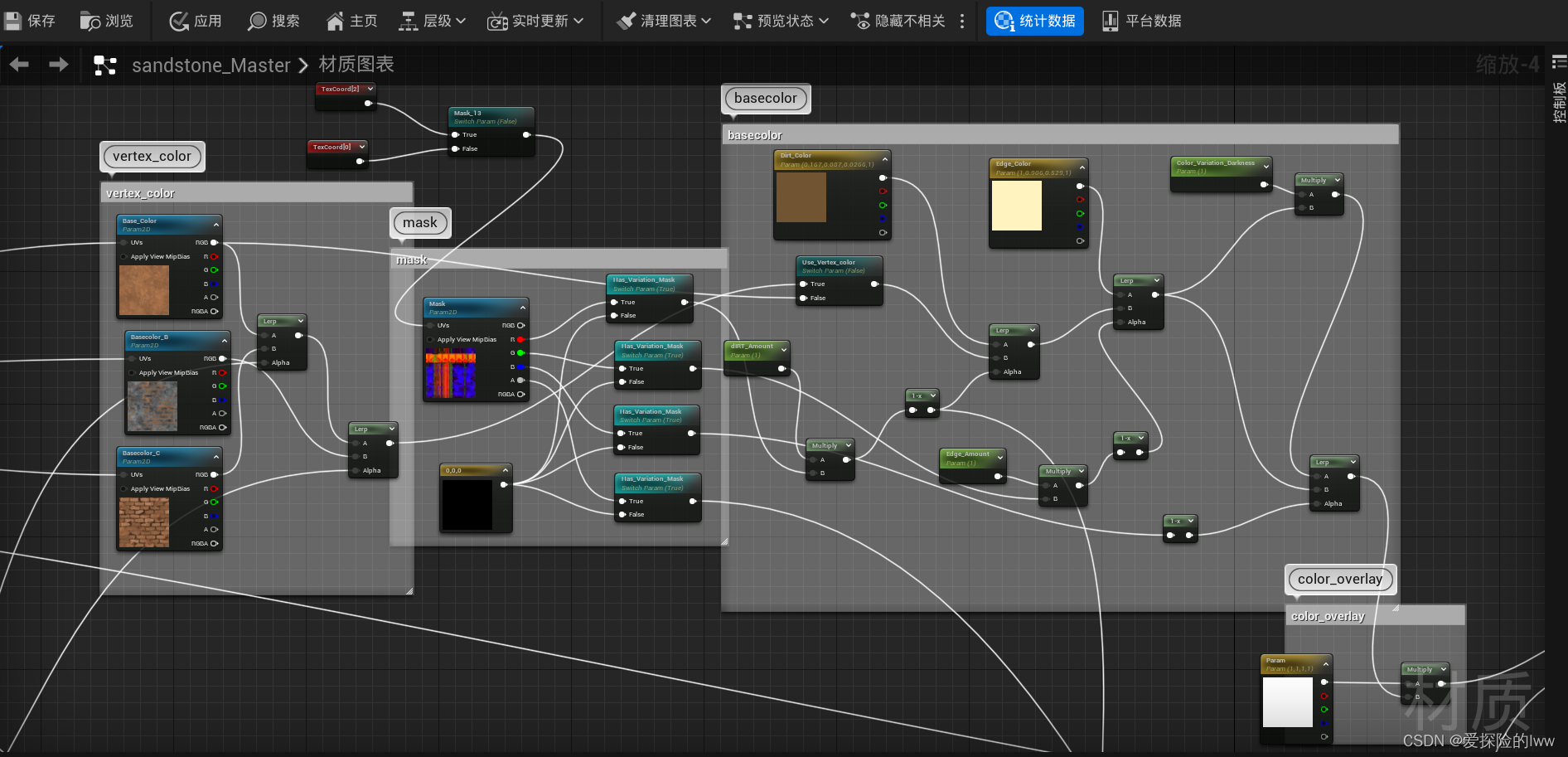

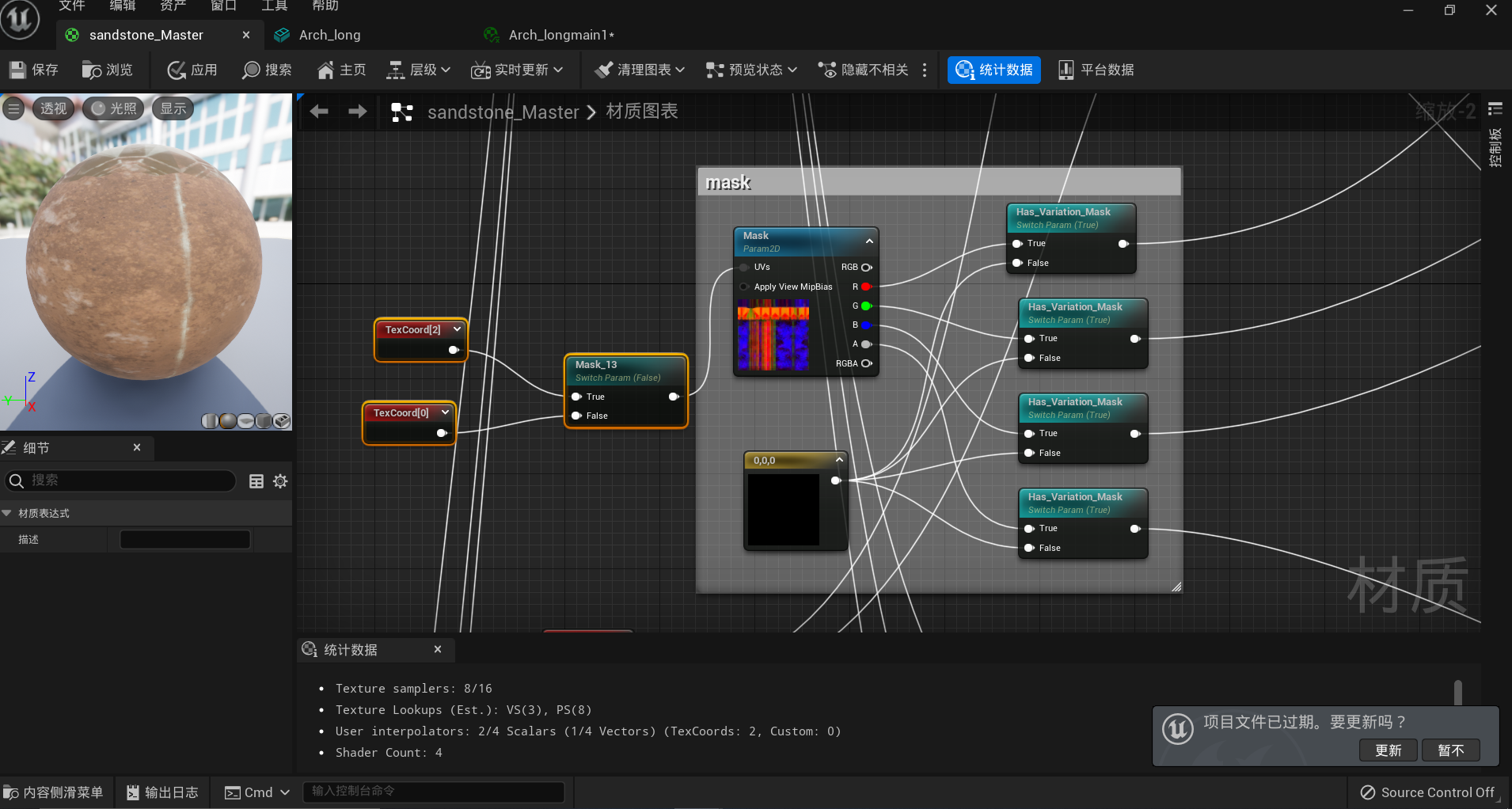

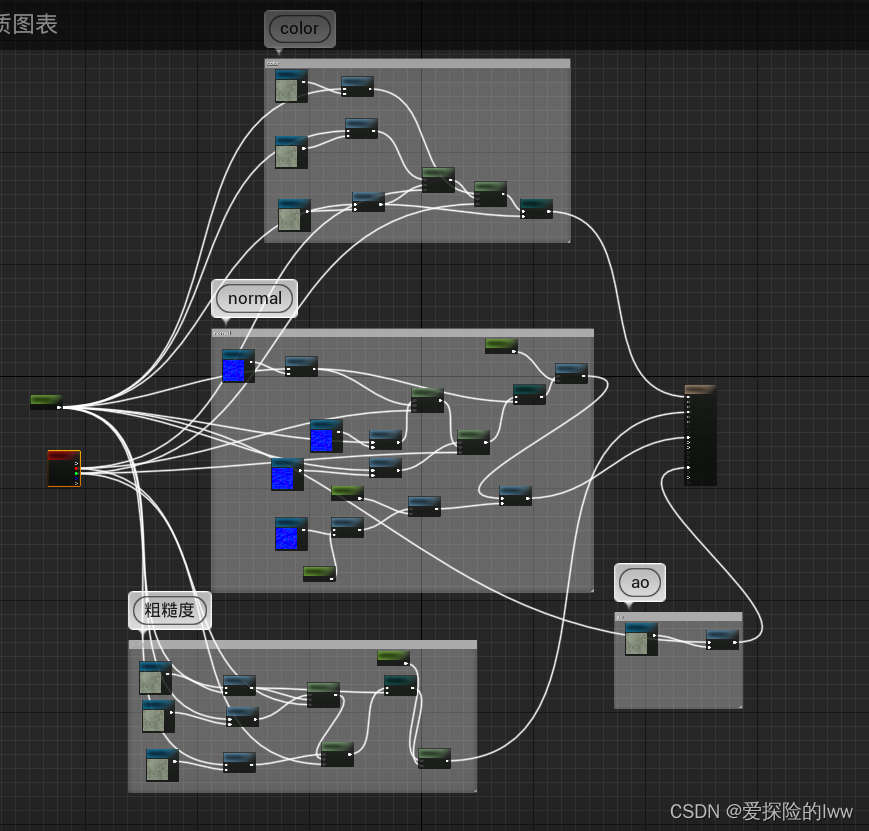

我们还是以Base color为例子（对不起，我的线确实比较乱！！）
可以看得出来确实是在用不同的通道做蒙版，并且设定参数（1-x是为了翻转，当时做出效果后发现反掉了，也可以在Sp里直接修改，但是太麻烦了）
其他的大同小异，就是一个不断插值的过程，可以看到我们分的大块基本是Vertex_A,和A这样子的一个形式。Vertex_A是为了顶点绘制，A是控制参数和混合通用项与独特项。

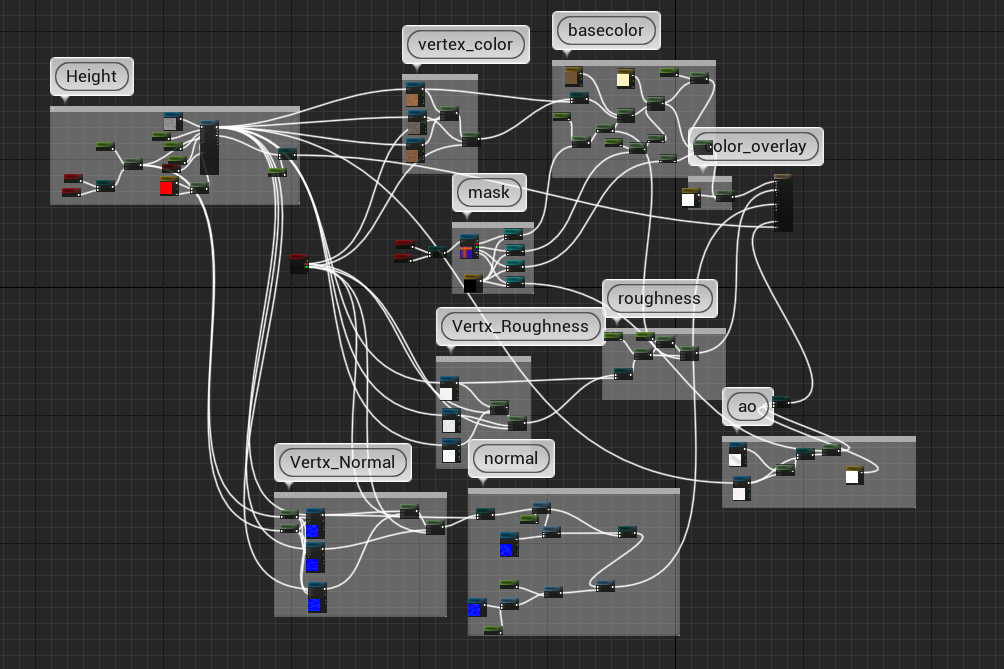

其他的截图：
三平面材质
三平面材质存在世界坐标系到贴图的唯一映射。
无视高度，形状，拉伸的唯一映射。
当uv不好用的时候这个材质就可以派上用场了。
以世界坐标贴图方法为基础，将像素的世界坐标（x,y,z)组合为三组UV：xy,xz,yz。用三组UV值分别对同一个材质进行采样， 然后以法线方形作为权重对采样的颜色进行混合。以法线当权重的意义是，当像素的法线面向y轴时，它会显示由xz采样的颜色，当面向x轴时，将会显示yz采样的颜色，在面向xy轴45度夹角时将会显示由xz，yz采样出的颜色的混合颜色。以此种方式对物体所有转角处进行混合过渡。如有不规则复杂形状物体，如地形，树木，同时贴图材质是壁纸地面这种类型，使用这种贴图方法可以简单的处理转角接口缝隙明显的问题，同样材质可用在不同形状的模型上而效果大概相同，也可使用在需要动态变形的物体上。
————————————————
版权声明：本文为CSDN博主「liu_if_else」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/liu_if_else/article/details/73833656
插值真的好好用啊…
这个为基本原理就可以实现三平面材质了

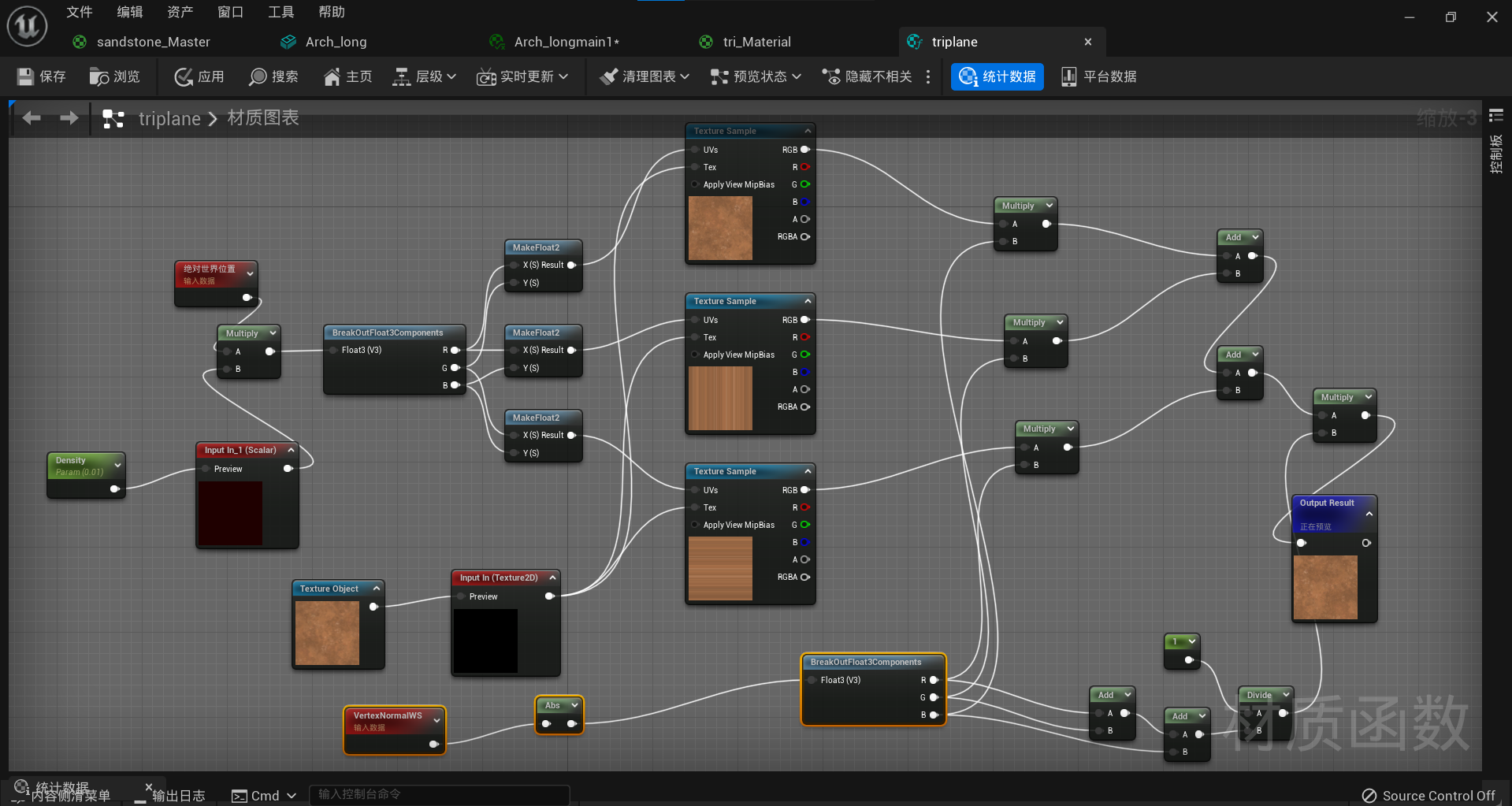

三平面基本函数
三平面Master,主要思想还是多个纹理插值，打破tilling。
当然，像沙子这种比较简单的材质是不用多个纹理的，所以也设置了switch来确定使用的是多个纹理还是单个纹理。
思想掌握了基本上就很好懂了这个。

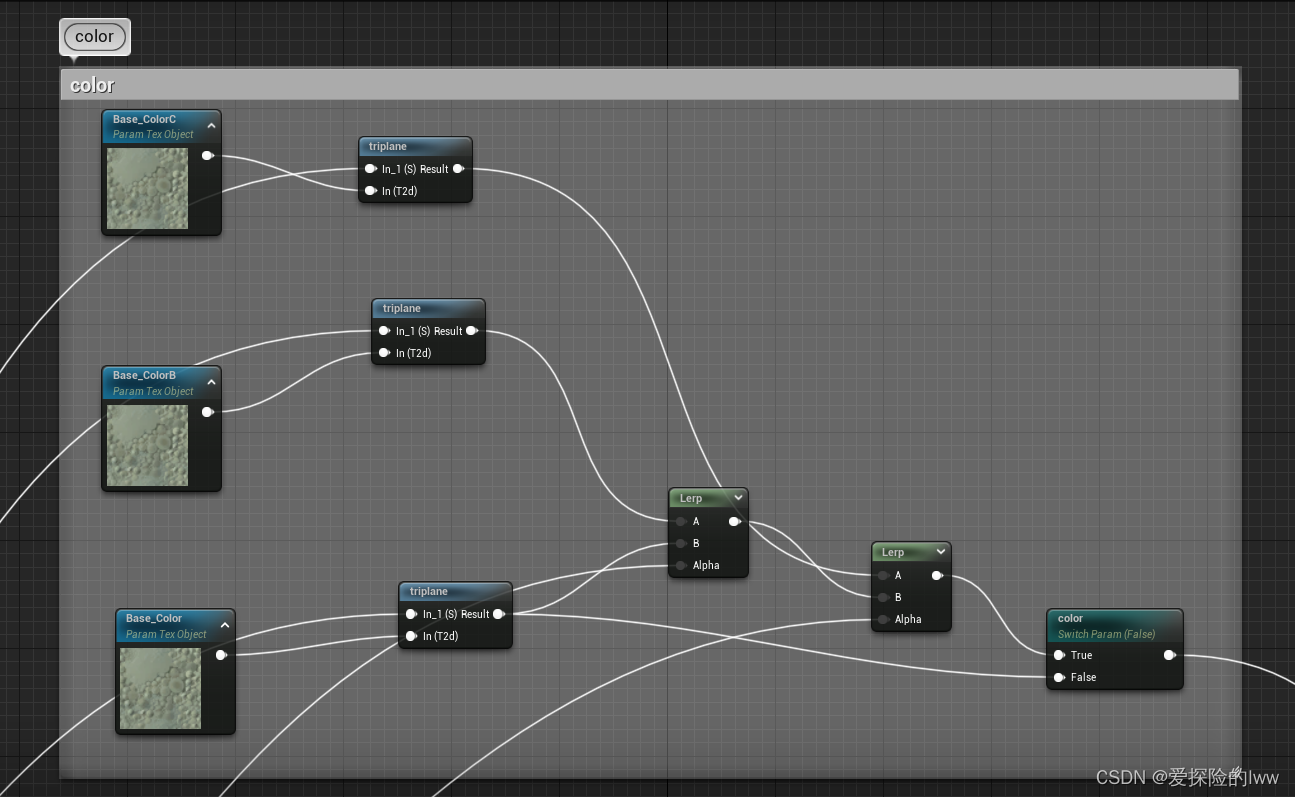

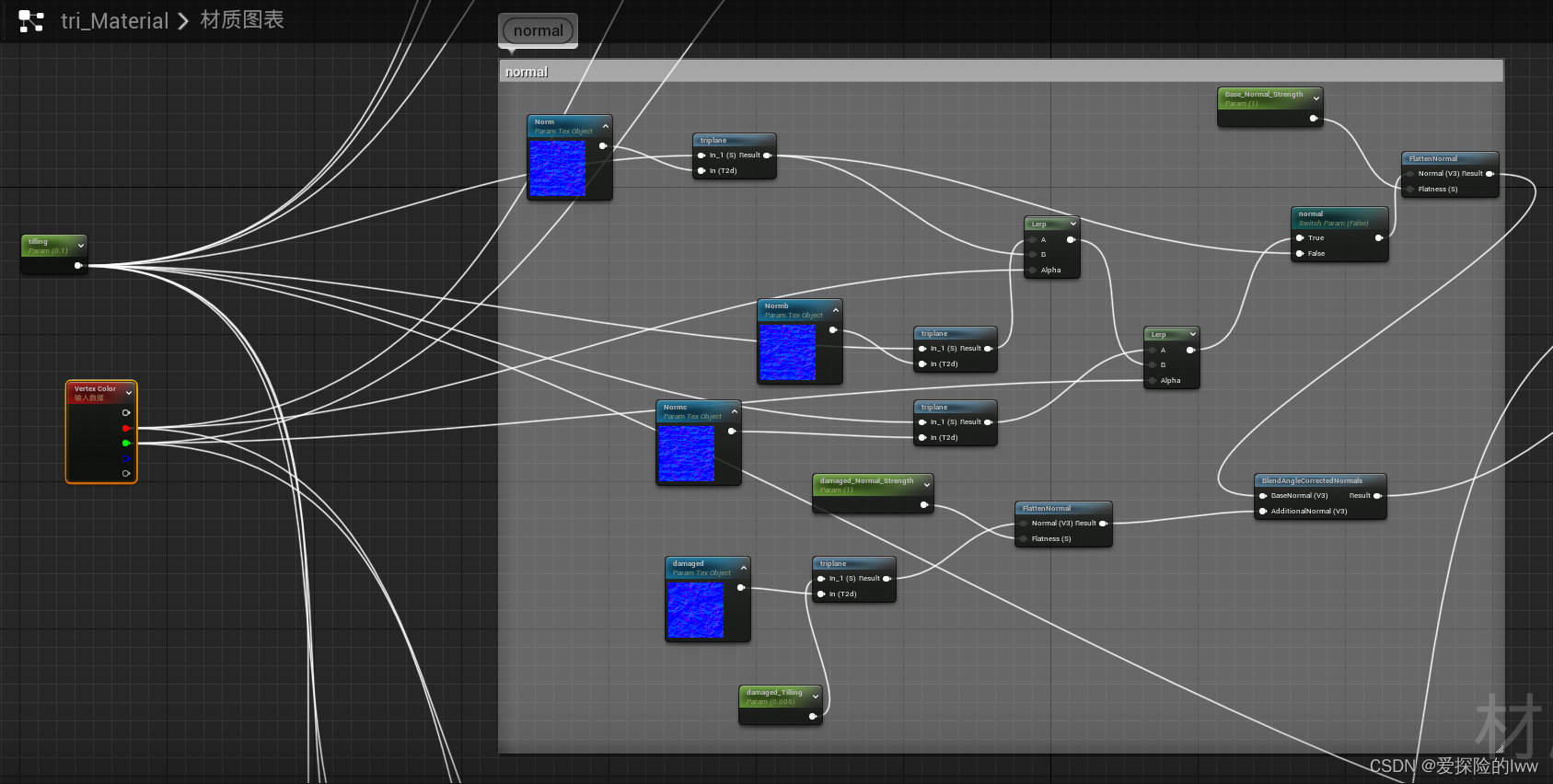

截图发底下：
参数设置
可以来梳理一下目前为止的分支：
- 有没有Mask
- Mask用的是哪个uv通道
- 其他纹理用的是哪个uv通道
- 每个模型有独特的纹理
- 各个纹理的相关参数，比如灰尘数量，高光度，法线强度等等
- 等等等
每个分支都要设置有关的参数。
方便从Master建立材质实例的调整。
但凡具有独特性的地方都要设置参数。
要不断调整参数达到整体融合的效果
举个例子，三平面的材质实例长这样：
材质处理也就告一段落啦
二、地形处理
地形这块我自己做过一些其他的练习，其实教程只用到了基本操作，但是我想把我自己用过的其他两种方式一起整理出来。
各有千秋吧可以说
基本操作
这节主要就是地形Master的操作了
相信只要看懂了上面的两个Master，这个还是很简单的
我们将会使用到地形绘制，创造了三个笔刷层：细腻的沙子和粗糙的沙子，和暗色的细腻沙子
重要的节点是Layer Blend和LandscapeCoord。
后面画画就是靠他们。

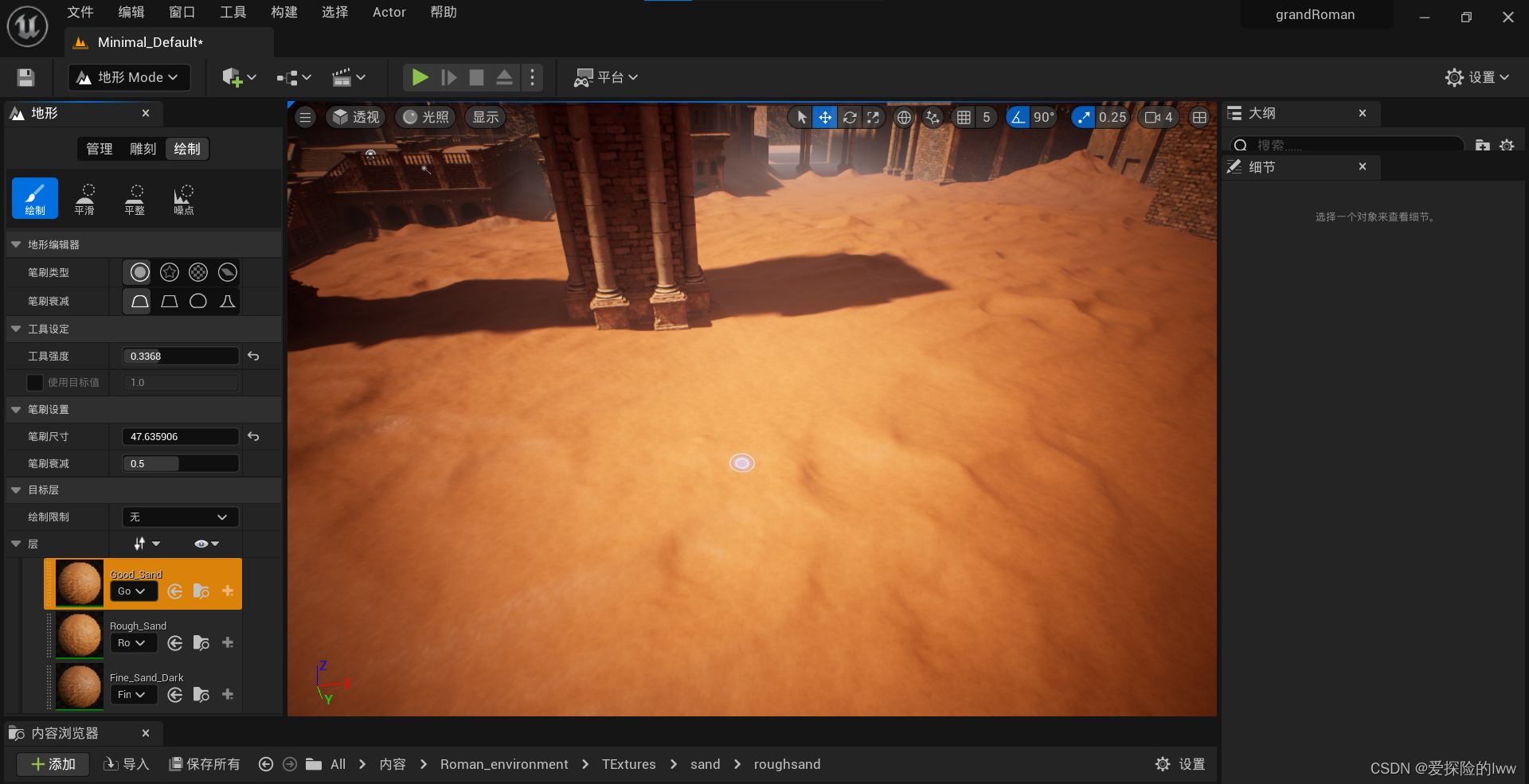

打开地形模式。有三个分支，其中雕刻管理的是地形的高度图，绘制管理的是地形的材质。
我这里是已经新建完绘制层了。你们做的话要点击+号新建，具体的话这篇文章的Lec04_2也有提到

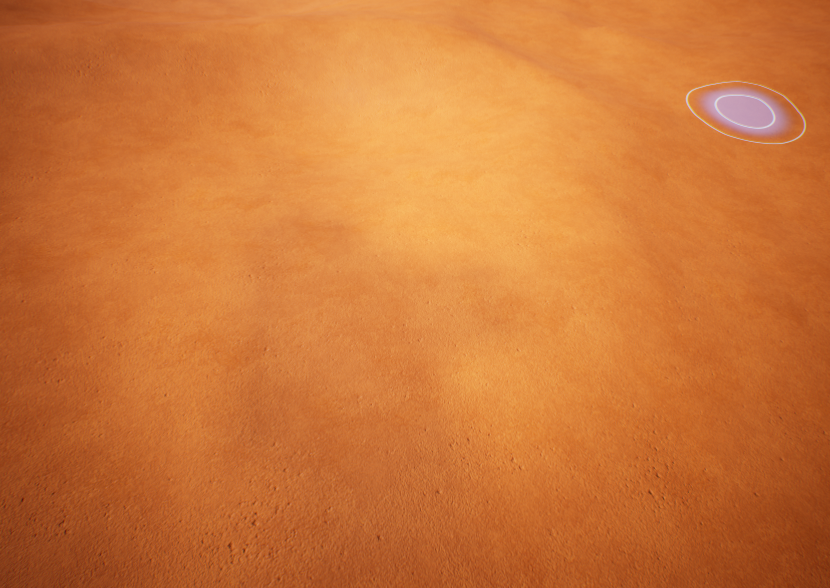

绘制效果如下：
前：
后：
然后就是雕刻地形了。
可以看到有很多比较自然的花纹。当然不是我自己拿笔刷一个个雕的。

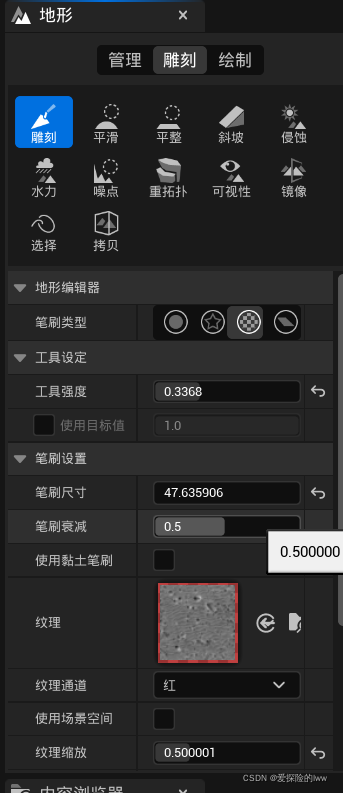

主要用到的就是这个笔刷，放大了刷一遍就有这个效果了。
主要是方便，找到合适的纹理后也很好用，但是单纯用第一个笔刷的会不是很好看。
Landmass
ue4自带的地形插件，使用起来非常简单而且容易上手。
主要就是调整噪波，高度等一系列的参数。
缺点是不太美观，而且单论起来的话参数的调整也并不容易
丢两个链接
复杂但是很详细的知乎专栏
应用起来很简单的知乎专栏
比较详细的B站介绍
World Creator 2
好用而且比较简单的可视化地图编辑器。
很详细的b站视频
我只推荐这个视频，卖课的太多了…
基本上的操作就分为两块
-
地形编辑

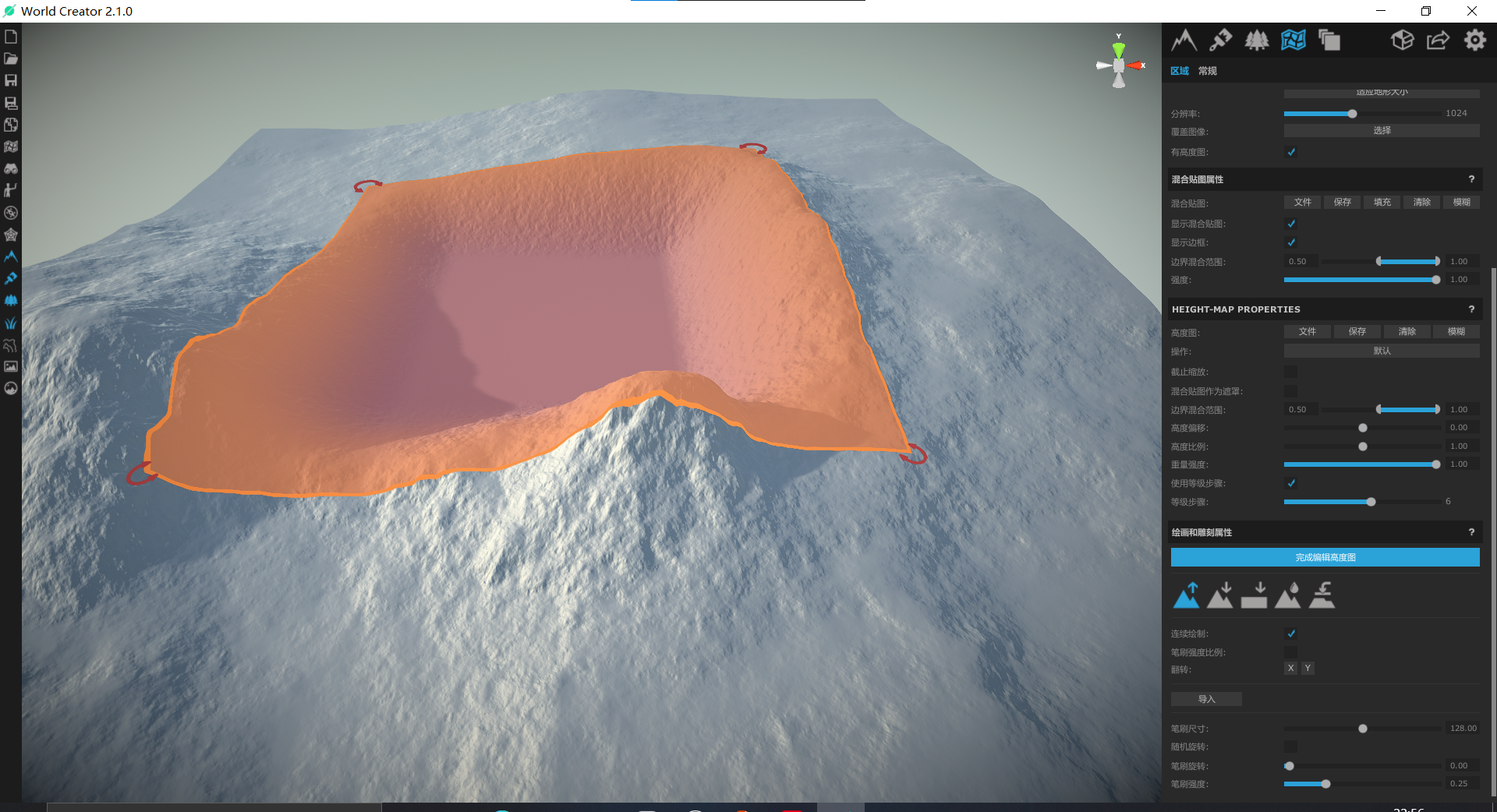

这里选择自定义形状编辑然后就可以调整控制手柄。调节地图的起伏
把底下的调节分形噪波拉到最低就可以增加控制点数量（在你准备开始调节地形前完成吼，这个调整后地形会重置）
还有一种方法就是通过区域里面，点击有高度图，拉到最底下有个编辑高度图，然后就可以用画笔调节了（和ue的基础操作有点像的）。前提是要有笔刷，我没有笔刷也懒得找，所以就画不出来

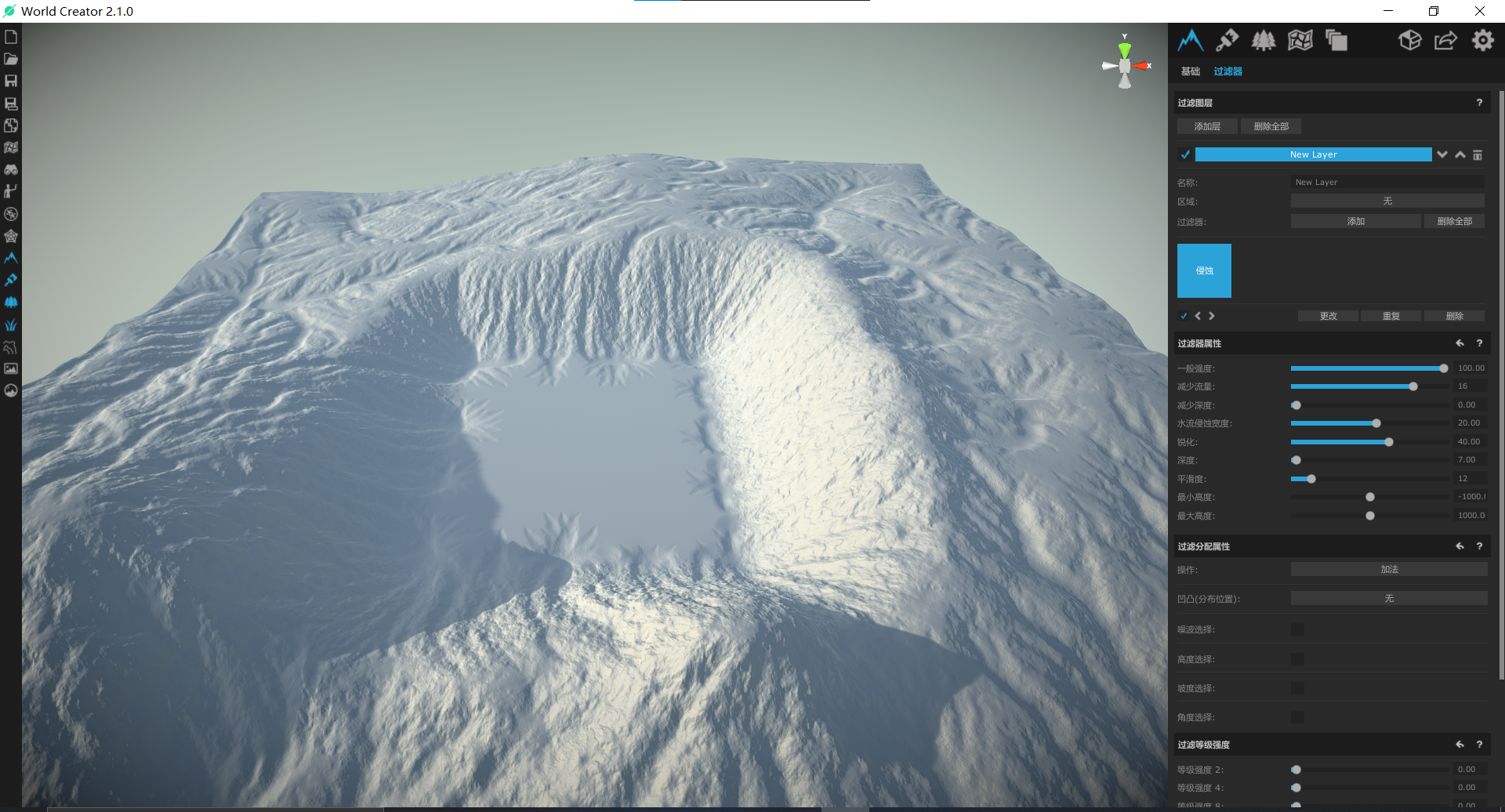

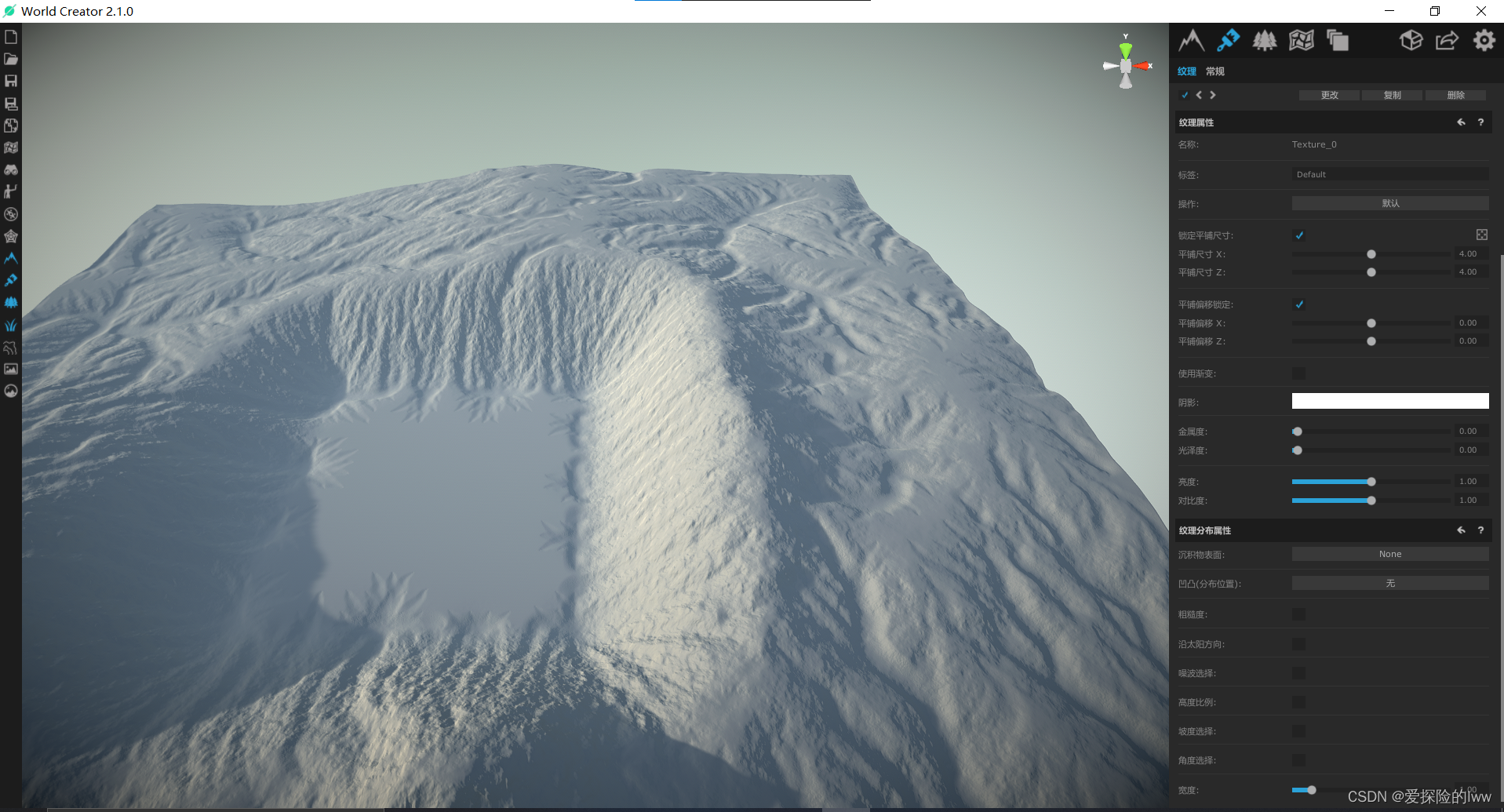

最后再给个过滤器，就可以制作出想要的地形了(也可以调整参数吼)
-
添加纹理贴图
这个地方直接去纹理里添加贴图。调整最底下的这些参数，比如高度比例之类的，就可以实现多纹理混合。比如山的最高处是雪，下面是草地这种效果。
这些都是比较基础的操作，但已经可以创造一个好看的地形了。
要了解的更多的话还是转路去那个视频吧。
Houdini
据说也是功能很强大的软件，但是没怎么用过（抹眼泪）
放几个链接以后看
入门教程
三、模型处理
添加重复磨痕
指路视频80节
磨痕这块一般的逻辑都是Zbrush,通过改变几何体的方式制造磨损。
但是这样相应的增加了模型的面数，模型一多会增加系统开销。
相应的我们就可以利用表面贴花，给模型套个皮子，假装有磨痕。
这样就可以只用一个磨痕，让所有的模型都可以看起来是磨损的。
做法也是相对比较容易的，总的来说，我们只做一个棱角的磨损，然后对他进行一系列操作（ZB的处理，烘焙）。把烘焙得到的法线导入PS，制作一个黑白蒙版（磨损处是白色的，其他是黑色的）。就得到了以下这两张图。
把它变成表面贴花：
注意材质节点的设置

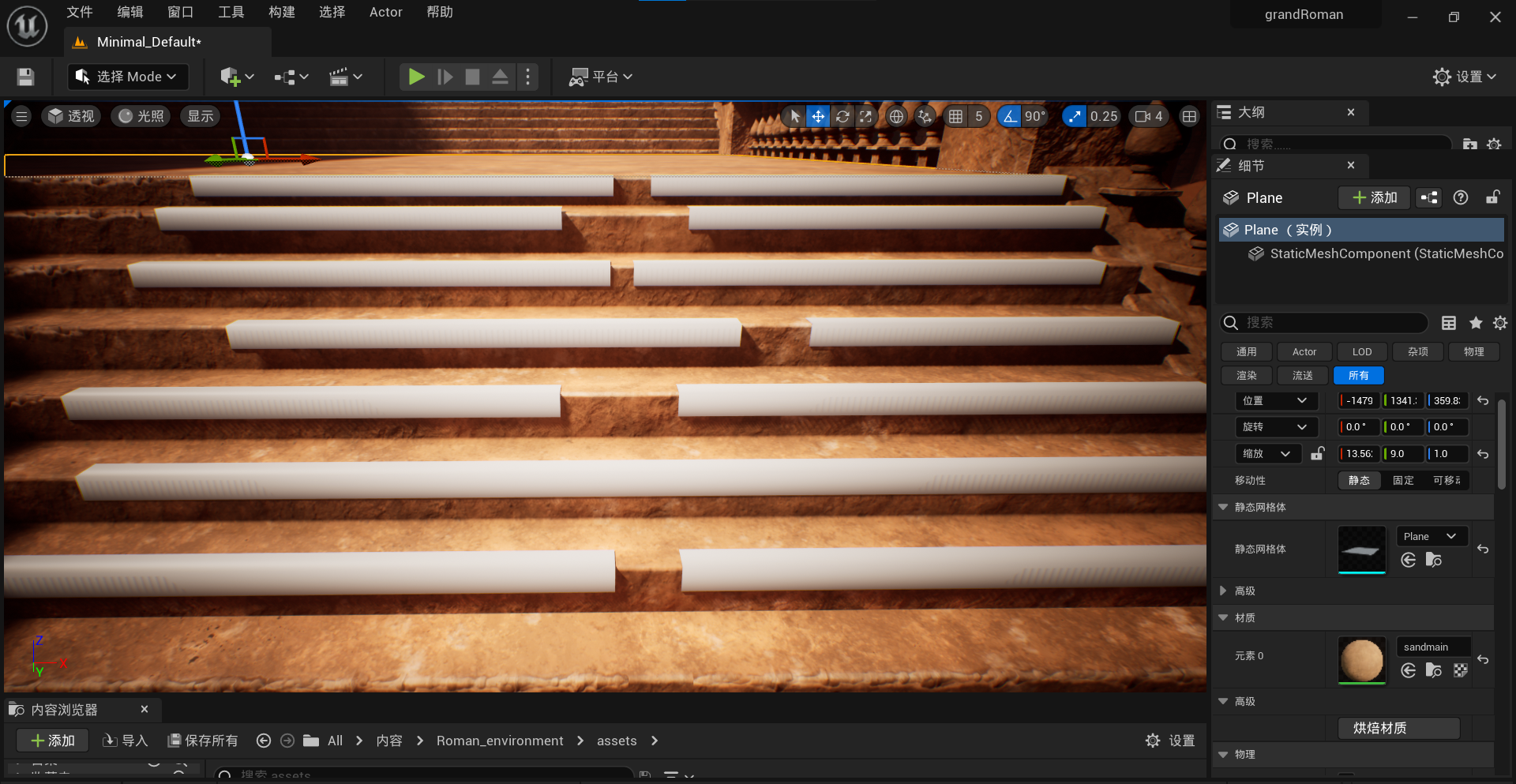

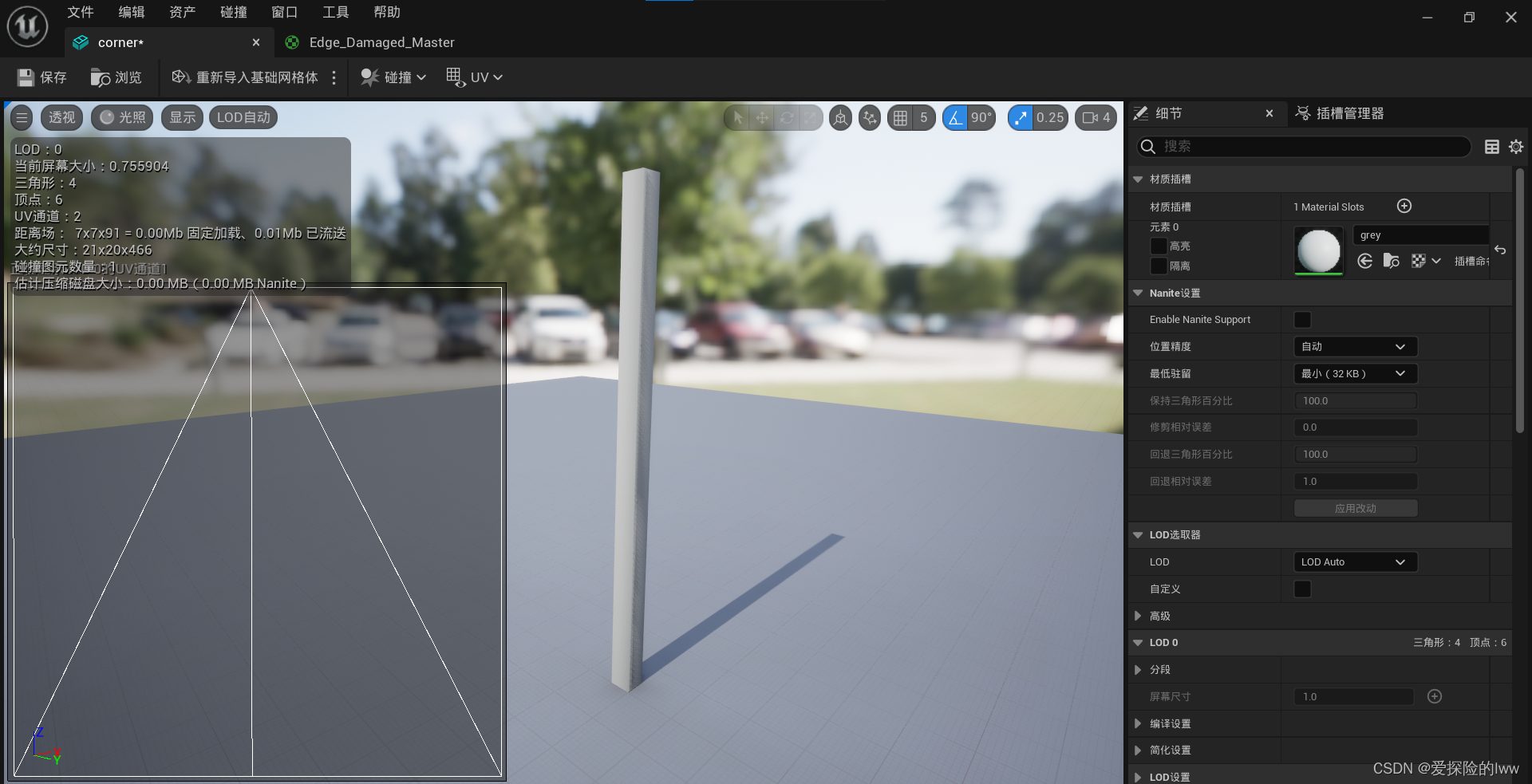

我们导入的其实就是两个面

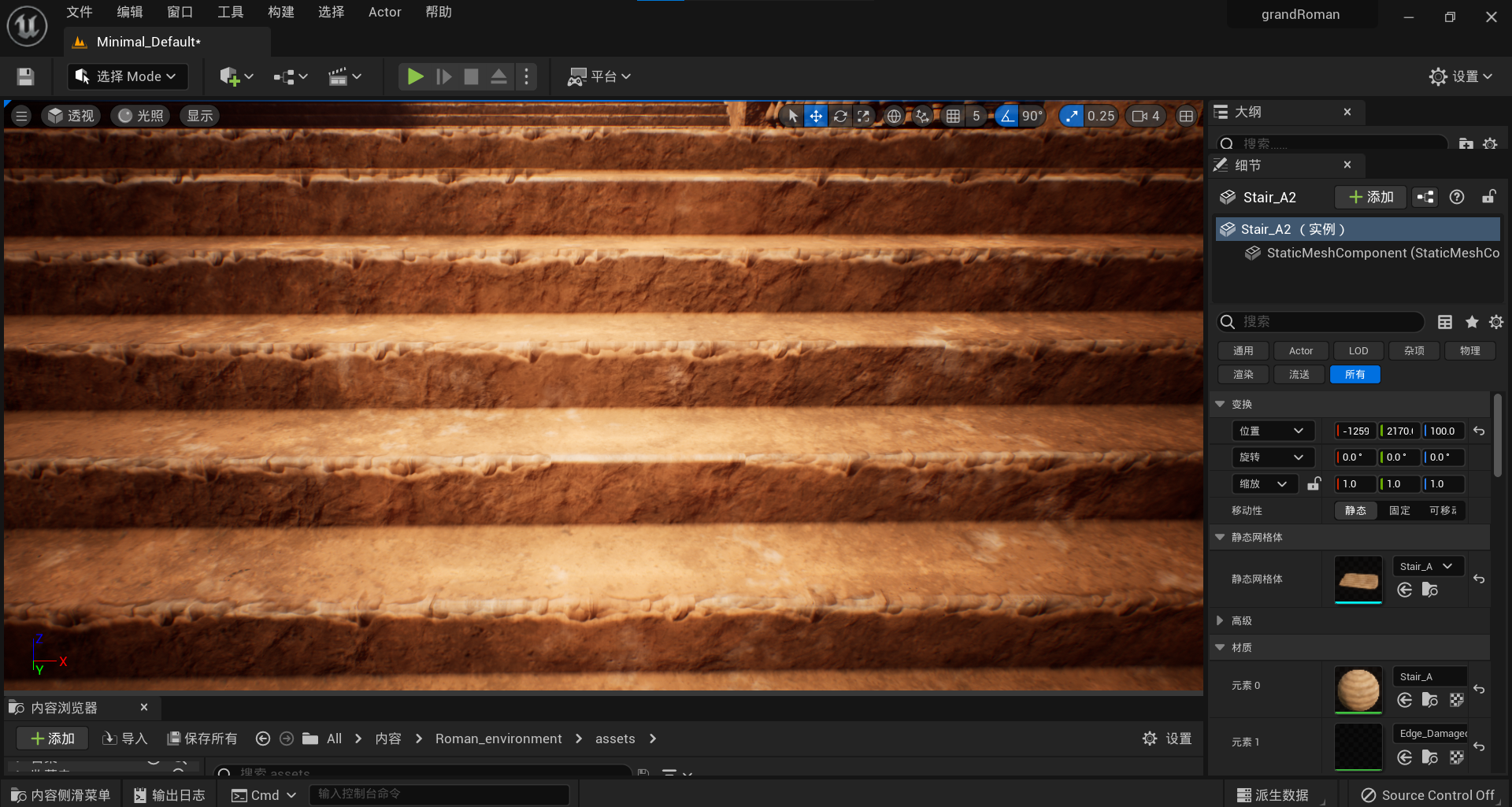

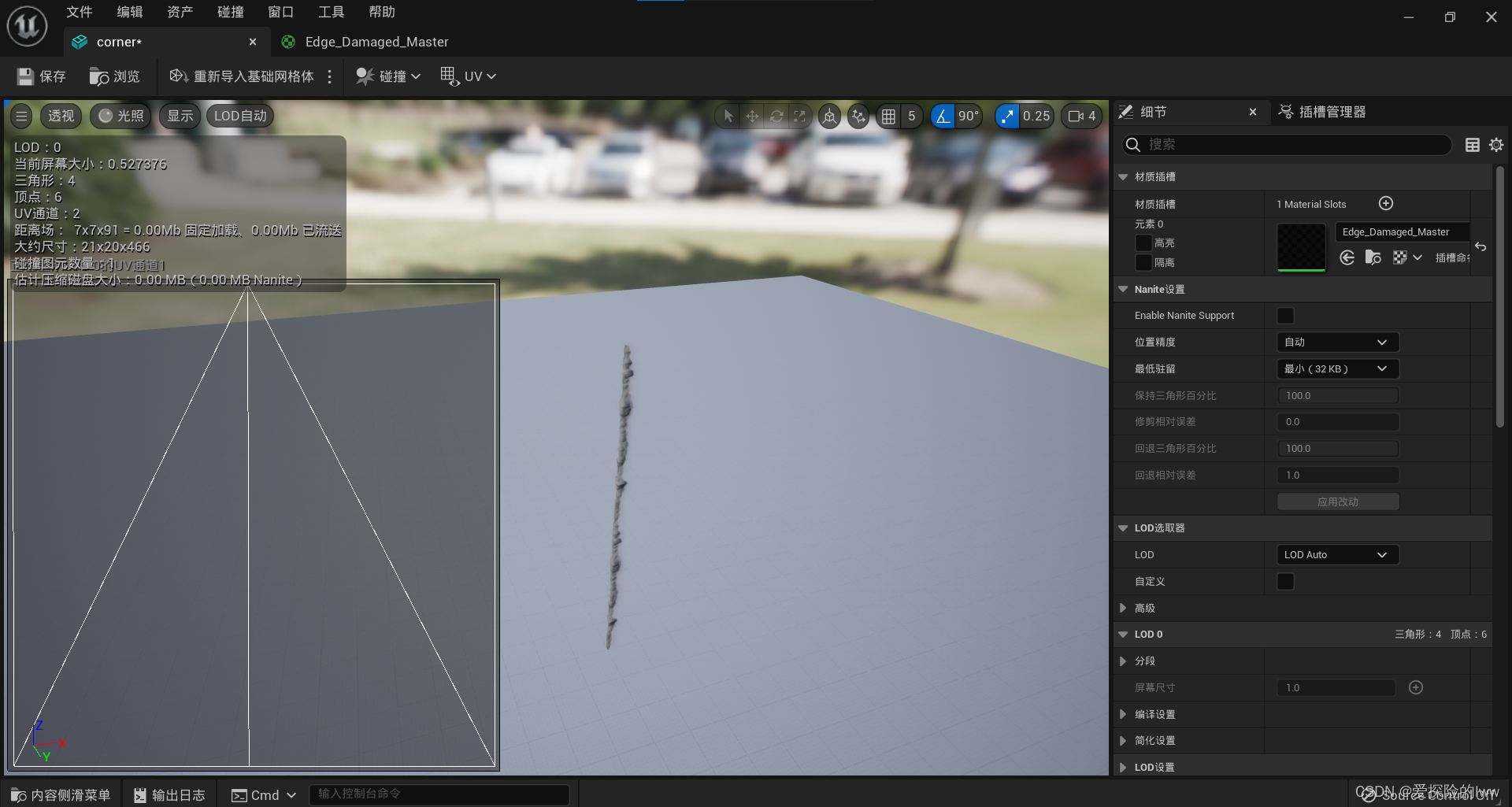

使用材质后：
我觉得效果还是很不错的。
在Maya利用笔刷修改模型
指路课程87！
（大多数用的课程截图）

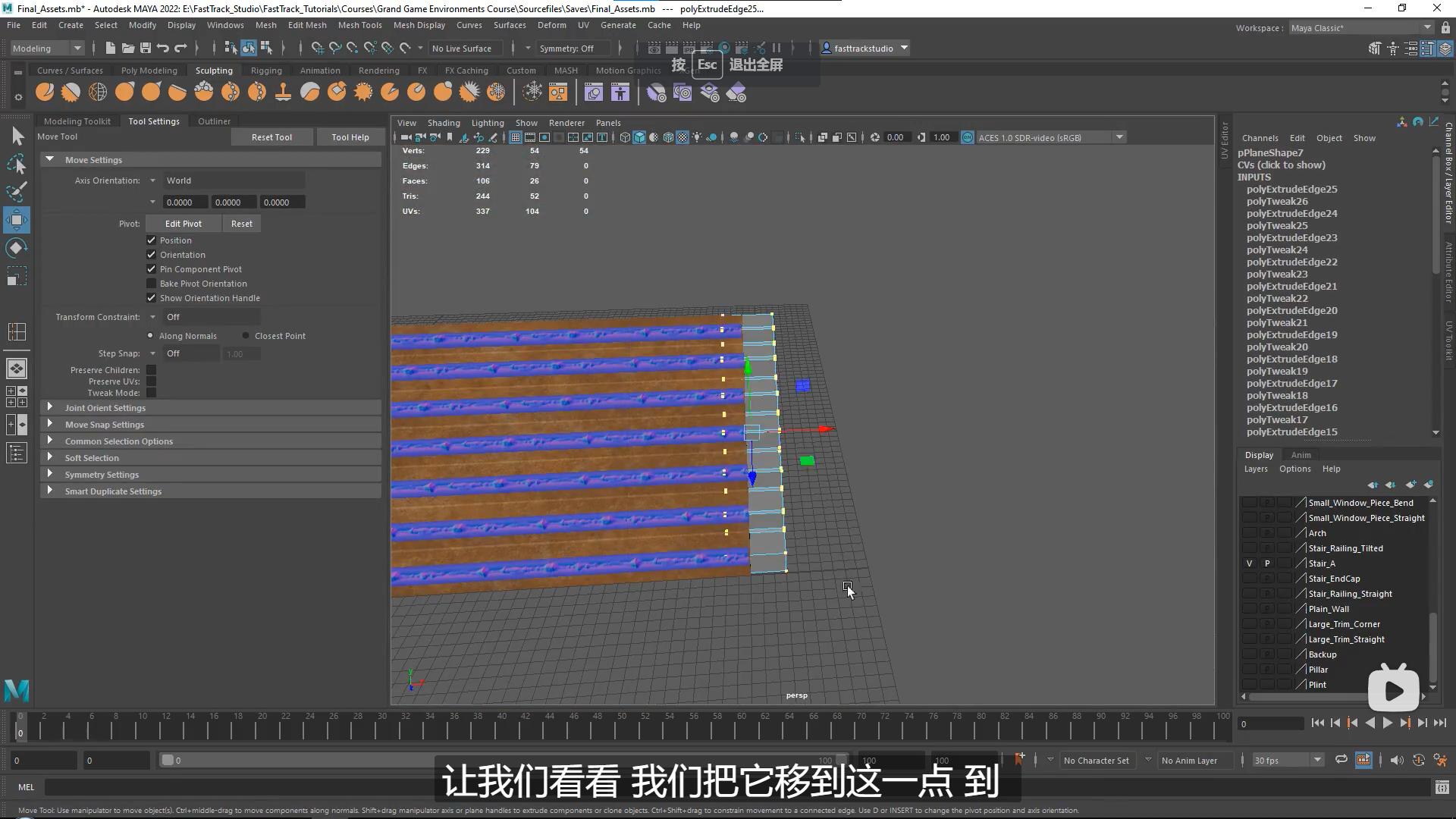

这里是对楼梯进行更改
先创造一个贴合楼梯的面（灰色的）

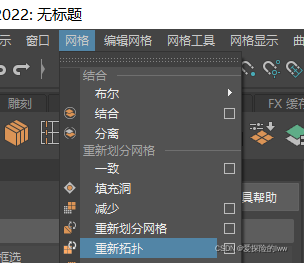

然后点击重新拓扑
就可以使用雕刻工具了
四、小结
很愉快的写了4k多个字。
这一块的技巧比较多，而且也很有意思。
但是好像说的比较混乱）））
这个佬他讲课就是这个风格，体量比较大，而且经常改动前面的内容。
比如Master，从0扩充到完整的，经历了很多次修改，一点一点的加功能的。
我自己的记忆都会经常错乱…
我讲的不太好，还是推荐看下课程的
