一、背景意义
南瓜花的授粉过程对南瓜的生长和产量至关重要。准确识别和分类南瓜花的不同类型（如芽雌花、盛开的雌花和雄花）能够帮助农业工作者更好地管理授粉过程，优化农作物产量。传统的人工识别方法效率低且容易出现遗漏，因此，开发一个基于深度学习的自动化检测系统，将为南瓜的授粉管理提供有效的技术支持。
二、数据集
2.1数据采集
数据采集是制作南瓜花授粉检测数据集的第一步，旨在收集不同类型的南瓜花图像。具体步骤如下：
- 设备选择：选择高分辨率相机或手机，以确保所获取图像的清晰度和细节。拍摄时应注意光线条件，尽量选择自然光照明，以避免阴影和反光的影响。
- 采集场地：在南瓜种植基地、农田或温室等环境中进行拍摄，确保样本涵盖多种生长环境和条件。这将帮助模型学习到不同背景下的花朵特征。
- 分类目标：针对每种分类（芽雌花、盛开的雌花和雄花），在不同的生长阶段进行拍摄，确保每种花朵都有足够的样本量。可以通过观察花朵的形态、颜色和开放程度来进行分类。
- 样本数量：确保每种分类的数据量充足，通常建议每种类型至少收集数百张图像，以便提高模型的学习能力和泛化性能。
数据清洗的目的是提高数据集的质量，去除不符合标准的样本。清洗过程主要包括：
- 去重处理：使用图像比较工具检查并剔除重复图像，确保每个样本都是唯一的，以避免在训练过程中引入偏差。
- 质量检查：对所有图像进行质量评估，剔除模糊、低分辨率或与授粉检测无关的图像，确保每张图像都能够清晰地展示花朵特征。
- 格式统一：将所有图像转换为统一的格式（如JPEG或PNG）和尺寸（如800x600像素），以便于后续处理和模型训练，确保数据集的一致性。
- 标注完整性检查：确保每个类别的数据样本数量达到要求，避免在模型训练过程中出现类别不均衡的问题，从而影响模型的学习效果。
通过数据清洗，可以显著提升数据集的质量，为后续的标注和模型训练打下基础。
2.2数据标注
数据标注是制作南瓜花授粉检测数据集的重要环节，主要目标是为每张图像中的花朵状态添加标签。标注过程的主要步骤包括：
- 选择标注工具：选择合适的标注工具（如LabelImg）用于标注，确保工具支持导出所需格式的标注文件。
- 绘制边界框：逐一打开图像，使用矩形工具围绕每种花朵（芽雌花、盛开的雌花和雄花）绘制边界框，并标注为对应的类别。确保每个边界框准确地包围目标，避免漏标或误标。
- 确保类别一致性：为每个绘制的边界框选择正确的类别，确保与数据集定义的类别一致。在标注过程中，建议定期进行交叉验证，以提高标注的准确性。
- 保存标注数据：完成标注后，将标注结果保存为指定格式（如XML或TXT），以便后续模型训练时使用。
- 标注质量审核：对标注结果进行复审，确保每个花朵均被准确标注，必要时进行二次标注以提高标注的质量。

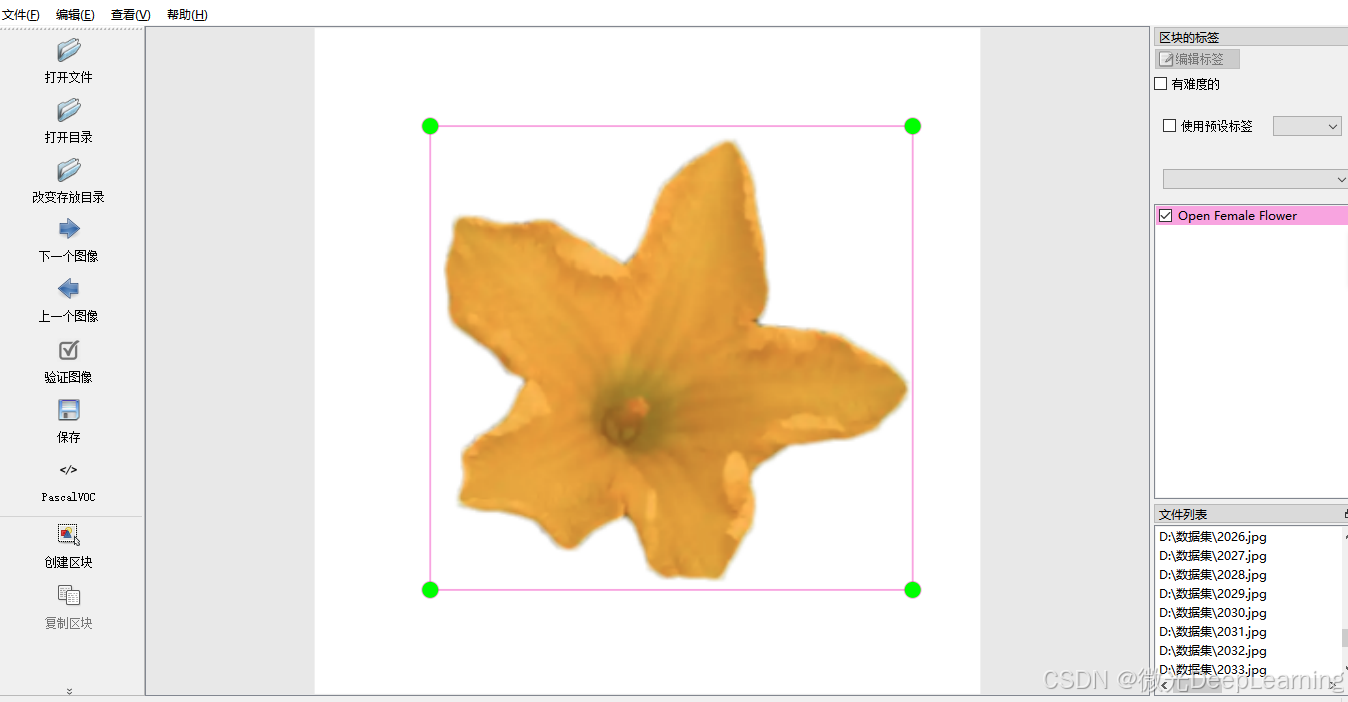

通过仔细的数据标注，可以为深度学习模型提供高质量的训练数据，以支持模型的准确训练。使用LabelImg进行南瓜花授粉检测数据集的标注过程相对复杂，且工作量较大。标注人员首先需启动LabelImg软件，选择待标注的图像文件夹。接着，逐一打开每张图像，并使用矩形工具围绕每种花朵（芽雌花、盛开的雌花和雄花）绘制边界框。每个标注必须准确并与图像内容相符，标注人员需保持高度专注，以确保每个边界框都能精确覆盖目标，避免漏标或误标。完成标注后，保存每张图像的标注结果，整个过程需进行质量审核，以确保数据集的标注质量达到训练要求。
南瓜花图片数据集中包含以下几种类别：
- 芽雌花：芽雌花是指尚未完全开放的雌花，通常还处于花蕾形态的早期阶段。芽雌花通常较小，花瓣和花蕊还未完全展开。在芽雌花中，花蕊通常还没有暴露出来，而只有雌蕊部分可见。
- 盛开的雌花：盛开的雌花是指已经完全开放的雌花。它们通常具有完全展开的花瓣和花蕊，雌蕊部分明显可见。盛开的雌花通常处于最佳授粉状态，吸引传粉媒介，如昆虫或风，来进行花粉传递。
- 雄花：雄花是指植物的雄性花朵。它们通常具有花瓣和花蕊，其中花蕊是雄蕊。雄花的主要功能是产生花粉，以进行授粉。雄花通常不具备雌蕊，因此无法自我授粉，需要依靠传粉媒介将花粉传递到雌花上。
2.3数据预处理
数据预处理是为模型训练做准备的重要步骤，主要包括以下几个方面：
- 数据增强：利用图像翻转、旋转、缩放、裁剪等方法对原始图像进行增强，以增加数据集的多样性，提高模型的鲁棒性，帮助模型更好地适应各种花朵表现。
- 归一化处理：对图像的像素值进行归一化，将其缩放到[0, 1]或[-1, 1]的范围内，以加速模型训练的收敛速度，优化模型的学习效果。
- 划分数据集：将处理后的数据集划分为训练集、验证集和测试集，通常按照70%训练、20%验证、10%测试的比例进行分配，确保每个子集中的样本分布一致。
- 格式转换：将图像和标注数据转换为适合所用深度学习框架的格式，例如YOLO模型需要生成对应的TXT文件，记录每张图像中的花朵信息。
标注格式:
- VOC格式 (XML)
- YOLO格式 (TXT)
yolo_dataset/
│
├── train/
│ ├── images/
│ │ ├── image1.jpg
│ │ ├── image2.jpg
│ │ ├── ...
│ │
│ └── labels/
│ ├── image1.txt
│ ├── image2.txt
│ ├── ...
│
└── test...
└── valid...
voc_dataset/
│
├── train/
│ ├───├
│ │ ├── image1.xml
│ │ ├── image2.xml
│ │ ├── ...
│ │
│ └───├
│ ├── image1.jpg
│ ├── image2.jpg
│ ├── ...
│
└── test...
└── valid...三、模型训练
3.1理论技术
卷积神经网络（CNN）是一种深度学习模型，专门设计用于图像处理领域。其结构主要由卷积层、激活层、池化层和全连接层组成。卷积层通过卷积操作提取图像的局部特征，卷积核在图像上滑动，生成特征图。每个卷积核可以捕捉到不同类型的特征（如边缘、角点等），使得网络能够学习到更高层次的抽象特征。激活层通常使用ReLU等非线性函数，以引入非线性特征。池化层则通过下采样减少特征图的尺寸，提高计算效率，并增强特征的鲁棒性。最终，通过全连接层将提取的特征用于分类或回归任务。
CNN在南瓜花授粉检测中的主要优势在于其强大的特征提取能力。授粉相关的花朵（如芽雌花、盛开的雌花和雄花）在形态上具有显著差异，CNN能够通过层次化的特征学习自动提取出这些特征，从而实现准确分类。与传统方法相比，CNN可以在大量标注数据中自动学习，从而提高模型的适应性和泛化能力。此外，CNN的参数共享机制使得模型在处理高维图像时更加高效，尤其在大规模数据集上训练时，能够迅速响应环境变化，从而支持快速的实时检测。
YOLO是一种高效的目标检测算法，其核心思想是将目标检测问题转化为回归问题。YOLO将输入图像划分为SxS的网格，每个网格负责预测物体的边界框及其类别概率。通过深度卷积神经网络，YOLO能够在单次前向传播中同时检测出多个物体，显著提高了检测速度。YOLO的网络结构包含多个卷积层与池化层，最终通过检测头输出每个网格的边界框坐标及置信度，同时预测物体的类别。这种方法的优点在于其全局上下文处理能力，能够理解图像中的物体之间的关系
YOLO在南瓜花授粉检测中的优势体现在其实时性和高准确性。由于授粉过程通常需要快速响应，YOLO能够以极高的速度处理图像并同时检测出不同种类的花朵。这种快速检测能力对于农业生产中的授粉管理至关重要。此外，YOLO的全局特征学习能力使其能够在复杂背景中准确识别目标，增强了对不同花朵类别（如芽雌花、盛开的雌花和雄花）之间的理解，提升了检测准确率。
结合CNN和YOLO的优势，可以构建一个改进的CNN-YOLO模型。在这一模型中，首先利用CNN对输入的南瓜花图像进行深度特征提取，以捕捉花朵的细节特征。提取到的特征随后被输入到YOLO检测头中，实现快速的花朵检测与分类。通过这种结合，模型不仅能够对不同类型的南瓜花进行快速检测，还能提高整体检测精度，减少误检率。改进后的模型通过优化特征提取层与检测头之间的连接，增强对花朵特征的学习能力，同时保持较低的计算延迟，适应授粉检测的实时需求。
3.2模型训练
1. 数据集预处理
在实施YOLO项目之前，首先需要准备和划分数据集。数据集应包含不同类型的南瓜花图像，以确保样本的多样性和代表性。可以通过拍摄或从网络下载获取样本。将数据集随机划分为训练集、验证集和测试集，通常推荐的比例为70%训练、20%验证、10%测试。以下是数据集划分的示例代码：
import os
import random
import shutil
# 定义数据集路径
dataset_path = 'path/to/pumpkin_flower_dataset'
images = os.listdir(dataset_path)
# 随机划分数据集
random.shuffle(images)
train_split = int(len(images) * 0.7)
val_split = int(len(images) * 0.9)
train_images = images[:train_split]
val_images = images[train_split:val_split]
test_images = images[val_split:]
# 创建新的目录以存放划分后的数据集
os.makedirs('train', exist_ok=True)
os.makedirs('val', exist_ok=True)
os.makedirs('test', exist_ok=True)
for image in train_images:
shutil.copy(os.path.join(dataset_path, image), 'train/')
for image in val_images:
shutil.copy(os.path.join(dataset_path, image), 'val/')
for image in test_images:
shutil.copy(os.path.join(dataset_path, image), 'test/')
数据标注是YOLO项目中的关键环节，准确的标注直接影响模型的训练效果。使用LabelImg等标注工具为每张图像中的花朵进行标注，通常采用矩形框的方式。标注过程的步骤如下：
- 启动LabelImg，选择需要标注的图像文件夹。
- 逐一打开图像，使用矩形工具绘制边界框，围绕不同的花朵进行标注，例如芽雌花、盛开的雌花和雄花。
- 输入花朵的类别名称（如“芽雌花”、“盛开的雌花”、“雄花”等）并保存标注。
- 确保每个花朵均被准确标注，避免遗漏。
labelImg path/to/images/ -o path/to/annotations/ --format=pascalvoc
2. 模型训练
在完成数据准备后，需要配置YOLO模型。首先，准备模型的配置文件（如yolov3.cfg），设置网络参数、学习率和批量大小等。创建数据描述文件（如data.yaml），指定训练和验证数据集路径及类别数。例如，data.yaml文件内容如下：
train: train
val: val
nc: 3 # 目标类别数量（芽雌花、盛开的雌花、雄花）
names: ['芽雌花', '盛开的雌花', '雄花']
模型配置完成后，可以开始训练YOLO模型。使用命令行运行YOLO训练命令，模型将开始处理训练数据。以下是训练的示例命令：
python train.py --img 640 --batch 16 --epochs 50 --data data.yaml --weights yolov3.weights
完成训练后，对模型进行测试和评估是检验其性能的关键步骤。使用测试集中的图像，利用训练好的YOLO模型进行目标检测，生成检测结果并进行可视化。以下是测试和可视化的示例代码：
import cv2
import torch
# 加载训练好的模型
model = torch.hub.load('ultralytics/yolov5', 'custom', path='runs/train/exp/weights/best.pt')
# 进行检测
img = 'test/test_image.jpg'
results = model(img)
# 可视化检测结果
results.show() # 显示结果
results.save('output/') # 保存结果到指定目录
四、总结
通过自制数据集和深度学习算法构建一个高效的南瓜花授粉检测系统。首先，通过精细的图像采集和标注，为模型训练提供丰富的样本支持。结合卷积神经网络和YOLO算法，构建了改进的CNN-YOLO模型，以提升南瓜花授粉检测的准确性和速度。在各个阶段的实施中，通过合理的数据预处理和模型评估，验证了所构建模型的有效性，为南瓜花授粉检测提供了可靠的技术保障。
